Описание

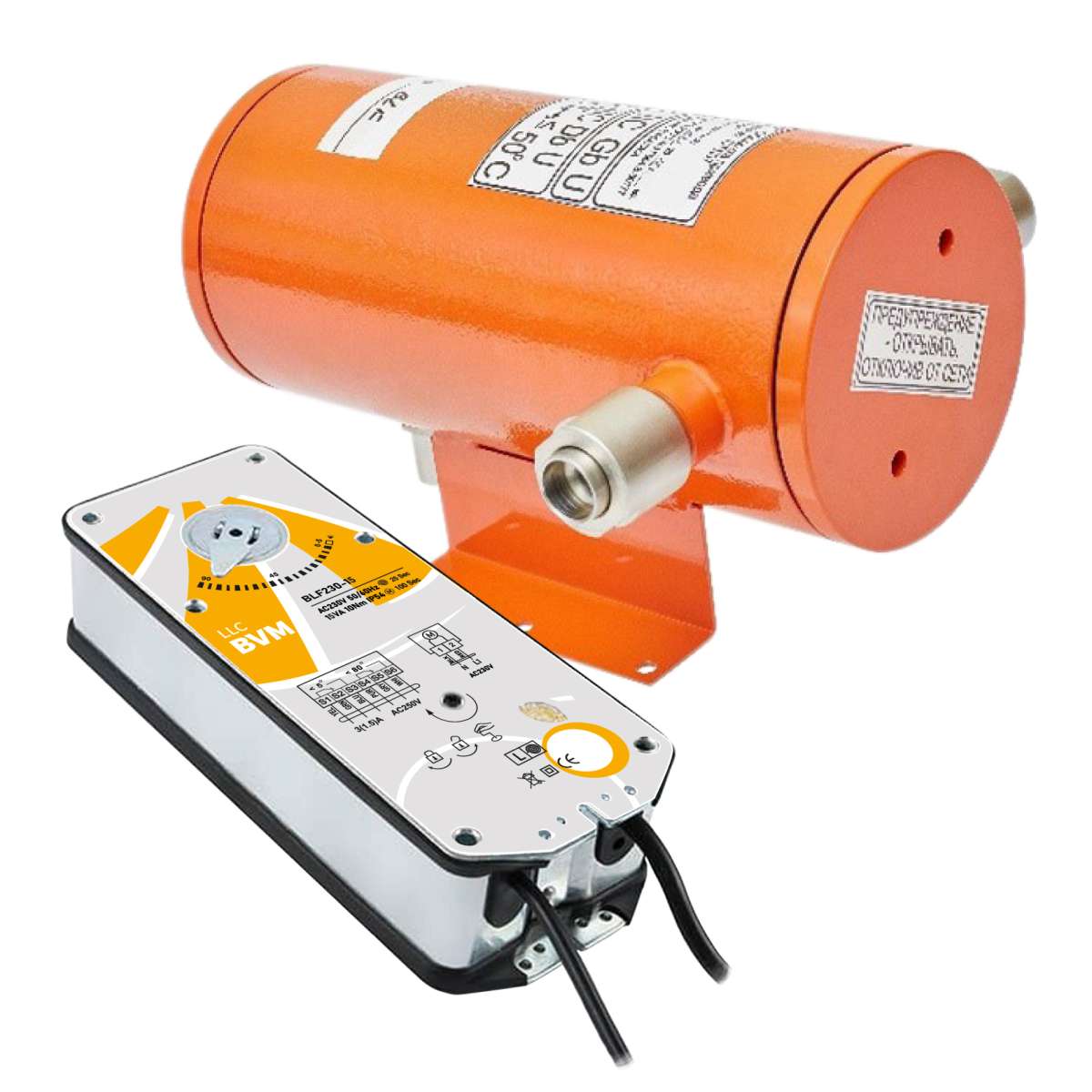

ЭЛЕКТРОПРИВОД BLF230-15 ВО ВЗРЫВОЗАЩИЩЕННОЙ ОБОЛОЧКЕ СТЛ 07
Привод (как электрооборудование в соответствующей оболочке) предназначен для управления противопожарными клапанами, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции, применяемых в местах опасных по взрывоопасным газовым средам подгруппы IIС по ГОСТ Р МЭК 60079-0-2011, зонах класса 1 и 2 по ГОСТ Р МЭК 60079-14-2008 и зонах опасных по воспламенению горючей пыли класса 21 по ГОСТ Р МЭК 60079-10-2-2010.
Оболочка имеет взрывозащищенное исполнение, а также исполнение, защищенное от воспламенения горючей пыли.
В состав электропривода в оболочке входят:
оболочка с установочными лапами;
два взрывозащищенных кабельных ввода;
валик проходной взрывозащищенный;
клеммная колодка;
крышка клеммного отсека;
крышка для монтажа привода;
электропривод;
кронштейн;
два винта для крепления привода на заслонку;
ручка взвода привода.
Материал оболочки – сталь 10 ГОСТ 1050-74.
Характеристики
| Производитель |
BVM |
| Тип |
Взрывозащищённый электропривод |
| Наличие термодатчика |
Нет |
| Тип привода |
Пружинный возврат |
| Крутящий момент |
15 Нм |
| Размер оси заслонки |
Квадратная ось 12 мм |
| Рабочее напряжение |
AC/DC230V |
| Частота |
50…60Гц |
| Потребляемая мощность (вращение/удержание) |
5.0/2.5 Вт |
| Вспомогательный переключатель 230B |
3А, АС 230В |
| Управляющий сигнал |
2-х позиционный |
| Угол поворота |
0°…90° (-5°…95° механический ручной взвод) |
| Время возврата пружины |
<20 сек |
| Время поворота двигателя |
50…70 сек |
| Уровень шума |
макс. 45 дБ |
| Угол срабатывания концевых выключателей |
10°…85° |
| Степень пыле- и влагозащиты |
IP54 |
| Рабочая температура |
-30°…+50°С |
| Температура хранения |
-40°…+70°С |
| Влажность |
5%…95% без конденсата |
| Соединительный кабель |
1 м |
| Гарантийный срок |
5 лет / 60000 циклов |
| Вес |
2 кг |
| Комплектность |
кронштейн и 2 винта для крепления привода на заслонку, ручка взвода привода, паспорт изделия |
