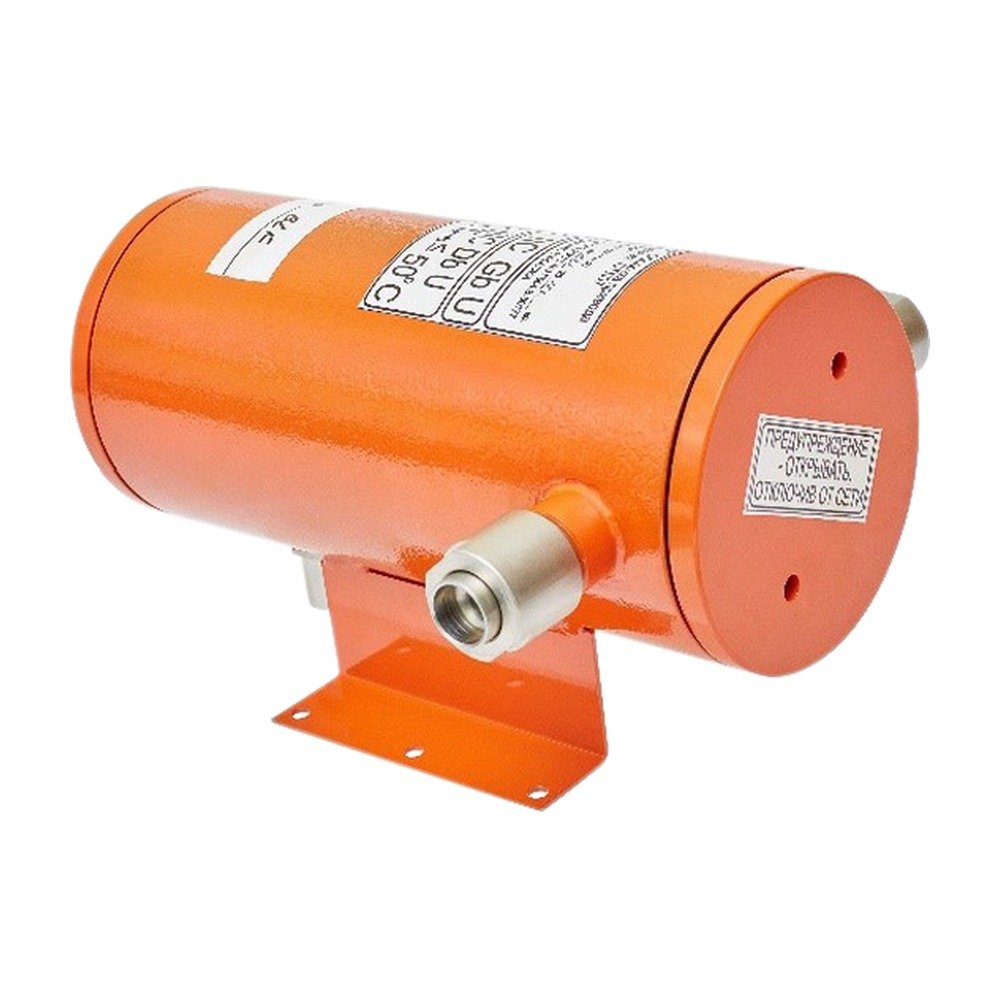

Описание взрывозащищённой оболочки СТЛ 07
К оборудованию, которое используется в помещениях с повышенной концентрацией горючих газов, паров, пыли или других взрывоопасных зонах, предъявляются особые требования, поэтому взрывозащищенная оболочка для электропривода является обязательным условием для установки оборудования на таких участках.
Оболочка защищает привод от воспламенения горючих газов и изготовлена во взрывозащитном исполнении. Изделие выполнено из углеродистой качественной конструкционной стали, отличающейся высокими эксплуатационными характеристиками и хорошими показателями прочности и пластичности.
Оболочка предназначена для комплектации приводов электромеханических, применяемых в местах опасных по взрывоопасным газовым средам подгруппы IIС по ГОСТ Р МЭК 60079-0-2011, зонах класса 1 и 2 по ГОСТ Р МЭК 60079-14-2008 и зонах опасных по воспламенению горючей пыли класса 21 по ГОСТ Р МЭК 60079-10-2-2010.
Взрывозащищенная оболочка имеет отличные показатели пыле- и влагонепроницаемости – даже при попадании под корпус, пыль не оказывает негативного воздействия на функционирование прибора, контакт с его опасными частями невозможен. Также оболочка защищает электропривод от попадания внутрь брызг, направленных под любым углом. Рабочий диапазон температур от -30 до +50.
В состав оболочки входят:
- оболочка с установочными лапами;
- два взрывозащищенных кабельных ввода;
- валик проходной взрывозащищенный;
- клеммная колодка;
- крышка клеммного отсека;
- крышка для монтажа привода;
- Материал оболочки – сталь 10 ГОСТ 1050-74.
Характеристики
| Производитель | AIRS |
| Тип | Взрывозащищённая оболочка |
| Класс защиты | IP65 |
|
Маркировка «взрывонепроницаемая оболочка» |
1Еx d IIС Gb U по ГОСТ Р МЭК 60079-0-2011 |
|
Маркировка «оболочка и ограничение температуры поверхности» |
Ex tb IIIC Db U -30°C ≤Tamb≤ 50°C по ГОСТ Р МЭК 60079-0-2011 |
| Напряжение питания привода в оболочке | не более – 242 В переменного тока с частотой 50/60 Гц и 28,8 В постоянного тока |
| Потребляемая мощность привода в оболочке | не более 8 Вт |
| Устойчивость к климатическим воздействиям | при температуре от -30°С до +50 °С и относительной влажности воздуха до 98% при 25°С |
| Устойчивость к механическим воздействиям | при синусоидальных вибрациях с частотой от 10 до 150 Гц и ускорении до 19,6 м/с2 |
| Масса, кг | не более 8 кг |
