Описание

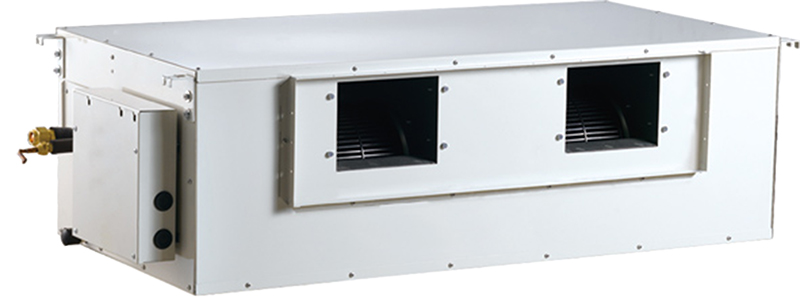

Высоконапорные канальные блокисо 100% притоком свежего воздуха VF1-X
Канальные высоконапорные блоки со 100% притоком свежего воздуха – это внутренние блоки с возможностью беспрерывной обработки воздуха, поступающего с улицы. В блоках применяется более мощный теплообменник в сравнении с обычными кондиционерами, который позволяет более эффективно утилизировать высоко-потенциальное тепло из уличного воздуха в теплое время года. Блоки являются отличной альтернативой использованию классических систем приточной вентиляции воздуха.
Данные блоки являются частью общей мультизональной системы кондиционирования и могут использоваться, как совместно с внутренними блоками, обеспечивающими комплексное кондиционирование, так и отдельно. Наряду с обычными кондиционерами, блоки интегрируются в общую систему управления и могут быть подключены к центральной консоли управления или к системе диспетчеризации более высокого уровня.
Правила применения блоков со 100% притоком свежего воздуха в системах TMV:
1)?В случае подключения блоков VF1-X с производительностью 28,0~56,0 кВт к наружным блокам TMV с номинальной производительностью 22,4~56,0 кВт, не допускается их одновременное применение наряду со стандартными внутренними блоками. Одновременно допускается подключение к данным наружным
блокам 2-х блоков TMV-V140F1/XFN1Y (15,5 кВт).
2)?Производительность внутреннего блока VF1-X (28,0~56,0 кВт) или 2 внутренних блоков TMV-V140F1/ XFN1Y (15,5 кВт) должна находиться в пределах коридора мощности 80%~115% от номинальной производительности наружного блока.
3)?Для компоновки систем в которыхиспользуются, как обычныевнутренние блоки, так и блоки со100% притоком свежего воздуха,необходимо принимать, что
производительность блока / блоковVF1-X не должна превышать 30%от суммарной производительностистандартных внутренних блоков, приэтом совокупная производительностьданных блоков должна находиться вкоридоре 50%~100% от номинальнойпроизводительности наружного,превышение мощности наружногоблока не допускается.
Канальные высоконапорные блоки со 100% притоком свежего воздуха – это внутренние блоки с возможностью беспрерывной обработки воздуха, поступающего с улицы. В блоках применяется более мощный теплообменник в сравнении с обычными кондиционерами, который позволяет более эффективно утилизировать высоко-потенциальное тепло из уличного воздуха в теплое время года. Блоки являются отличной альтернативой использованию классических систем приточной вентиляции воздуха.
Данные блоки являются частью общей мультизональной системы кондиционирования и могут использоваться, как совместно с внутренними блоками, обеспечивающими комплексное кондиционирование, так и отдельно. Наряду с обычными кондиционерами, блоки интегрируются в общую систему управления и могут быть подключены к центральной консоли управления или к системе диспетчеризации более высокого уровня.
Правила применения блоков со 100% притоком свежего воздуха в системах TMV:
1)?В случае подключения блоков VF1-X с производительностью 28,0~56,0 кВт к наружным блокам TMV с номинальной производительностью 22,4~56,0 кВт, не допускается их одновременное применение наряду со стандартными внутренними блоками. Одновременно допускается подключение к данным наружным
блокам 2-х блоков TMV-V140F1/XFN1Y (15,5 кВт).
2)?Производительность внутреннего блока VF1-X (28,0~56,0 кВт) или 2 внутренних блоков TMV-V140F1/ XFN1Y (15,5 кВт) должна находиться в пределах коридора мощности 80%~115% от номинальной производительности наружного блока.
3)?Для компоновки систем в которыхиспользуются, как обычныевнутренние блоки, так и блоки со100% притоком свежего воздуха,необходимо принимать, что
производительность блока / блоковVF1-X не должна превышать 30%от суммарной производительностистандартных внутренних блоков, приэтом совокупная производительностьданных блоков должна находиться вкоридоре 50%~100% от номинальнойпроизводительности наружного,превышение мощности наружногоблока не допускается.
Характеристики
| Холодопроизводительность, кВт | 45,0 |
| Теплопроизводительность, кВт | 28,0 |
| Потребляемая мощность, охлаждение (кВт) | 1,55 |
| Потребляемая мощность, обогрев (кВт) | 1,55 |
| Уровень шума внутреннего блока, дБ(А) | 56 |
| Расход воздуха внутреннего блока, м3/ч | 4000 |
| Трубопроводы хладагента, жидкость / газ | Ф12,7 (1/2) / Ф28,6 (1 1/8) |
| Тип электропитания | 220-240В / 50Гц / 1ф |
| Межблочный кабель | Экранированный 2 х 0,75мм2 |
| Габариты внутреннего блока (Ш х В х Г) | 1700 х 758 х 650 |
| Вес внутреннего блока, кг | 140 |
| Модель внутреннего блока | TMV-V450F1/XFN1Y |
| Рабочий ток (охлаждение), А | 7,4 |
| Рабочий ток (обогрев), А | 7,4 |
| Страна производства | Китай |
| Гарантия, лет | 3 |
| Хладагент | R410A |
