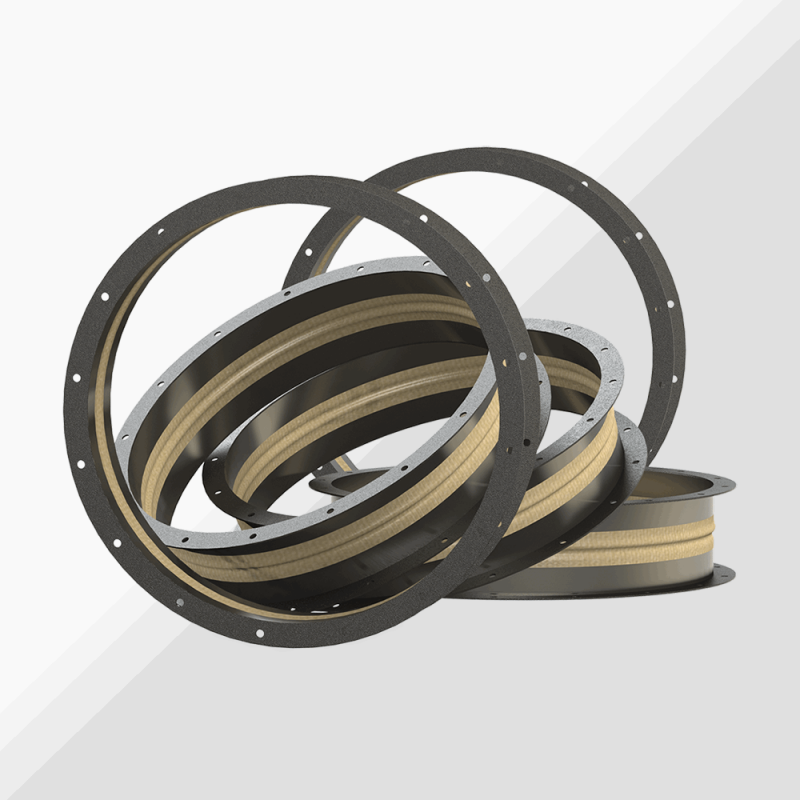

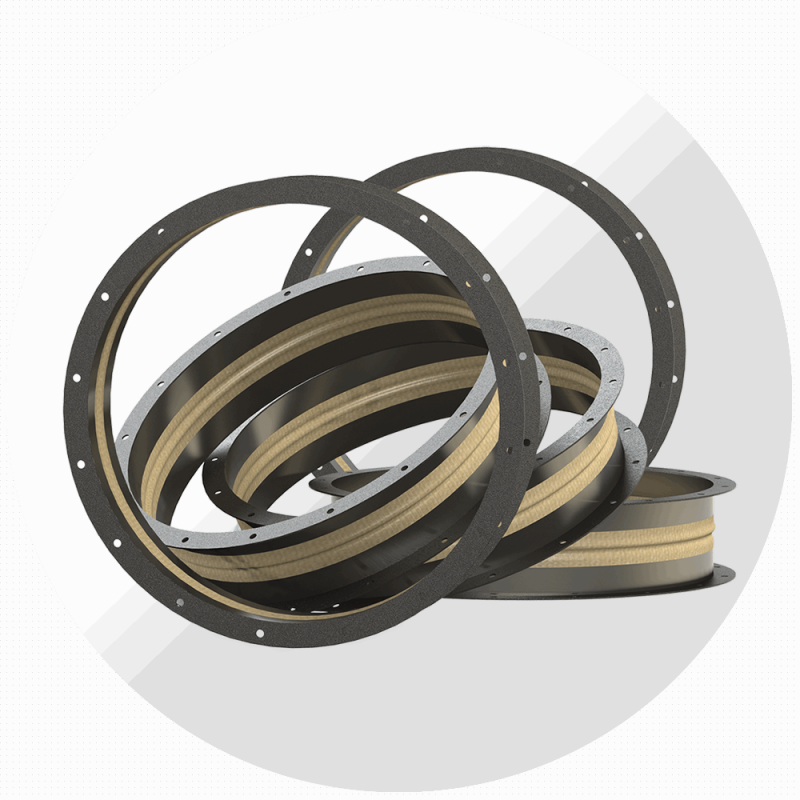

Вставки гибкие ВГ-ВРК
Для снижения уровней вибрации, передаваемой от вентиляторов на основания и присоединенные воздуховоды, применяют различного типа гибкие вставки и виброизоляторы.
Назначение
Вставки гибкие предназначены для соединения вентиляторов общего назначения с воздуховодами или клапанами.
Конструкция
Вставки гибкие вентиляторов ВР-80-70 и ВР-280-46 — могут устанавливаться на стороне всасывания (ВГ-ВР-В) и на стороне нагнетания вентилятора (ВГ-ВР-Н). Вставка состоит из рукава и закрепленных на нем фланцев. На вставках ВГ-ВР-В применяется фланец по типу СТД.201 из полосы. На вставках ВГ-ВР-Н для фланца используется шина специального профиля.
Вставки гибкие вентиляторов ВРК — могут устанавливаться на стороне всасывания и на стороне нагнетания вентилятора (ВГ-ВРК). Вставка состоит из рукава и закрепленных на нем фланцев. На вставках ВГ-ВРК для фланца используется шина специального профиля.
Вставки гибкие вентиляторов ВО —Вставки могут устанавливаться на стороне всасывания и на стороне нагнетания вентилятора (ВГ-ВО). Вставка состоит из рукава и закрепленных на нем фланцев. На вставках ВГ-ВО применяется фланец из полосы.
Материал рукава и фланцев определяется перемещаемой средой. Для каждого исполнения вентилятора предусмотрено соответствующее исполнение вставки.
Условия эксплуатации
Вставки гибкие предназначены для эксплуатации в условиях умеренного (У), тропического (Т) климата 1-й и 2-ой категории размещения по ГОСТ 15150-69.
• температура окружающей среды:
• от -45 до +40°С для умеренного климата,
• от -10 до +45°С для тропического климата
| ВСТАВКИ ГИБКИЕ ВЕНТИЛЯТОРА ВГ-ВРК НА СТОРОНЕ ВСАСЫВАНИЯ | ||||||
|---|---|---|---|---|---|---|
| Обозначение | Размеры, мм | Масса, кг | Габаритные и присоединительные размеры | |||
| a | M | b | d | |||
| ВГ-ВРК-1,6 | 225 | 247 | 20 | 9 | 2,1 |  |
| ВГ-ВРК-1,8 | 250 | 272 | 2,3 | |||
| ВГ-ВРК-2,0 | 280 | 302 | 2,5 | |||
| ВГ-ВРК-2,25 | 315 | 337 | 2,7 | |||
| ВГ-ВРК-2,5 | 355 | 386 | 30 | 13 | 3 | |
| ВГ-ВРК-2,8 | 400 | 431 | 3,5 | |||
| ВГ-ВРК-3,15 | 450 | 481 | 3,8 | |||
| ВГ-ВРК-3,55 | 500 | 531 | 5,5 | |||
| ВГ-ВРК-4,0 | 560 | 591 | 6 | |||
| ВГ-ВРК-4,5 | 630 | 661 | 6,7 | |||
| ВГ-ВРК-5,0 | 710 | 741 | 7,5 | |||
| ВГ-ВРК-5,6 | 800 | 831 | 8 | |||
| ВГ-ВРК-6,3 | 900 | 931 | 8,5 | |||
