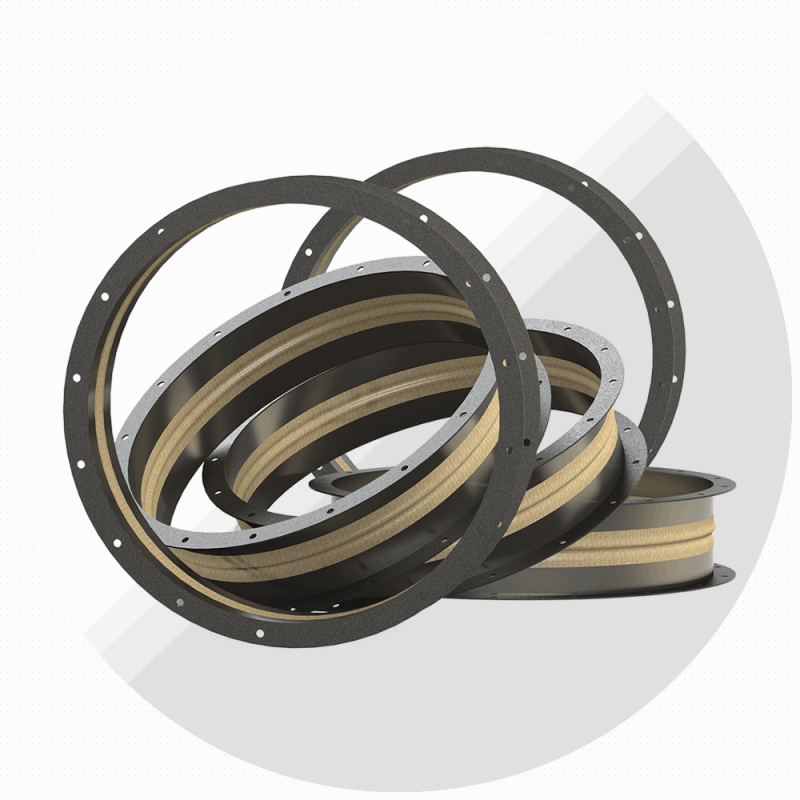

Вставки гибкие ВГ-ВР-В(Н)
Для снижения уровней вибрации, передаваемой от вентиляторов на основания и присоединенные воздуховоды, применяют различного типа гибкие вставки и виброизоляторы.
Назначение
Вставки гибкие предназначены для соединения вентиляторов общего назначения с воздуховодами или клапанами.
Конструкция
Вставки гибкие вентиляторов ВР-80-70 и ВР-280-46 — могут устанавливаться на стороне всасывания (ВГ-ВР-В) и на стороне нагнетания вентилятора (ВГ-ВР-Н). Вставка состоит из рукава и закрепленных на нем фланцев. На вставках ВГ-ВР-В применяется фланец по типу СТД.201 из полосы. На вставках ВГ-ВР-Н для фланца используется шина специального профиля.
Вставки гибкие вентиляторов ВРК — могут устанавливаться на стороне всасывания и на стороне нагнетания вентилятора (ВГ-ВРК). Вставка состоит из рукава и закрепленных на нем фланцев. На вставках ВГ-ВРК для фланца используется шина специального профиля.
Вставки гибкие вентиляторов ВО —Вставки могут устанавливаться на стороне всасывания и на стороне нагнетания вентилятора (ВГ-ВО). Вставка состоит из рукава и закрепленных на нем фланцев. На вставках ВГ-ВО применяется фланец из полосы.
Материал рукава и фланцев определяется перемещаемой средой. Для каждого исполнения вентилятора предусмотрено соответствующее исполнение вставки.
Условия эксплуатации
Вставки гибкие предназначены для эксплуатации в условиях умеренного (У), тропического (Т) климата 1-й и 2-ой категории размещения по ГОСТ 15150-69.
• температура окружающей среды:
• от -45 до +40°С для умеренного климата,
• от -10 до +45°С для тропического климата
| ВСТАВКИ ГИБКИЕ — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| На стороне всасывания вентилятора ВГ-ВР-В | На стороне нагнетания вентилятора ВГ-ВР-Н | |||||||||||||
| Обозначение | Исполнение | Размеры, мм | Масса, кг | Обозначение | Исполнение | Размеры, мм | Масса, кг | |||||||
| D | D1 | d | n | a | M | b | d | |||||||
| ВГ-ВР-В-2,0 | 1 | 200 | 230 | 10 | 6 | 1,5 | ВГ-ВР-Н-2,0 | 1 | 138 | 160 | 20 | 9 | 1,2 | |
| ВГ-ВР-В-2,25 | 225 | 255 | 1,7 | ВГ-ВР-Н-2,25 | 156 | 178 | 1,6 | |||||||
| ВГ-ВР-В-2,5 | 250 | 280 | 1,9 | ВГ-ВР-Н-2,5 | 173 | 195 | 1,8 | |||||||
| ВГ-ВР-В-2,8 | 280 | 310 | 8 | 2,1 | ВГ-ВР-Н-2,8 | 194 | 216 | 1,9 | ||||||
| ВГ-ВР-В-3,15 | 315 | 345 | 2,3 | ВГ-ВР-Н-3,15 | 219 | 241 | 2,1 | |||||||
| ВГ-ВР-В-3,55 | 355 | 385 | 3,9 | ВГ-ВР-Н-3,55 | 247 | 269 | 2,3 | |||||||
| ВГ-ВР-В-4,0 | 400 | 430 | 4,4 | ВГ-ВР-Н-4,0 | 278 | 300 | 2,5 | |||||||
| ВГ-ВР-В-4,5 | 450 | 480 | 10 | 4,9 | ВГ-ВР-Н-4,5 | 313 | 335 | 2,7 | ||||||
| ВГ-ВР-В-5,0 | 500 | 530 | 5,5 | ВГ-ВР-Н-5,0 | 348 | 370 | 2,9 | |||||||
| ВГ-ВР-В-5,6 | 560 | 590 | 6,2 | ВГ-ВР-Н-5,6 | 390 | 412 | 3,3 | |||||||
| ВГ-ВР-В-6,3 | 630 | 660 | 7 | ВГ-ВР-Н-6,3 | 439 | 461 | 3,6 | |||||||
| ВГ-ВР-В-7,1 | 2 | 710 | 740 | 12 | 12 | 8 | ВГ-ВР-Н-7,1 | 2 | 496 | 533 | 30 | 13 | 5,5 | |
| ВГ-ВР-В-8,0 | 800 | 830 | 9 | ВГ-ВР-Н-8,0 | 558 | 595 | 6 | |||||||
| ВГ-ВР-В-9,0 | 900 | 940 | 16 | 13 | ВГ-ВР-Н-9,0 | 628 | 665 | 6,7 | ||||||
| ВГ-ВР-В-10,0 | 1000 | 1040 | 14 | ВГ-ВР-Н-10,0 | 698 | 735 | 7,3 | |||||||
| ВГ-ВР-В-11,2 | 1120 | 1165 | 18 | 18 | ВГ-ВР-Н-11,2 | 782 | 819 | 8 | ||||||
| ВГ-ВР-В-12,5 | 1250 | 1295 | 20 | ВГ-ВР-Н-12,5 | 873 | 910 | 9 | |||||||
| ВГ-ВР-В-14,0 | 1400 | 1448 | 22 | 25 | ВГ-ВР-Н-14,0 | 978 | 1015 | 11 | ||||||
 |
 |
|||||||||||||
