Вставки гибкие ВГ-ВО
Для снижения уровней вибрации, передаваемой от вентиляторов на основания и присоединенные воздуховоды, применяют различного типа гибкие вставки и виброизоляторы.
Назначение
Вставки гибкие предназначены для соединения вентиляторов общего назначения с воздуховодами или клапанами.
Конструкция

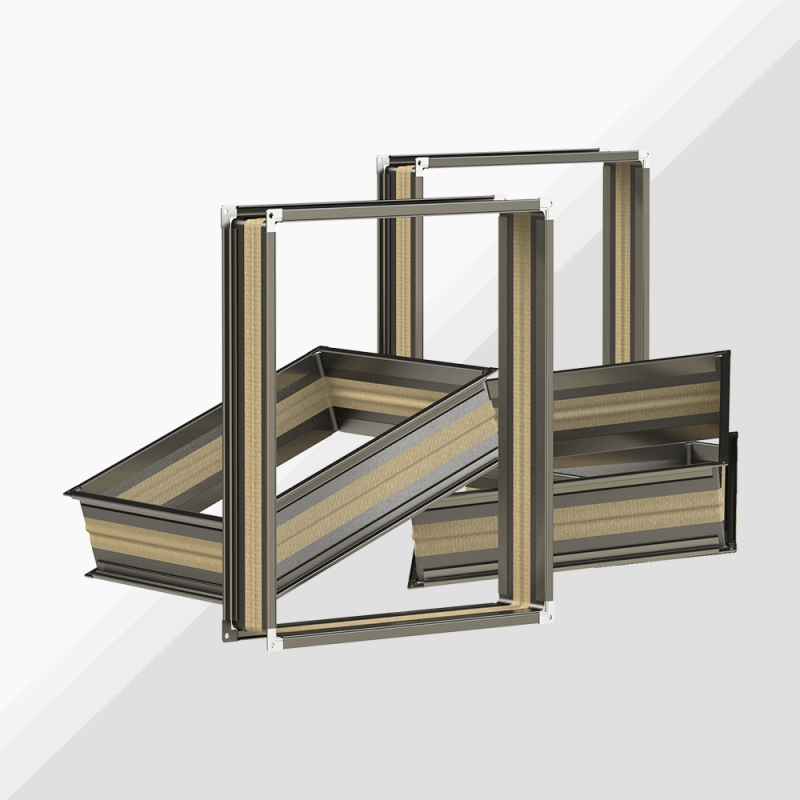

Вставки гибкие вентиляторов ВР-80-70 и ВР-280-46 — могут устанавливаться на стороне всасывания (ВГ-ВР-В) и на стороне нагнетания вентилятора (ВГ-ВР-Н). Вставка состоит из рукава и закрепленных на нем фланцев. На вставках ВГ-ВР-В применяется фланец по типу СТД.201 из полосы. На вставках ВГ-ВР-Н для фланца используется шина специального профиля.
Вставки гибкие вентиляторов ВРК — могут устанавливаться на стороне всасывания и на стороне нагнетания вентилятора (ВГ-ВРК). Вставка состоит из рукава и закрепленных на нем фланцев. На вставках ВГ-ВРК для фланца используется шина специального профиля.

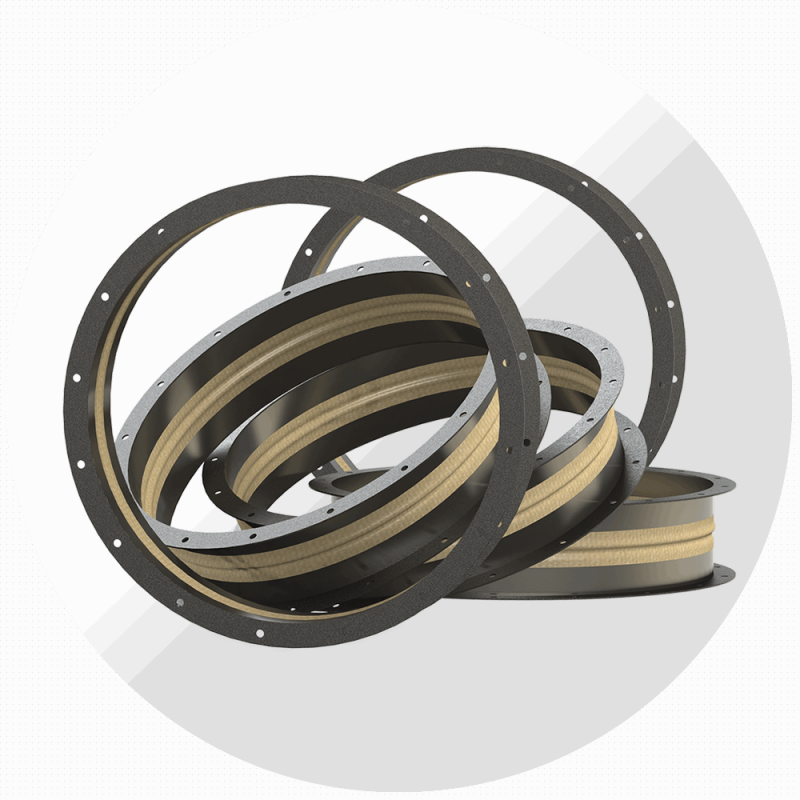

Вставки гибкие вентиляторов ВО —Вставки могут устанавливаться на стороне всасывания и на стороне нагнетания вентилятора (ВГ-ВО). Вставка состоит из рукава и закрепленных на нем фланцев. На вставках ВГ-ВО применяется фланец из полосы.
Материал рукава и фланцев определяется перемещаемой средой. Для каждого исполнения вентилятора предусмотрено соответствующее исполнение вставки.
Условия эксплуатации
Вставки гибкие предназначены для эксплуатации в условиях умеренного (У), тропического (Т) климата 1-й и 2-ой категории размещения по ГОСТ 15150-69.
• температура окружающей среды:
• от -45 до +40°С для умеренного климата,
• от -10 до +45°С для тропического климата
| ВСТАВКИ ГИБКИЕ — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | ||||||
|---|---|---|---|---|---|---|
| Обозначение | Исполнение | Размеры, мм | Масса, кг |
|||
| D | D1 | d | n | |||
| ВГ-ВО-3,15 | 1 | 315 | 360 | 10 | 8 | 2,3 |
| ВГ-ВО-3,55 | 355 | 400 | 3,9 | |||
| ВГ-ВО-4,0 | 400 | 440 | 4,4 | |||
| ВГ-ВО-4,5 | 450 | 490 | 4,9 | |||
| ВГ-ВО-5,0 | 500 | 540 | 12 | 16 | 5,5 | |
| ВГ-ВО-5,6 | 560 | 600 | 6,2 | |||
| ВГ-ВО-6,3 | 630 | 670 | 7 | |||
| ВГ-ВО-7,1 | 2 | 710 | 760 | 8 | ||
| ВГ-ВО-8,0 | 800 | 850 | 9 | |||
| ВГ-ВО-9,0 | 900 | 950 | 13 | |||
| ВГ-ВО-10,0 | 1000 | 1050 | 14 | |||
| ВГ-ВО-11,2 | 1120 | 1180 | 18 | |||
| ВГ-ВО-12,5 | 1250 | 1310 | 20 | |||
| ВГ-ВО-14,0 | 1400 | 1460 | 25 | |||
| ВГ-ВО-16,0 | 1600 | 1660 | 32 | |||
 |
||||||
