Описание Воздуховод TEX PU 900

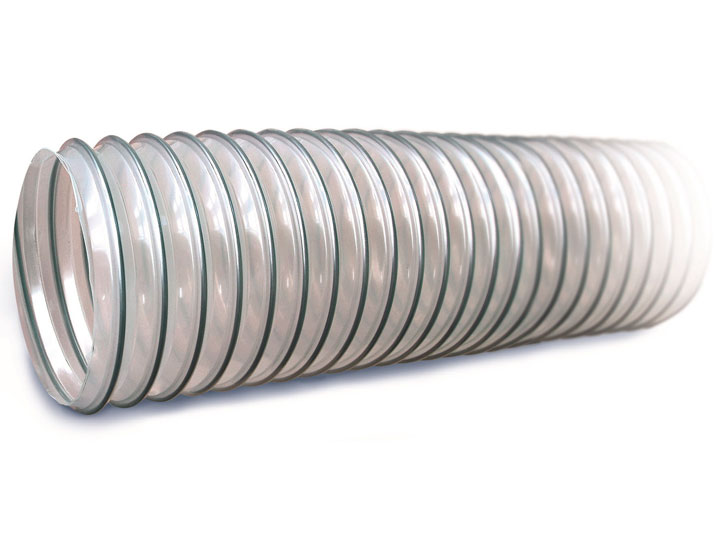

Воздуховод из полиуретана TEX PU 900 с высокой абразивостойкостью. Гибкий и эластичный. Позволяет отвести статическое электричество при заземлении стальной спирали.
Область применения
Транспортировка абразивных веществ (пыль, порошок, волокна, стружка, опилки); газообразных сред (масляные испарения, сварочный дым). Срок службы в 4-5 раз больше, чем у воздуховодов из ПВХ.
Особенности
Морозостойкость, высокая абразивостойкость, отличная гибкость, устойчивость к атмосферным воздействиям, устойчивость к ультрафиолету и озону, пожаробезопасность.
Материал – Полиуретан
Конструкция
Стенка из термопластичного прозрачного полиуретана толщиной 0,7 мм.
Каркас из оцинкованной высокоуглеродистой стальной проволоки. Внешняя поверхность воздуховода ребристая, внутренняя – волнистая. По требованию возможно изготовление воздуховода с очень небольшой волнистостью внутренней поверхности.
Температурный режим
От – 40°С до + 90°С, кратковременно (до 30 мин.) + 125°С.
цвет – Прозрачный (код цвета Cl)
Стандартная длина рукава: 10 м, минимальная длина 6,0 м.
Возможно изготовление нестандартных диаметров и длин.
Технические характеристики
| Диаметр внутренний (мм) | Максимальное избыточное давление (бар) | Максимальное пониженное давление (бар) | Стандартная длина (м) | Максимальная длина (м) |
|---|---|---|---|---|
| 51 | 1.135 | 0.345 | 10 | 15 |
| 60 | 0.950 | 0.270 | 10 | 15 |
| 70 | 0.815 | 0.200 | 10 | 15 |
| 75 | 0.760 | 0.185 | 10 | 15 |
| 76 | 0.760 | 0.183 | 10 | 15 |
| 80 | 0.715 | 0.165 | 10 | 15 |
| 90 | 0.635 | 0.145 | 10 | 15 |
| 100 | 0.575 | 0.115 | 10 | 15 |
| 102 | 0.560 | 0.115 | 10 | 15 |
| 110 | 0.520 | 0.105 | 10 | 10 |
| 120 | 0.475 | 0.095 | 10 | 10 |
| 125 | 0.460 | 0.080 | 10 | 10 |
| 127 | 0.450 | 0.080 | 10 | 10 |
| 130 | 0.440 | 0.080 | 10 | 10 |
| 140 | 0.410 | 0.080 | 10 | 10 |
| 150 | 0.380 | 0.075 | 10 | 10 |
| 152 | 0.375 | 0.075 | 10 | 10 |
| 160 | 0.355 | 0.065 | 10 | 10 |
| 175 | 0.325 | 0.050 | 10 | 10 |
| 180 | 0.320 | 0.050 | 10 | 10 |
| 203 | 0.280 | 0.050 | 10 | 10 |
| 228 | 0.252 | 0.035 | 10 | 10 |
| 254 | 0.225 | 0.020 | 10 | 10 |
| 280 | 0.205 | 0.020 | 10 | 10 |
| 300 | 0.190 | 0.020 | 10 | 10 |
| 305 | 0.188 | 0.018 | 10 | 10 |
| 315 | 0.180 | 0.015 | 10 | 10 |
| 356 | 0.165 | 0.010 | 10 | 10 |
| 406 | 0.145 | 0.010 | 6 | 6 |
| 450 | 0.130 | 0.010 | 6 | 6 |
| 455 | 0.128 | 0.010 | 6 | 6 |
| 500 | 0.115 | 0.010 | 6 | 6 |
| 506 | 0.112 | 0.010 | 6 | 6 |
| 560 | 0.075 | 0.005 | 6 | 6 |
| 600 | 0.070 | 0.005 | 6 | 6 |
| 630 | 0.065 | 0.005 | 6 | 6 |
| 700 | 0.065 | 0.005 | 6 | 6 |
