Описание

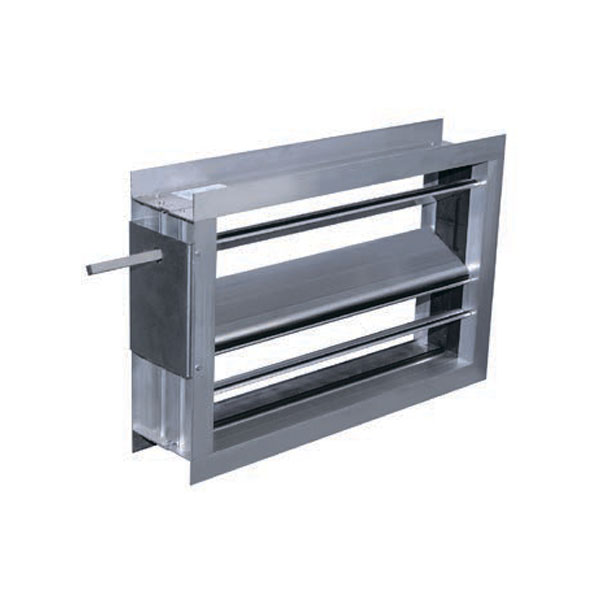

Воздушные алюминиевые клапаны ВК, ВКм и воздушные алюминиевые клапаны с подогревом ВКп предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования, а также для герметизации внутреннего объёма вентиляционных сетей, рабочее давление которых не превышает 1000 Па.
Температура перемещаемой среды: от – 30 °С до + 45 °С. Климатические условия и категория размещения клапанов по ГОСТ 15150 – У3.
Основные элементы клапанов выполнены из алюминиевого профиля, что значительно снижает массу изделия при достаточно больших рабочих сечениях клапана. Профильные резиновые уплотнители, закрепляемые в местах сопряжения ламелей, существенно повышают коэффициент герметичности в данном узле. Высокая вариативность в выборе исполнительных механизмов клапана даёт возможность широкого выбора в плавности и точности регулирования расхода воздуха.
Воздушные клапаны ВК/ВКп состоят из корпуса, поворотных ламелей, профильных резиновых морозоустойчивых уплотнителей (закрепляемых в местах соприкосновения ламелей), опорных пластин, шестерен, привода и нагревательных элементов (для клапанов ВКп).
В пазах профиля ВК/ВКп размещаются пластмассовые втулки, выполняющие роль подшипников и опор для шестерен и осей ламелей. К втулкам крепятся пластмассовые шестерни, осуществляющие кинематическую связь между ламелями.
Приводная ось клапанов ВК/Кп имеет квадратное сечение □12мм.
Воздушные клапаны ВКм состоят из:
– корпуса, изготовленного из усиленного алюминиевого профиля, увеличивающего жесткость конструкции;
– поворотных ламелей, изготовленных из усиленного профиля;
– трех видов профильных резиновых морозоустойчивых уплотнений (закрепляемых в местах соприкосновения ламелей),что обеспечивает повышенную герметичность клапана в закрытом состоянии;
– опорных пластин;
– шестерен, размещаемых во внутренней полости профиля, что повышает герметичность конструкции;
– привода.
Приводная ось клапана ВКм представляет собой стальной профиль квадратного сечения.
