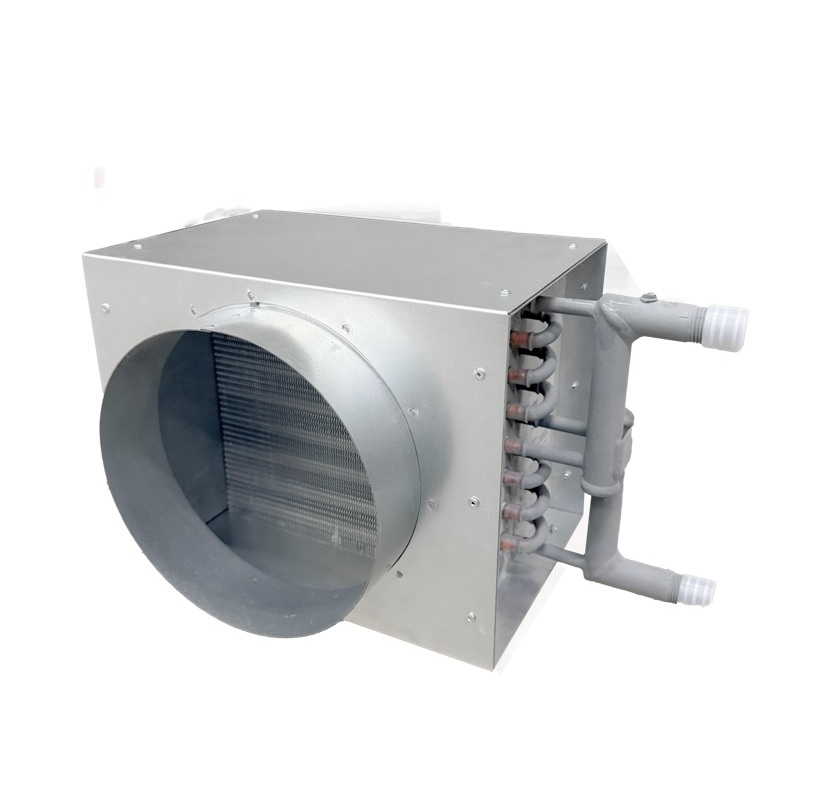

Воздухонагреватель AVH 315 для круглых каналов предназначен для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования. Конструкция состоит из теплообменника и корпуса.
Описание
Корпус: Оцинкованная сталь марки 08ПС. Теплообменная поверхность: Алюминиевые пластины + медные трубки
Монтаж
- Может устанавливаться в любом положении, но вентили для отвода воздуха должны быть в верхней точке.
- Допускается монтаж в разрыв воздуховода без отдельного подвеса, но без нагрузки от веса воздуховодов и трубопроводов.
- Рекомендуется использовать разъёмные соединения с запорной арматурой для удобства обслуживания.
- Располагать воздухонагреватели следует так, чтобы можно было обеспечить отвод воздуха из него
Технические характеристики AVH 315
- Температура воздуха на выходе: 18 °C
- Сопротивление по воздуху: 66 Па
- Расход теплоносителя (max): 1,22 м³/час
- Гидравлическое сопротивление: 24,7 кПа
- Расход воздуха: 1000 м³/ч
- Расход воды: 0,56 м³/ч
- Теплопроизводительность: 15,6 кВт
- Площадь поверхности теплообмена: 4,8 м²
- Заправочный объём: 0,95 л
- Размер А: 420 мм
- Размер С: 350 мм
- Размер К: 313 мм
- Диаметр: 315 мм
- Транспортировочная масса: 5 кг
- Температура наружного воздуха (расчётная): -28 °C
- Температурный перепад воды: 95/70 °C
- Рабочая температура воды в сети: до 170 °C
- Максимальное давление воды: 1,5 МПа
- Теплоноситель: вода или незамерзающие смеси
- Материал корпуса: оцинкованная сталь 08ПС
- Материал теплообменника: алюминиевые пластины + медные трубки
- Присоединение теплоносителя: резьба G1/2″ (ДУ15)
- Пробки для слива/воздуха: резьбовые конические М8х1 по DIN 906
- Количество рядов теплообмена: 2
- Толщина алюминиевых пластин: 0,13 мм
- Диаметр медных трубок: 9,52 мм (3/8″)
Назначение конструкции
Конструкция состоит из теплообменника и корпуса.
Далее о теплообменнике. Теплообменники предназначены для нагрева путем энергообмена входящего воздуха и других невзрывоопасных газовых смесей, агрессивность которых /по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3.
Теплообменники предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150.
Конструктивно теплообменники являются 2-х рядными медно-алюминиевыми пластинчатыми теплообменными агрегатами. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,13мм и проходящих через них медных трубок (диаметр 3/8/9.52мм). Расположение трубок шахматное.
Неразборный корпус изготавливается из оцинкованного листа марки 08ПС. Для спуска воздуха и слива энергоносителя из контура теплообменника в обоих коллекторах предусмотрены резьбовые конические пробки М8х1 по DIN 906. Присоединение трубопроводов теплоносителя – резьбовое. (G1/2; ДУ15).
Примечание: Изготовитель может вносить в конструкцию изделий изменения, не ухудшающие их потребительских качеств и не учтенных в настоящем паспорте.
Корпус воздухонагревателя изготовлен из оцинкованного стального листа.
Схема подключения
При подключении трубопроводов энергоносителя возможно использование двух схем
Противоточное подключение – обеспечивает максимальную мощность, но менее морозоустойчиво.
Прямоточное подключение – обеспечивает большую морозоустойчивость, но дает несколько пониженную мощность.
ВНИМАНИЕ! Для использования теплообменника в качестве охладителя рекомендуется противоточная схема его подключения.
Эксплуатация
Воздухонагреватели позволяют использовать в качестве теплоносителя не только воду, но и незамерзающие смеси. Для случая, когда теплоносителем является вода, воздухонагреватели предназначены только для внутреннего использования в помещениях, где температура не опускается ниже температуры замерзания воды. При использовании незамерзающих смесей возможно наружное применение теплообменников.
Примечание: Используемый теплоноситель не должен содержать твердых примесей и агрессивных веществ, вызывающих коррозию, химическое разложение меди и стали.
Заполнение воздухонагревателя водой (энергоносителем) производится при частично открытом вентиле подачи с одновременным открытием выхода для удаления воздуха; для спуска воздуха и слива энергоносителя из контура воздухонагревателя в обоих коллекторах предусмотрены резьбовые конические пробки М8х1 по DIN 906. Опорожнение воздухонагревателя производится при закрытии крана подачи и медленном открытии сливного крана до падения давления, затем открыть выход для выпуска воздуха и до конца открыть сливной вентиль;
Примечание: Для гарантированного полного слива теплоносителя из контура воздухонагревателя рекомендуется производить окончательную их продувку сжатым воздухом (давление 0,2 – 0,3МПа) через патрубки спуска воздуха или слива воды при полностью открытой на слив гидросистеме и закрытой подаче на входе. Во избежание снижения эффективности работы воздухонагревателя необходимо регулярно (в среднем через 500 часов работы) осматривать и прочищать блок ламелей теплообменника от пыли и грязи. Очистка производится струей воздуха или воды под давлением от 0,1 до 0,2МПа в перпендикулярном направлении против хода воздуха (необходимо осторожно обращаться с блоком ламелей).
Рабочие параметры
Установку датчиков контроля температуры энергоносителя допускается производить на места штатных пробок G 1/2″ в торцах коллекторов.
Рабочая температура воды в сети: 170°C Максимально допустимое давление воды в сети: 1,5 МПа
Теплоноситель: вода или незамерзающие смеси
Рекомендуемые параметры магистральной воды (энергоноситель)
- Водородный показатель (pH): 6,5…9,0
- Щелочность: 60…300 мг/л
- Жёсткость [Ca²⁺, Mg²⁺] / [HCO₃⁻]: от 0,5
- Хлориды: до 350 мг/л
- Сульфаты: до 300 мг/л
- Нитраты: 6,5…9,0 мг/л
- Удельная электропроводимость: до 45 мкСм/см
- Свободные углекислоты: до 50 мг/л
- Нашатыри (аммиак и соли аммония): до 2 мг/л
- Железо в растворе: до 0,3 мг/л
- Марганец в растворе: до 0,1 мг/л
- Сульфиды: не желательны
- Хлор свободный: до 0,15 мг/л
- Содержание растворенного кислорода: до 0,1 мг/л
