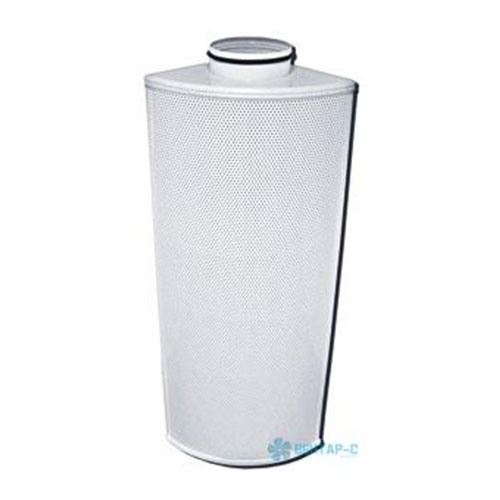

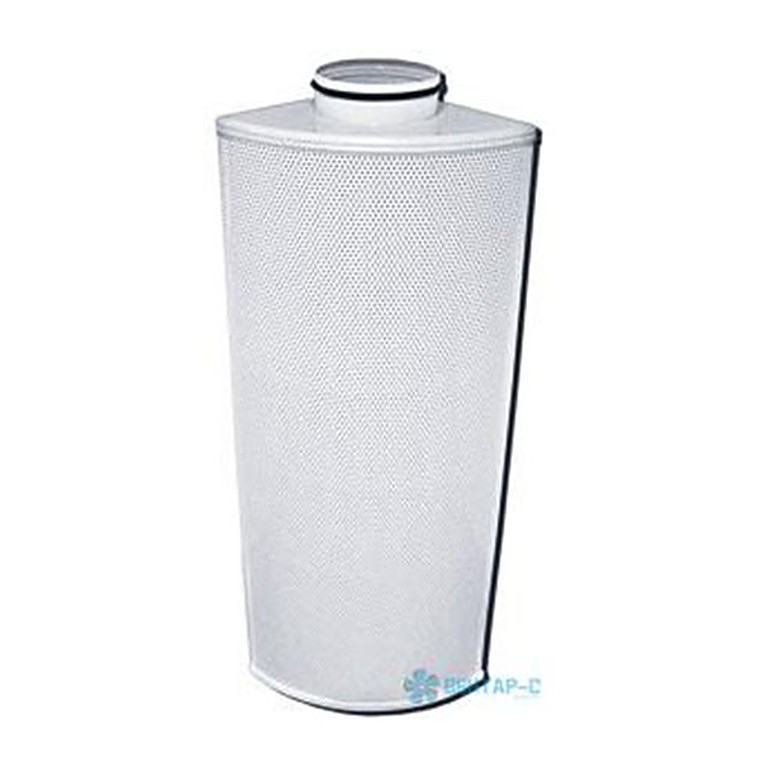

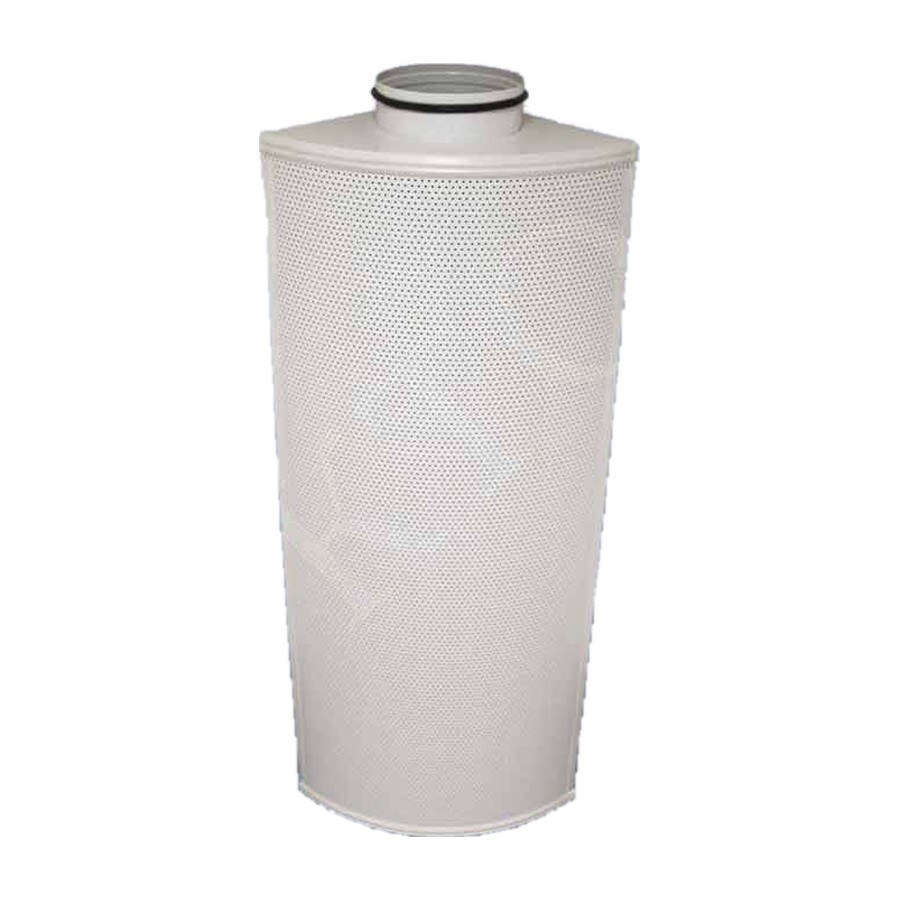

Воздухораспределители низкоскоростные 1ВНУ
⚙️ Подбор и заказ
Описание
Воздухораспределители низкоскоростные 1ВНУ предназначены для применения в системах вентиляции и кондиционирования помещений различного назначения (офисы, рестораны, конференц-залы, магазины, музеи, спортивные сооружения и т.п.), организованных по принципу вытесняющей вентиляции. При вытесняющей вентиляции охлажденный воздух подается в нижнюю зону помещения, вблизи пола. Соприкасаясь с теплыми поверхностями, расположенными в рабочей зоне (технологическое оборудование, компьютеры, лампы, люди и проч.), воздух стремится вверх в естественных конвективных потоках над нагретыми поверхностями, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения.
Конструкция и работа
Панель раздаёт воздух через перфорацию или ряд сопел на большой площади: скорость на выходе низкая, а объём подаётся значительный. Так удаётся вентилировать помещения с высокими требованиями к чистоте и комфорту без ощутимых потоков в рабочей зоне.
- Аксессуары. Подставка, декоративный кожух, кронштейны.
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Модель | F0 | ØdП, | ØA, | b, | c, | h, | Вес, |
|---|---|---|---|---|---|---|---|
| м2 | мм | мм | мм | мм | мм | кг | |
| 1ВНУ 200 | 0,64 | 199 | 502 | 65 | 358 | 1200 | 16,7 |
| 1ВНУ 250 | 0,75 | 249 | 590 | 65 | 420 | 1200 | 20,0 |
| 1ВНУ 315 | 1,13 | 314 | 707 | 65 | 503 | 1500 | 29,6 |
| 1ВНУ 400 | 1,69 | 399 | 873 | 65 | 620 | 1800 | 44,1 |
| 1ВНУ 500 | 2,08 | 499 | 1075 | 65 | 763 | 1800 | 56,0 |
| 1ВНУ 630 | 2,53 | 629 | 1308 | 65 | 928 | 1800 | 70,7 |
Данные для подбора
| LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дально- | |||||||
| Модель | м, при | м, при | бойность, м | бойность, м | ||||||||||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | |||||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | |||||||||
| 1ВНУ 200 | 380 | 9 | 1,3 | 0,5 | 550 | 20 | 1,9 | 0,8 | 750 | 37 | 2,6 | 1,0 | 0,7 | 1390 | 127 | 4,8 | 1,9 | 1,3 |
| 1ВНУ 250 | 470 | 6 | 1,5 | 0,6 | 680 | 12 | 2,2 | 0,9 | 1000 | 27 | 3,2 | 1,3 | 0,9 | 1700 | 78 | 5,5 | 2,2 | 1,5 |
| 1ВНУ 315 | 790 | 7 | 2,1 | 0,8 | 1160 | 14 | 3,0 | 1,2 | 1690 | 31 | 4,4 | 1,8 | 1,2 | 2900 | 90 | 7,6 | 3,0 | 2,0 |
| 1ВНУ 400 | 1070 | 5 | 2,3 | 0,9 | 1570 | 11 | 3,4 | 1,3 | 2300 | 23 | 4,9 | 2,0 | 1,3 | 4000 | 70 | 8,5 | 3,4 | 2,3 |
| 1ВНУ 500 | 1700 | 5 | 3,3 | 1,3 | 2600 | 12 | 5,0 | 2,0 | 3800 | 26 | 7,3 | 2,9 | 2,0 | 6300 | 72 | 12,1 | 4,9 | 3,2 |
| 1ВНУ 630 | 2600 | 5 | 4,5 | 1,8 | 3700 | 10 | 6,5 | 2,6 | 5400 | 22 | 9,4 | 3,8 | 2,5 | 9800 | 73 | 17,1 | 6,8 | 4,6 |

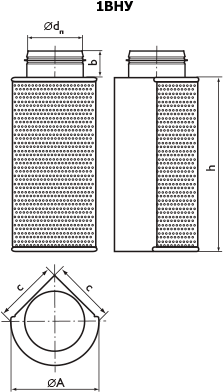

Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
