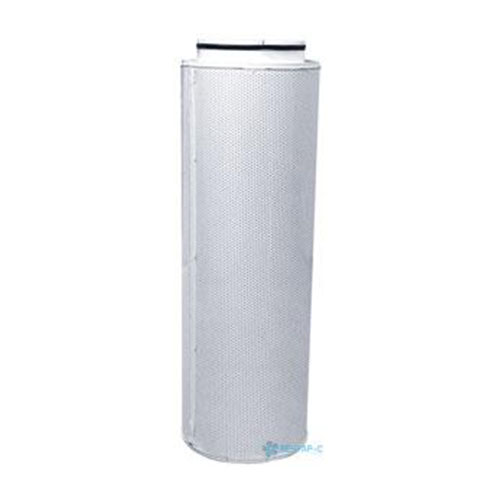

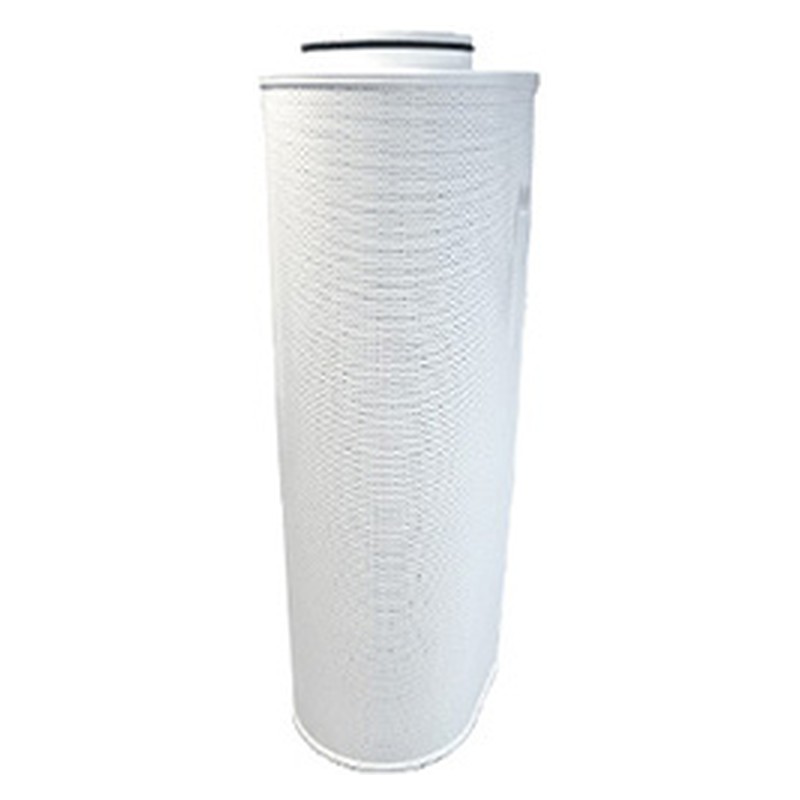

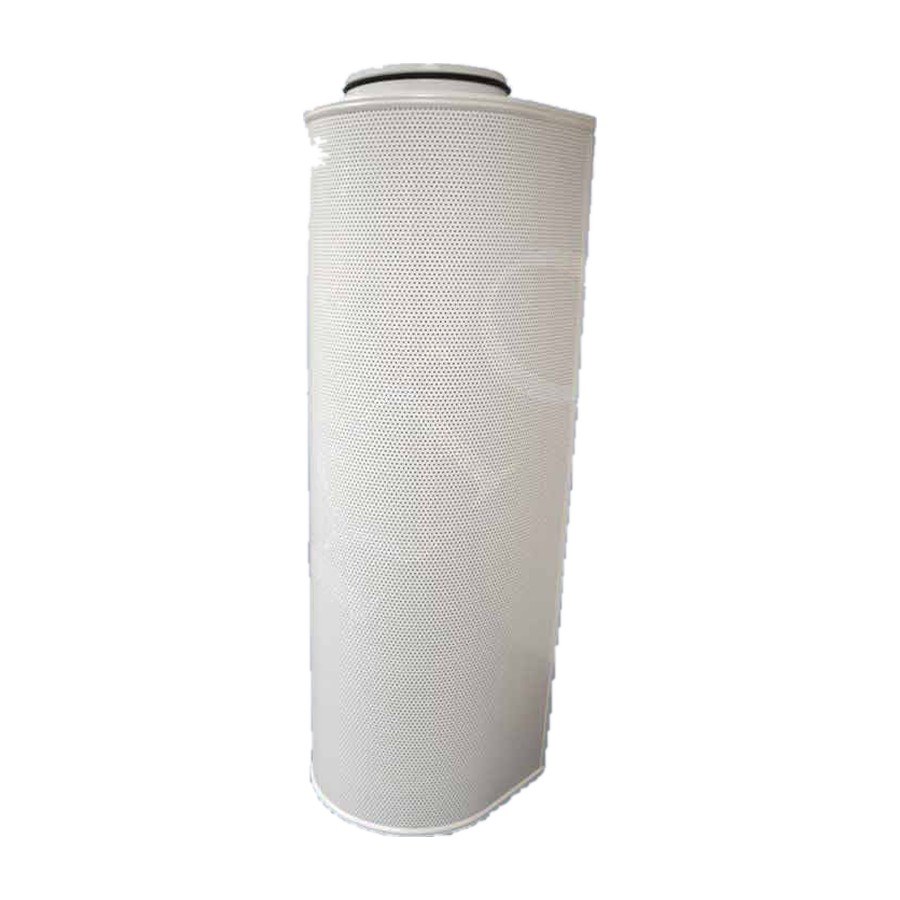

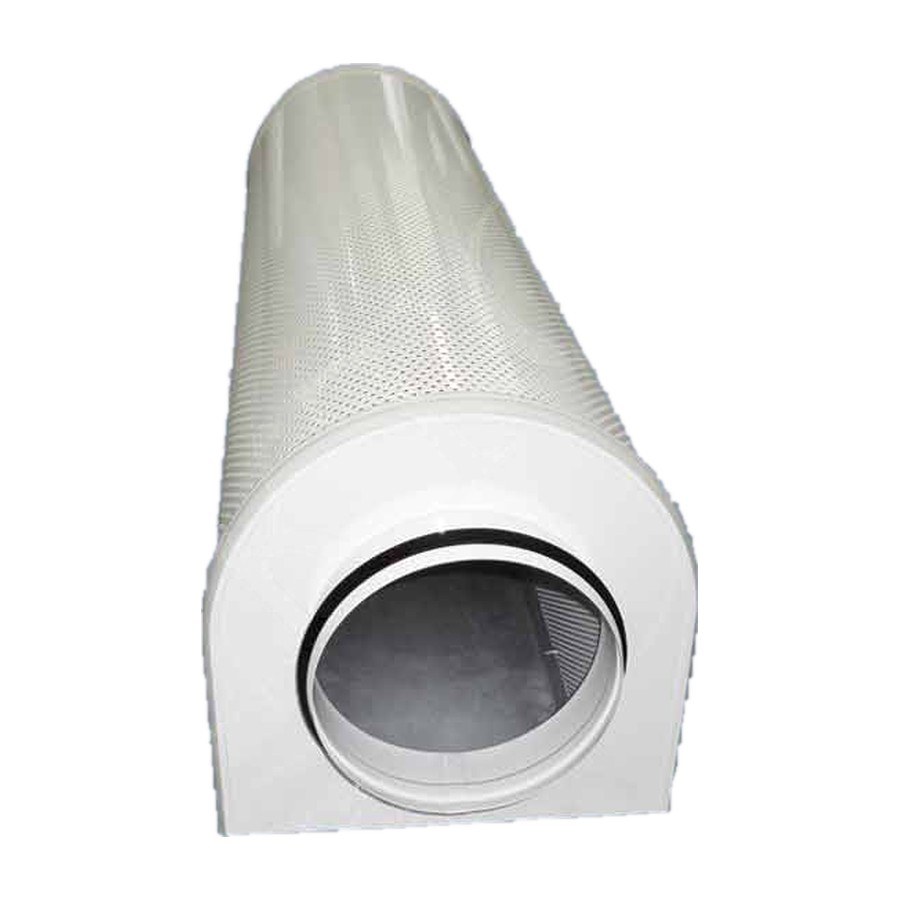

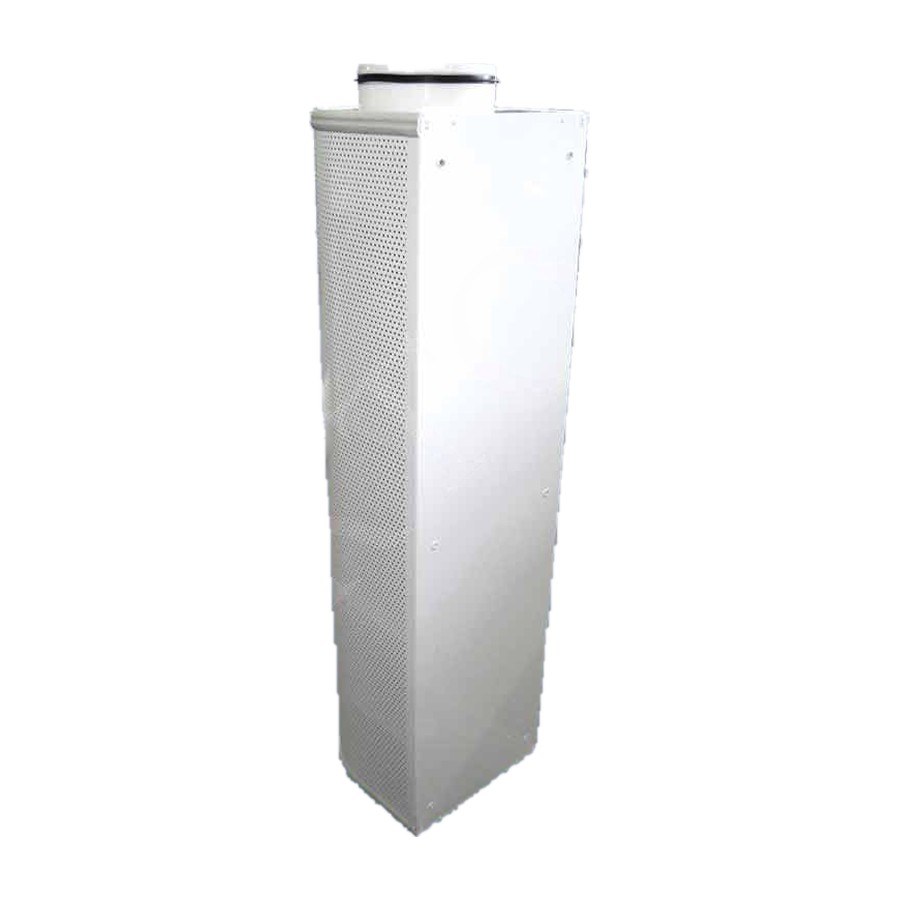

Воздухораспределители низкоскоростные 1ВНП
⚙️ Подбор и заказ
Описание
Воздухораспределители низкоскоростные 1ВНП предназначены для применения в системах вентиляции и кондиционирования помещений различного назначения (офисы, рестораны, конференц-залы, магазины, музеи, спортивные сооружения и т.п.), организованных по принципу вытесняющей вентиляции. При вытесняющей вентиляции охлажденный воздух подается в нижнюю зону помещения, вблизи пола. Соприкасаясь с теплыми поверхностями, расположенными в рабочей зоне (технологическое оборудование, компьютеры, лампы, люди и проч.), воздух стремится вверх в естественных конвективных потоках над нагретыми поверхностями, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения.
Конструкция и работа
Панель раздаёт воздух через перфорацию или ряд сопел на большой площади: скорость на выходе низкая, а объём подаётся значительный. Так удаётся вентилировать помещения с высокими требованиями к чистоте и комфорту без ощутимых потоков в рабочей зоне.
- Аксессуары. Подставка, декоративный кожух, кронштейны.
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Модель | F0 | ØdП, | ØA, | a, | b, | h, | Вес, |
|---|---|---|---|---|---|---|---|
| м2 | мм | мм | мм | мм | мм | кг | |
| 1ВНП 200 | 0,97 | 199 | 335 | 335 | 65 | 1200 | 17,0 |
| 1ВНП 250 | 1,14 | 249 | 395 | 395 | 65 | 1200 | 20,7 |
| 1ВНП 315 | 1,76 | 314 | 480 | 480 | 65 | 1500 | 30,5 |
| 1ВНП 400 | 2,62 | 399 | 590 | 590 | 65 | 1800 | 45,2 |
| 1ВНП 500 | 3,24 | 499 | 730 | 730 | 65 | 1800 | 59,0 |
| 1ВНП 630 | 3,98 | 629 | 895 | 895 | 65 | 1800 | 75,8 |
Данные для подбора
| LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дально- | |||||||
| Модель | м, при | м, при | бойность, м | бойность, м | ||||||||||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | |||||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | |||||||||
| 1ВНП 200 | 440 | 11 | 0,9 | 0,4 | 600 | 20 | 1,3 | 0,5 | 750 | 32 | 1,6 | 0,6 | 0,4 | 1300 | 95 | 2,7 | 1,1 | 0,7 |
| 1ВНП 250 | 630 | 9 | 1,2 | 0,5 | 850 | 17 | 1,7 | 0,7 | 1150 | 31 | 2,2 | 0,9 | 0,6 | 1900 | 84 | 3,7 | 1,5 | 1,0 |
| 1ВНП 315 | 840 | 6 | 1,3 | 0,5 | 1250 | 14 | 2,0 | 0,8 | 1800 | 30 | 2,8 | 1,1 | 0,8 | 3300 | 100 | 5,2 | 2,1 | 1,4 |
| 1ВНП 400 | 1400 | 7 | 1,8 | 0,7 | 2010 | 14 | 2,6 | 1,0 | 2900 | 30 | 3,7 | 1,5 | 1,0 | 4980 | 87 | 6,4 | 2,6 | 1,7 |
| 1ВНП 500 | 2200 | 7 | 2,5 | 1,0 | 3100 | 14 | 3,6 | 1,4 | 4600 | 31 | 5,3 | 2,1 | 1,4 | 8100 | 95 | 9,4 | 3,8 | 2,5 |
| 1ВНП 630 | 3300 | 7 | 3,4 | 1,4 | 5000 | 15 | 5,2 | 2,1 | 7100 | 31 | 7,4 | 3,0 | 2,0 | 12000 | 89 | 12,5 | 5,0 | 3,3 |

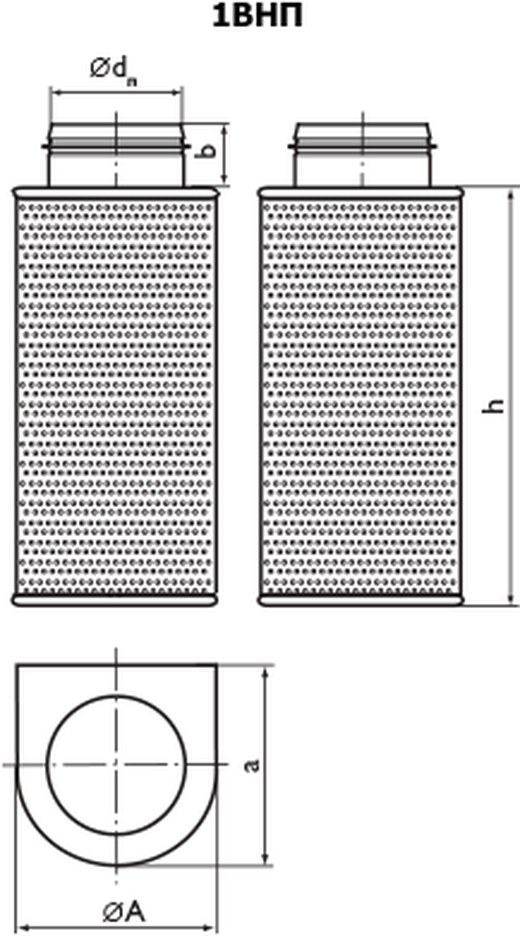

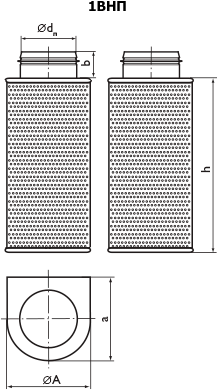

Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
