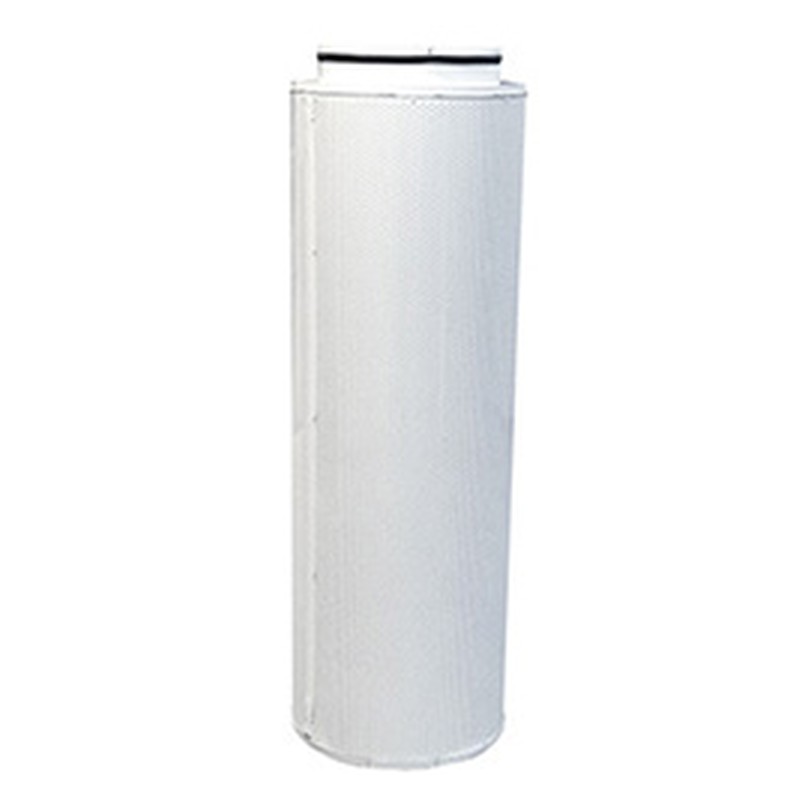

Воздухораспределители низкоскоростные 1ВНК
⚙️ Подбор и заказ
Описание
Воздухораспределители низкоскоростные 1ВНК предназначены для применения в системах вентиляции и кондиционирования помещений различного назначения (офисы, рестораны, конференц-залы, магазины, музеи, спортивные сооружения и т.п.), организованных по принципу вытесняющей вентиляции. При вытесняющей вентиляции охлажденный воздух подается в нижнюю зону помещения, вблизи пола. Соприкасаясь с теплыми поверхностями, расположенными в рабочей зоне (технологическое оборудование, компьютеры, лампы, люди и проч.), воздух стремится вверх в естественных конвективных потоках над нагретыми поверхностями, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения.
Конструкция и работа
Панель раздаёт воздух через перфорацию или ряд сопел на большой площади: скорость на выходе низкая, а объём подаётся значительный. Так удаётся вентилировать помещения с высокими требованиями к чистоте и комфорту без ощутимых потоков в рабочей зоне.
- Аксессуары. Подставка, декоративный кожух, кронштейны.
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Модель | F0 | ØdП, | ØA, | b, | h, | Вес, |
|---|---|---|---|---|---|---|
| м2 | мм | мм | мм | мм | кг | |
| 1ВНК 200 | 0,85 | 199 | 290 | 65 | 1000 | 11,8 |
| 1ВНК 250 | 1,20 | 249 | 340 | 65 | 1200 | 16,3 |
| 1ВНК 315 | 1,45 | 314 | 410 | 65 | 1200 | 19,7 |
| 1ВНК 400 | 2,77 | 399 | 510 | 65 | 1800 | 33,9 |
| 1ВНК 500 | 3,48 | 499 | 640 | 65 | 1800 | 47,6 |
| 1ВНК 630 | 4,40 | 629 | 810 | 65 | 1800 | 56,7 |
Данные для подбора
| LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дально- | |||||||
| Модель | м, при | м, при | бойность, м | бойность, м | ||||||||||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | |||||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | |||||||||
| 1ВНК 200 | 400 | 8 | 0,3 | 0,1 | 550 | 16 | 0,4 | 0,2 | 700 | 25 | 0,5 | 0,2 | 0,1 | 1200 | 74 | 0,9 | 0,4 | 0,2 |
| 1ВНК 250 | 700 | 11 | 0,4 | 0,2 | 900 | 19 | 0,6 | 0,2 | 1250 | 36 | 0,8 | 0,3 | 0,2 | 1920 | 85 | 1,2 | 0,5 | 0,3 |
| 1ВНК 315 | 1050 | 10 | 0,6 | 0,2 | 1400 | 18 | 0,8 | 0,3 | 1800 | 30 | 1,0 | 0,4 | 0,3 | 3050 | 85 | 1,8 | 0,7 | 0,5 |
| 1ВНК 400 | 1750 | 11 | 0,7 | 0,3 | 2350 | 19 | 1,0 | 0,4 | 3150 | 35 | 1,3 | 0,5 | 0,4 | 4900 | 85 | 2,0 | 0,8 | 0,5 |
| 1ВНК 500 | 2700 | 11 | 1,0 | 0,4 | 3800 | 23 | 1,4 | 0,6 | 4700 | 35 | 1,7 | 0,7 | 0,5 | 7350 | 85 | 2,7 | 1,1 | 0,7 |
| 1ВНК 630 | 4000 | 10 | 1,3 | 0,5 | 5900 | 22 | 2,0 | 0,8 | 7600 | 36 | 2,5 | 1,0 | 0,7 | 11700 | 85 | 3,9 | 1,5 | 1,0 |

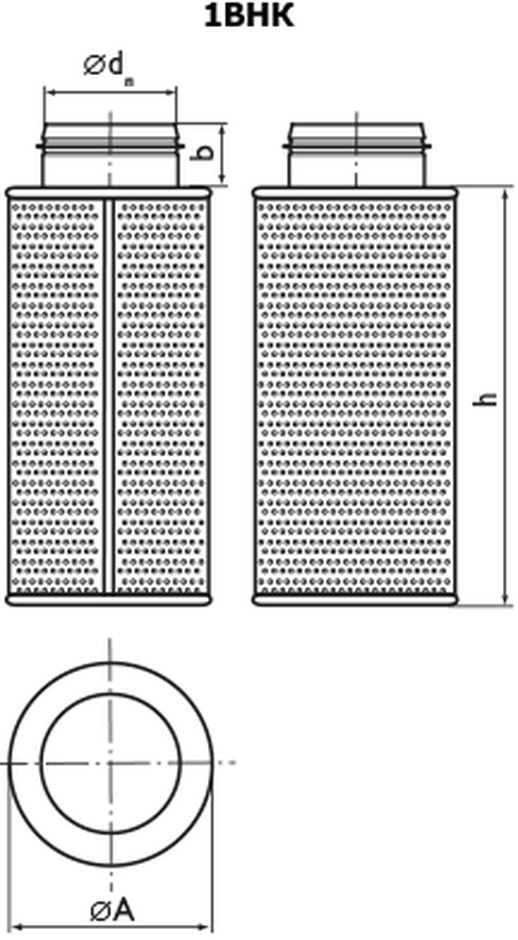

Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
