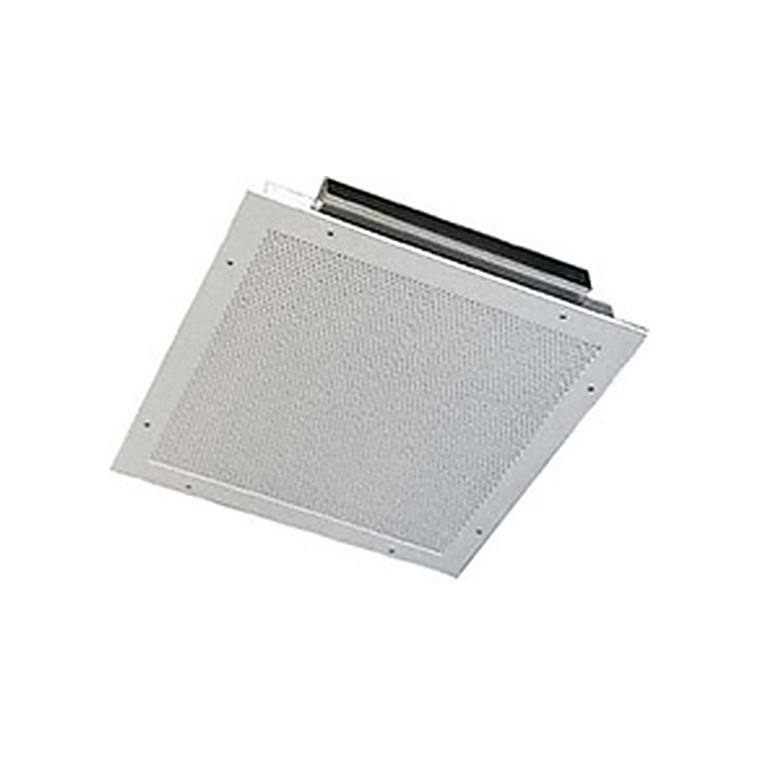

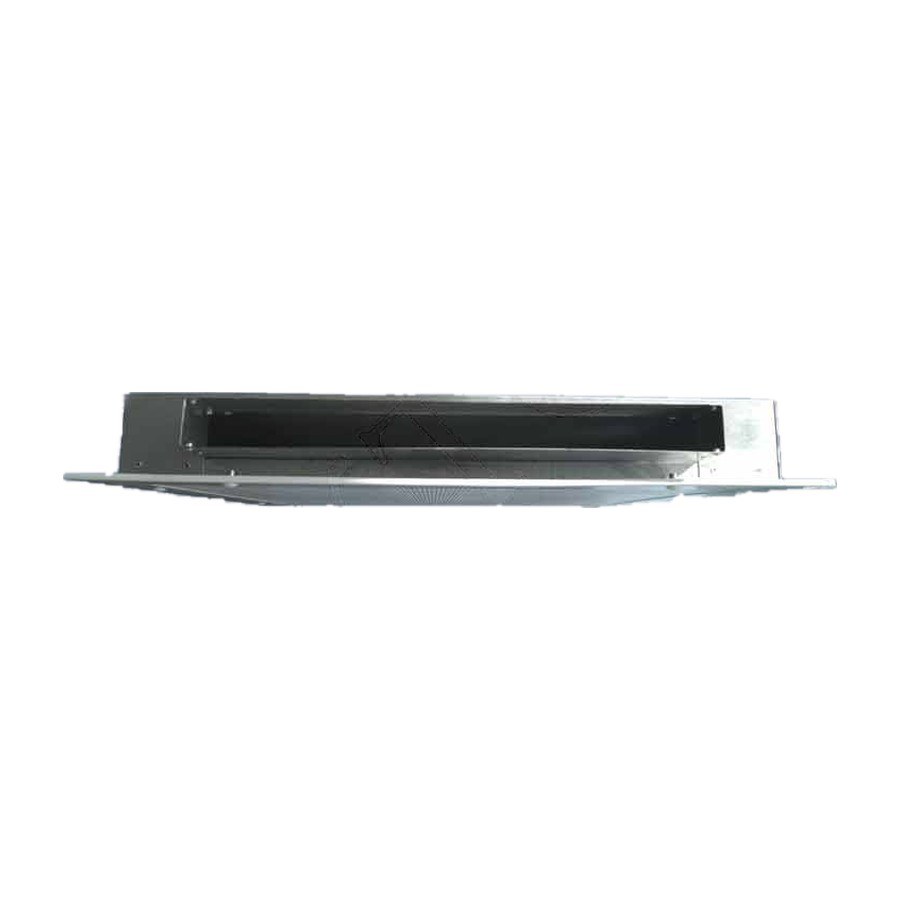

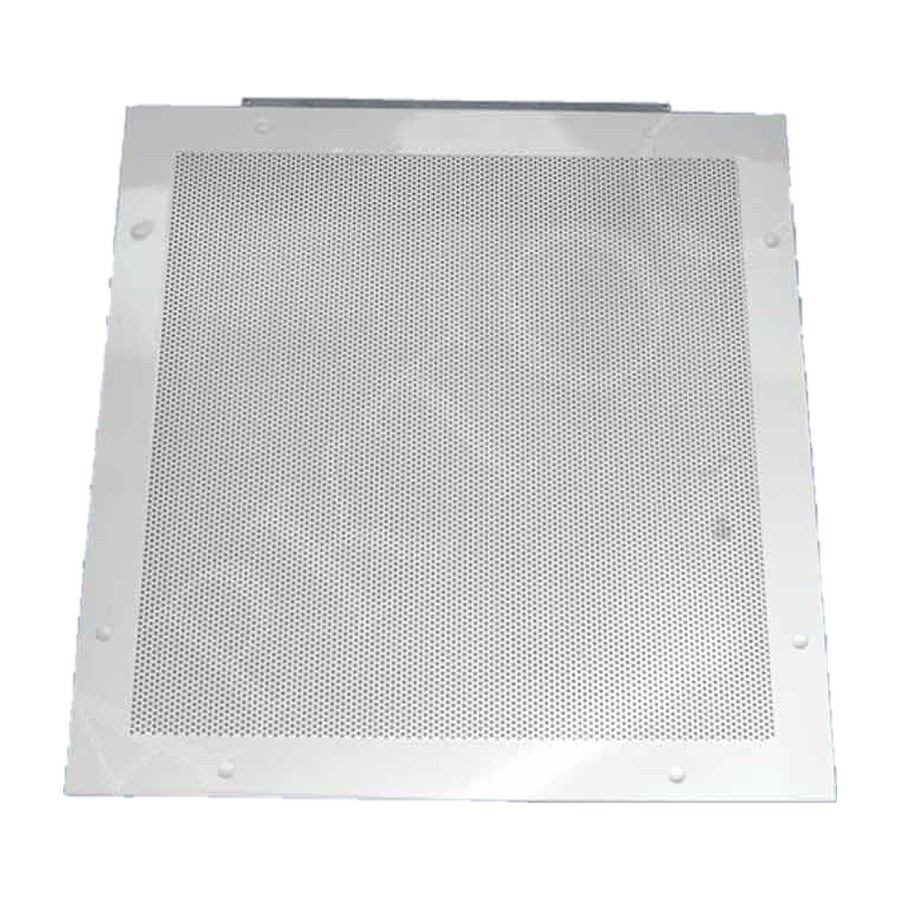

Воздухораспределители низкоскоростные встраиваемые 2ВНВ
⚙️ Подбор и заказ
Описание
Воздухораспределители низкоскоростные встраиваемые 2ВНВ предназначены для применения в системах вентиляции и кондиционирования помещений различного назначения (офисы, рестораны, конференц-залы, магазины, музеи, спортивные сооружения и т.п.), организованных по принципу вытесняющей вентиляции. При вытесняющей вентиляции охлажденный воздух подается в нижнюю зону помещения, вблизи пола. Соприкасаясь с теплыми поверхностями, расположенными в рабочей зоне (технологическое оборудование, компьютеры, лампы, люди и проч.), воздух стремится вверх в естественных конвективных потоках над нагретыми поверхностями, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения.
Конструкция и работа
Панель раздаёт воздух через перфорацию или ряд сопел на большой площади: скорость на выходе низкая, а объём подаётся значительный. Так удаётся вентилировать помещения с высокими требованиями к чистоте и комфорту без ощутимых потоков в рабочей зоне.
- Аксессуары. Соединительный воздуховод.
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Модель | F0 | А, | В, | С, | H, | Вес, |
|---|---|---|---|---|---|---|
| м2 | мм | мм | мм | мм | кг | |
| 2ВНВ 600 | 0,26 | 398 | 38 | 75 | 600 | 6,1 |
| 2ВНВ 800 | 0,36 | 398 | 38 | 75 | 800 | 7,9 |
| 2ВНВ 1000 | 0,46 | 398 | 58 | 100 | 1000 | 10,3 |
| 2ВНВ 1200 | 0,56 | 398 | 58 | 100 | 1200 | 13,3 |
Данные для подбора
| LwA=25 дБ(А) | LwA=25 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дально- | |||||||
| Модель | м, при | м, при | бойность, м | бойность, м | ||||||||||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | |||||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | |||||||||
| 2ВНВ 600 | 100 | 5 | 0,9 | 0,4 | 170 | 15 | 1,5 | 0,6 | 290 | 45 | 2,6 | 1,0 | 0,7 | 560 | 167 | 4,9 | 2,0 | 1,3 |
| 2ВНВ 800 | 100 | 5 | 0,7 | 0,3 | 170 | 15 | 1,3 | 0,5 | 290 | 45 | 2,2 | 0,9 | 0,6 | 560 | 167 | 4,2 | 1,7 | 1,1 |
| 2ВНВ 1000 | 230 | 10 | 1,5 | 0,6 | 340 | 22 | 2,2 | 0,9 | 500 | 47 | 3,3 | 1,3 | 0,9 | 830 | 129 | 5,5 | 2,2 | 1,5 |
| 2ВНВ 1200 | 230 | 10 | 1,4 | 0,5 | 340 | 22 | 2,0 | 0,8 | 500 | 47 | 3,0 | 1,2 | 0,8 | 830 | 129 | 4,9 | 2,0 | 1,3 |
Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
