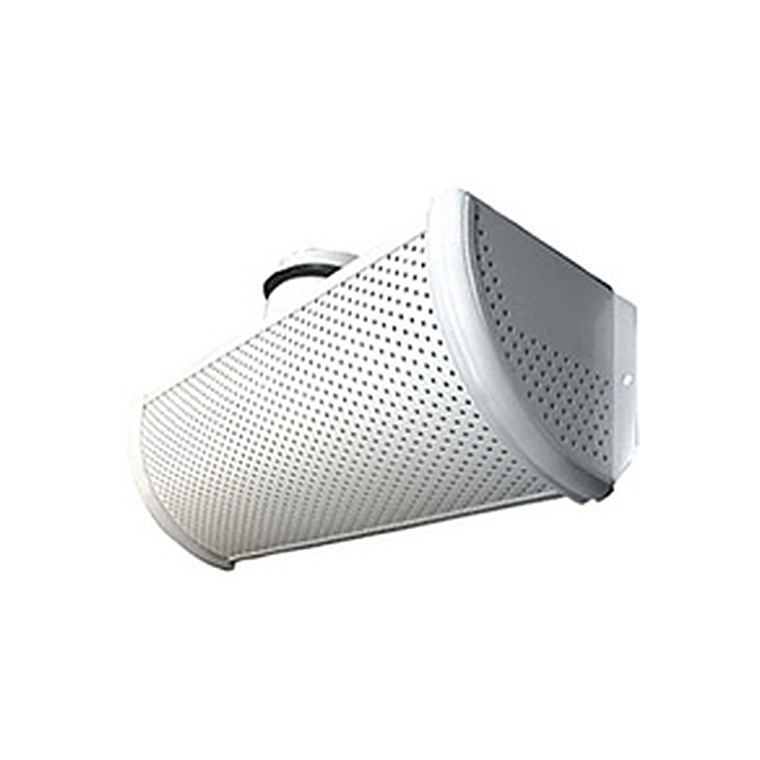

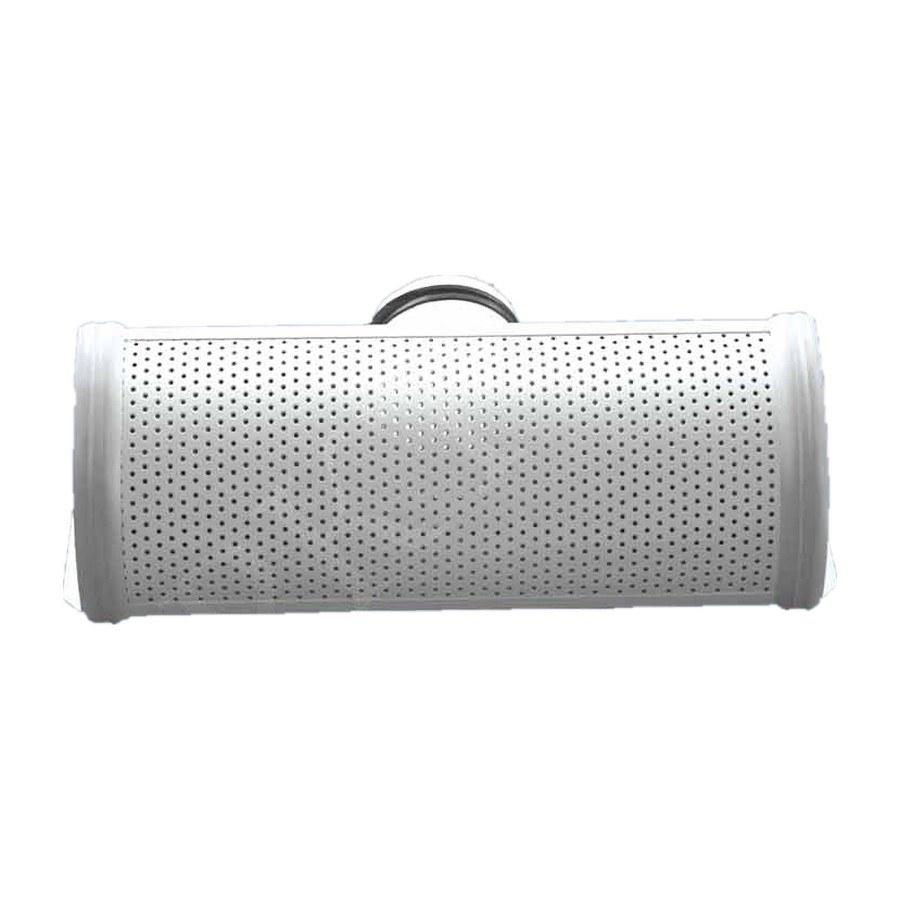

Воздухораспределители низкоскоростные 3ВНУ
⚙️ Подбор и заказ
Описание
Воздухораспределители низкоскоростные 3ВНУ предназначены для подачи воздуха системами вентиляции и кондиционирования в зону пребывания людей с малой скоростью, обеспечивая комфортные условия поступления чистого воздуха, без эффекта дутья. Воздухораспределители 3ВНУ позволяют подавать воздух двумя способами: — подача изотермического (Δt = 0°С) или слабонеизотермического (охлаждённым Δt = 3°С) воздуха сверху вниз с уровня потолка помещений небольшой высоты (офисы, кассы, вестибюли, комнаты для игр, гардеробные, салоны различного назначения и т.д.). В этом случае изделие монтируется на стене, примыкая к потолку. Возможно два варианта подвода воздуха — сбоку и сверху;
Конструкция и работа
Панель раздаёт воздух через перфорацию или ряд сопел на большой площади: скорость на выходе низкая, а объём подаётся значительный. Так удаётся вентилировать помещения с высокими требованиями к чистоте и комфорту без ощутимых потоков в рабочей зоне.
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Модель | F0 | ØDп, | Кол-во | A, | B, | b, | Вес, |
|---|---|---|---|---|---|---|---|
| м2 | мм | патрубков, шт | мм | мм | мм | кг | |
| 3ВНУ 100 (-С) | 0,016 | 100 | 1 | 450 | 132 | 50 | 2,1 |
| 3ВНУ 125 (-С) | 0,021 | 125 | 1 | 450 | 157 | 72 | 2,5 |
| 3ВНУ 100Д (-С) | 0,031 | 100 | 2 | 900 | 132 | 50 | 4,0 |
| 3ВНУ 125Д (-С) | 0,038 | 125 | 2 | 900 | 157 | 72 | 4,8 |
Данные для подбора
| LwA=20 дБ(А) | LwA=25 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | |||||
| Модель | м, при | м, при | м, при | м, при | ||||||||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | |||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | |||||||||
| 3ВНУ 100 (-С) | 60 | 3 | 0,7 | 0,3 | 70 | 5 | 0,8 | 0,3 | 90 | 8 | 1,0 | 0,4 | 140 | 18 | 1,5 | 0,6 |
| 3ВНУ 125 (-С) | 60 | 2 | 0,6 | 0,2 | 80 | 4 | 0,8 | 0,3 | 110 | 7 | 1,1 | 0,4 | 170 | 16 | 1,6 | 0,7 |
| 3ВНУ 100Д (-С) | 120 | 3 | 0,9 | 0,4 | 160 | 6 | 1,3 | 0,5 | 200 | 9 | 1,6 | 0,6 | 350 | 27 | 2,8 | 1,1 |
| 3ВНУ 125Д (-С) | 130 | 2 | 0,9 | 0,4 | 170 | 3 | 1,2 | 0,5 | 220 | 5 | 1,6 | 0,6 | 370 | 15 | 2,6 | 1,1 |

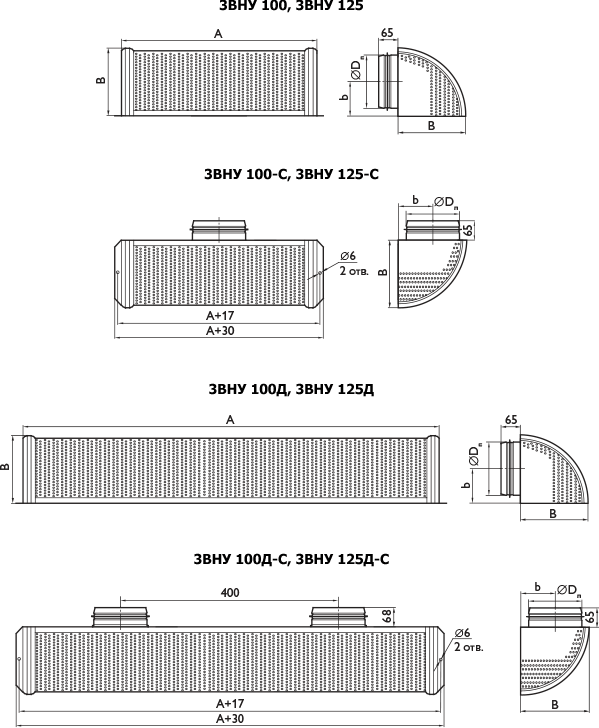

Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
