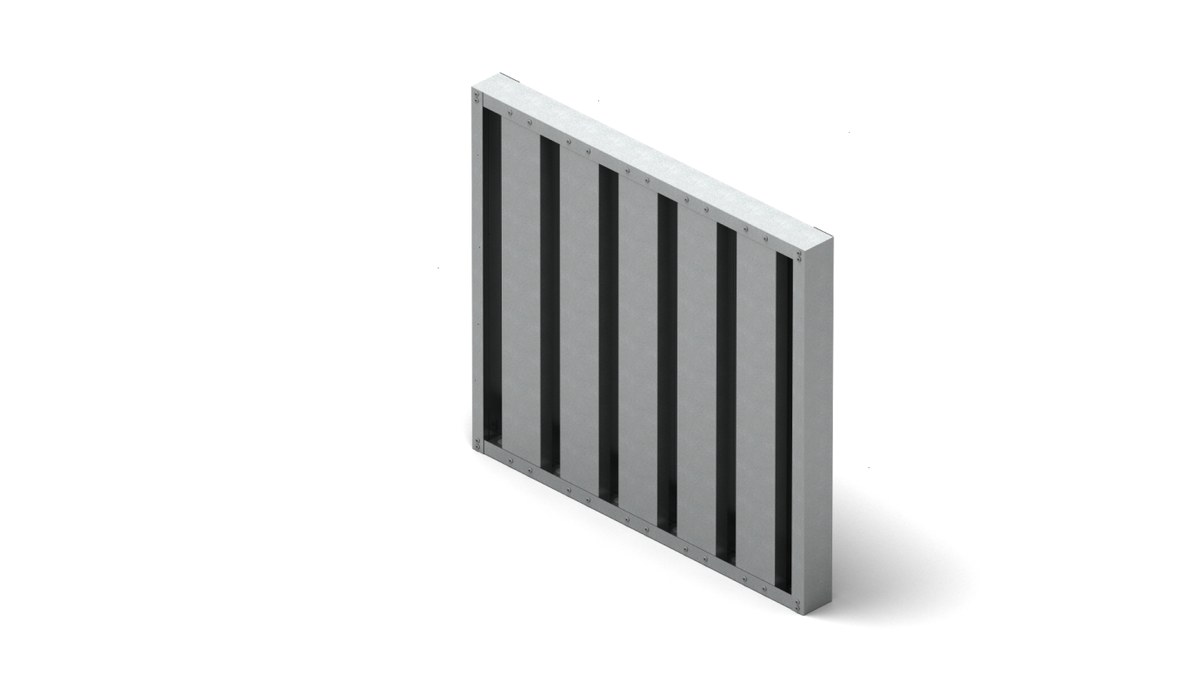

Устройства воздухоприемные РОН 710

Воздухоприёмное устройство РОН 710 работает как предварительный фильтр, защищающий системы кондиционирования в местах забора наружного воздуха в районах с экстремальным уровнем загрязнения песком и крупными частицами пыли.

Технические характеристики

Конструкция

РОН 710 представляет собой коробчатую самоочищающуюся конструкцию прямоугольного сечения, внутри которой расположены вертикальные стойки специальной формы. Именно на них осаждаются песок и крупные частицы, после чего под собственным весом ссыпаются вниз, не забивая проходное сечение и не требуя регулярной замены расходного элемента.

Устройство встраивается в стеновое перекрытие посредством специального фланца и через него крепится к внутренним поверхностям стенового проёма. Изготавливается из оцинкованной или нержавеющей стали, а также из стали с покрытием — белым RAL 9003 или серым, по требованиям фасадного решения и условиям наружной эксплуатации.

Принцип работы

Наружный воздух движется через лабиринт вертикальных стоек. Крупные тяжёлые частицы не успевают повторить траекторию потока, ударяются о стойки и выпадают вниз, а очищенный воздух идёт дальше в тракт. Максимальная скорость воздуха в сечении устройства составляет 1 м/с — при её превышении эффективность отделения частиц падает.

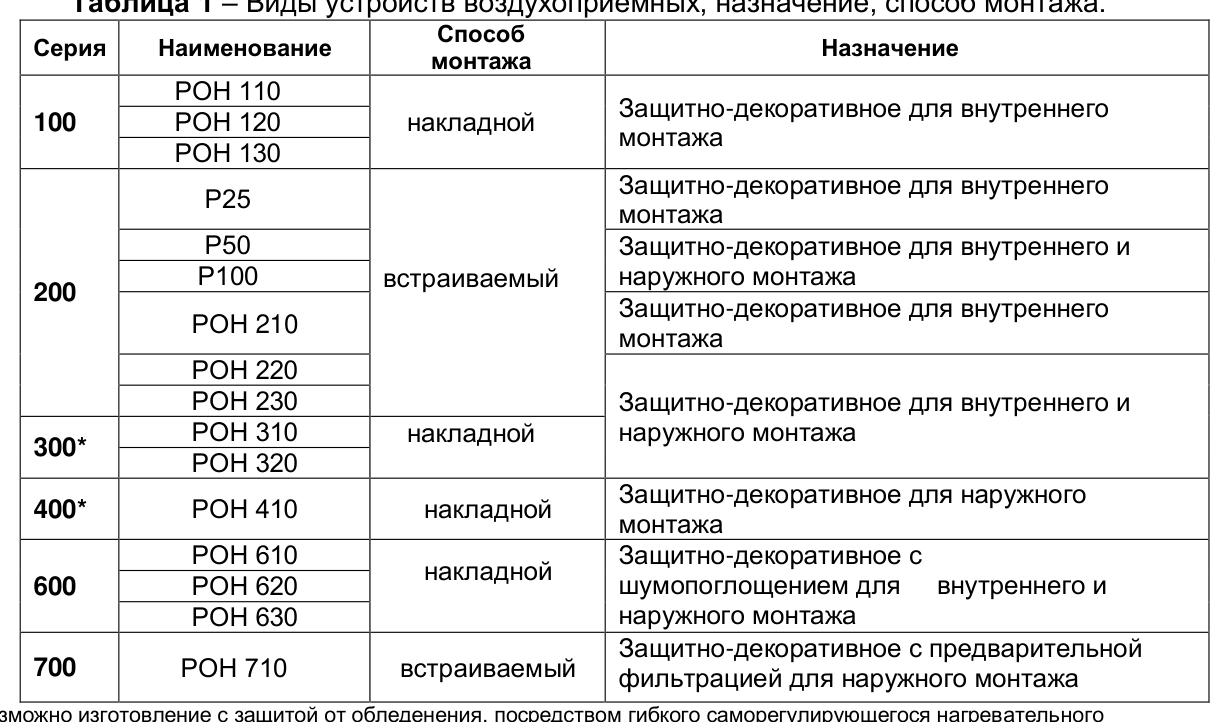

Исполнения и обозначения

Как подобрать

• Расход воздуха и площадь сечения из условия скорости не выше 1 м/с
• Характер загрязнения наружного воздуха — песок и крупные частицы пыли
• Размер стенового проёма под встраиваемую установку
• Схема последующих ступеней фильтрации — РОН 710 не заменяет основной фильтр
• Материал и цвет покрытия по условиям наружной эксплуатации

Монтаж и обслуживание

• Встраивается в стеновое перекрытие и крепится через специальный фланец к поверхностям проёма
• Сечение подбирают так, чтобы скорость воздуха не превышала 1 м/с
• Под устройством оставляют зону, куда свободно осыпаются задержанные частицы
• Основной фильтр системы устанавливают ниже по потоку, после РОН 710
• Периодически осматривают вертикальные стойки и удаляют накопившийся у основания песок

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
