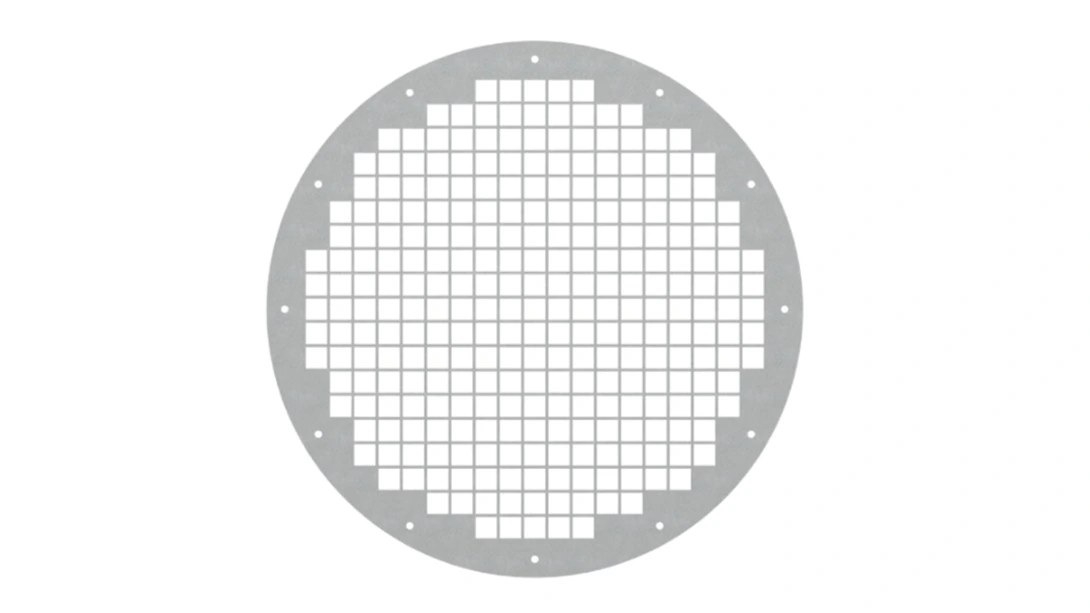

Устройства воздухоприемные РОН 110

Воздухоприёмное устройство РОН 110 закрывает открытые полости воздуховодов, клапанов и вентиляционных шахт от несанкционированного доступа, внешнего механического воздействия и попадания посторонних предметов внутрь системы.

Технические характеристики

Конструкция

РОН 110 изготавливается прямоугольного и круглого сечения, что позволяет закрывать торцы как прямоугольных коробов, так и круглых воздуховодов без переходных элементов. Крепление к защищаемому элементу выполняется через присоединительный фланец, монтаж накладной.

Материал изготовления — оцинкованная сталь, сталь с порошковым покрытием или нержавеющая сталь. Исполнение подбирается по условиям эксплуатации: оцинковка для обычных помещений, порошковое покрытие там, где важен внешний вид узла, нержавеющая сталь — при повышенной влажности и агрессивности среды.

Принцип работы

Устройство работает как защитный экран на границе вентиляционного тракта и помещения: воздух свободно проходит через живое сечение, а доступ внутрь канала и попадание посторонних предметов исключаются. Конструкция не содержит подвижных элементов, поэтому не требует ни питания, ни настройки в процессе эксплуатации.

Исполнения и обозначения

Как подобрать

• Форма и размер защищаемого сечения — прямоугольное или круглое
• Расход воздуха и допустимая скорость в живом сечении
• Материал исполнения по влажности и агрессивности среды
• Требования к внешнему виду узла и цвету порошкового покрытия
• Место установки — изделие рассчитано на внутренний монтаж

Монтаж и обслуживание

• Накладной монтаж на защищаемый элемент через присоединительный фланец
• Крепёж распределяют равномерно по периметру, без перекоса рамки
• Стык с торцом воздуховода выполняют плотно, чтобы не образовался подсос по контуру
• Живое сечение периодически очищают от пыли — налипание снижает пропускную способность
• При осмотре проверяют состояние покрытия и затяжку крепежа

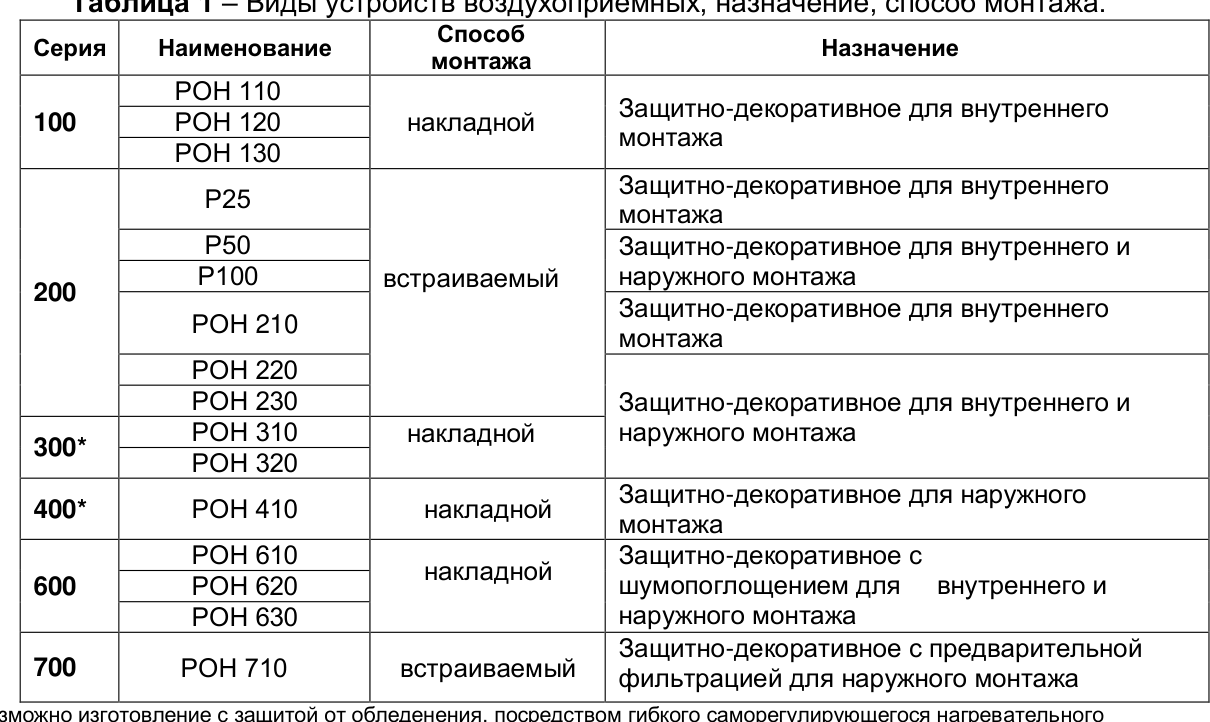

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
