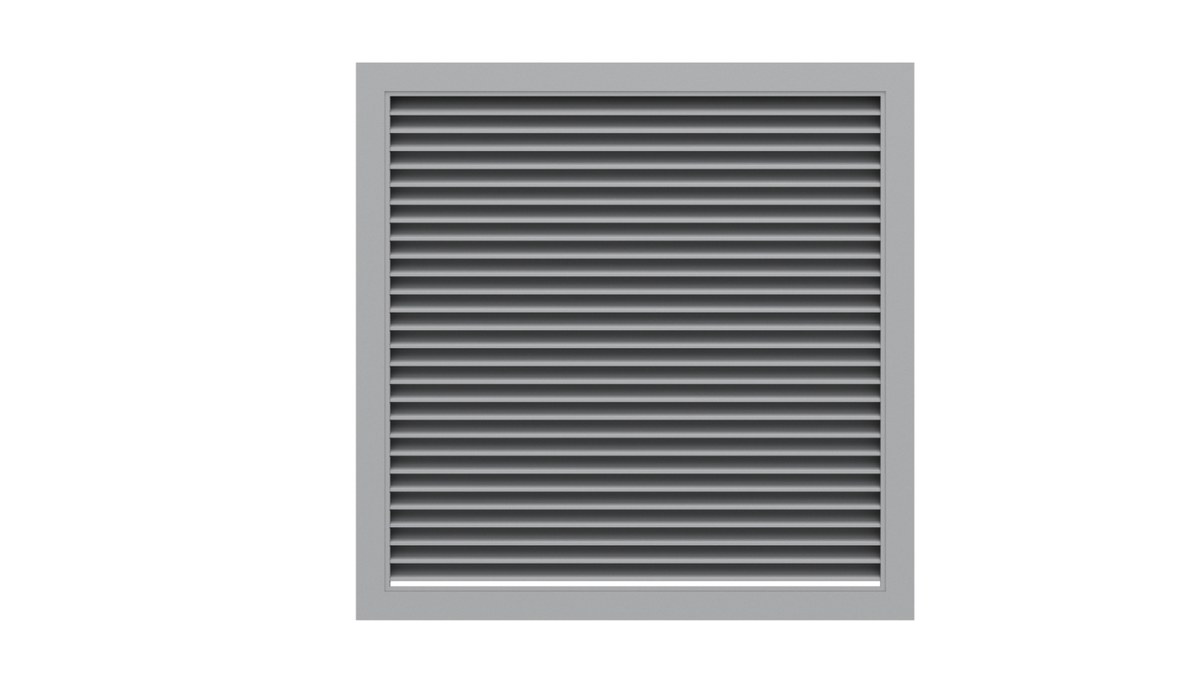

Устройства воздухоприемные РОН 210

Воздухоприёмное устройство РОН 210 предназначено для внутреннего декорирования помещений: оно закрывает открытые полости воздуховодов, клапанов и вентиляционных шахт там, где требуется аккуратное эстетическое оформление.

Технические характеристики

Конструкция

РОН 210 изготавливается из унифицированного алюминиевого профиля с использованием элементов из оцинкованной стали. Изделие выпускается только прямоугольного сечения и монтируется встраиваемым способом, поэтому в готовом виде видна лишь лицевая плоскость решётки, а крепёжные узлы остаются скрытыми.

Внешний вид устройства вписывается в большинство существующих стандартов архитектурного дизайна. Профиль лопаток практически не препятствует свободному перетоку воздуха в системах вентиляции и кондиционирования. Покрытие выполняется в сером цвете RAL 7035 либо в RAL 9003; возможен вариант из алюминия без покрытия.

Принцип работы

Устройство закрывает торец воздуховода или проём шахты со стороны помещения, оставляя проходное сечение для воздуха и скрывая внутреннюю полость от обзора. Оно рассчитано на низкое аэродинамическое сопротивление, поэтому применяется в перетоках и на участках свободного воздухообмена. Максимальная скорость воздуха в РОН 210 ограничена 7 м/с.

Исполнения и обозначения

Как подобрать

• Расход воздуха и скорость в живом сечении — не более 7 м/с
• Размер проёма или торца воздуховода под встраиваемую установку
• Цвет покрытия по интерьерному решению помещения
• Место установки — только внутри помещения, наружная эксплуатация не предусмотрена
• Требования к аэродинамическому сопротивлению на участке перетока

Монтаж и обслуживание

• Встраиваемый монтаж в подготовленный проём с опорой лицевой рамки на плоскость отделки
• Проём готовят по монтажным размерам изделия, без зазоров по периметру
• Крепёж затягивают равномерно, алюминиевый профиль не деформируют
• Лицевую поверхность защищают от повреждений при отделочных работах
• Обслуживание сводится к периодической очистке решётки без абразивов и агрессивной химии

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
