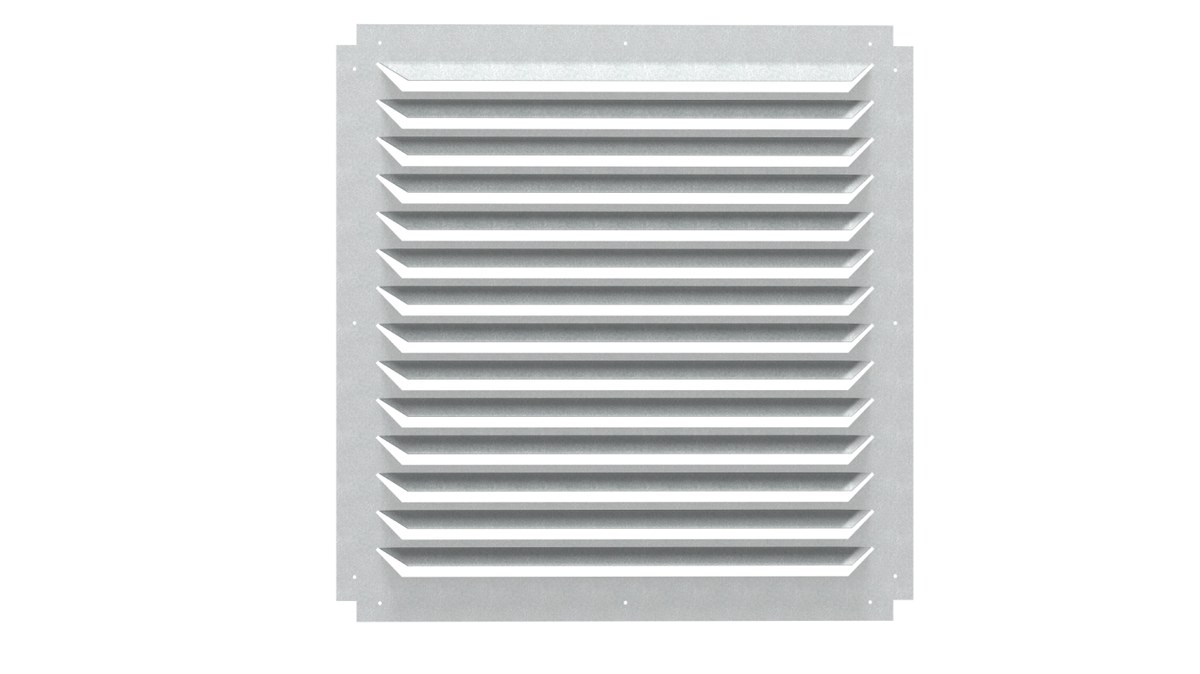

Устройства воздухоприемные РОН 120

Воздухоприёмное устройство РОН 120 закрывает открытые полости воздуховодов, клапанов и вентиляционных шахт от несанкционированного доступа, внешнего механического воздействия и попадания посторонних предметов, полностью скрывая внутреннюю полость от обзора.

Технические характеристики

Конструкция

РОН 120 выполнено в форме цельнопросечного решётчатого заграждения из листовой стали. Цельнопросечная структура получается из единого листа без сварки отдельных прутков: у такого полотна нет слабых соединений, оно жёстко держит форму и не расходится при ударных нагрузках.

Крепление к защищаемому элементу выполняется через присоединительный фланец, монтаж накладной. Материал изготовления — оцинкованная сталь, сталь с порошковым покрытием или нержавеющая сталь; исполнение выбирается по условиям эксплуатации и требованиям к внешнему виду узла в помещении.

Принцип работы

Заграждение перекрывает открытое сечение вентиляционного элемента мелкой просечной структурой: воздух проходит через живое сечение полотна, а посторонние предметы и прямой обзор внутренней полости исключаются. В отличие от жалюзийных решёток, здесь нет направляющих лопаток, поэтому изделие применяют внутри помещений.

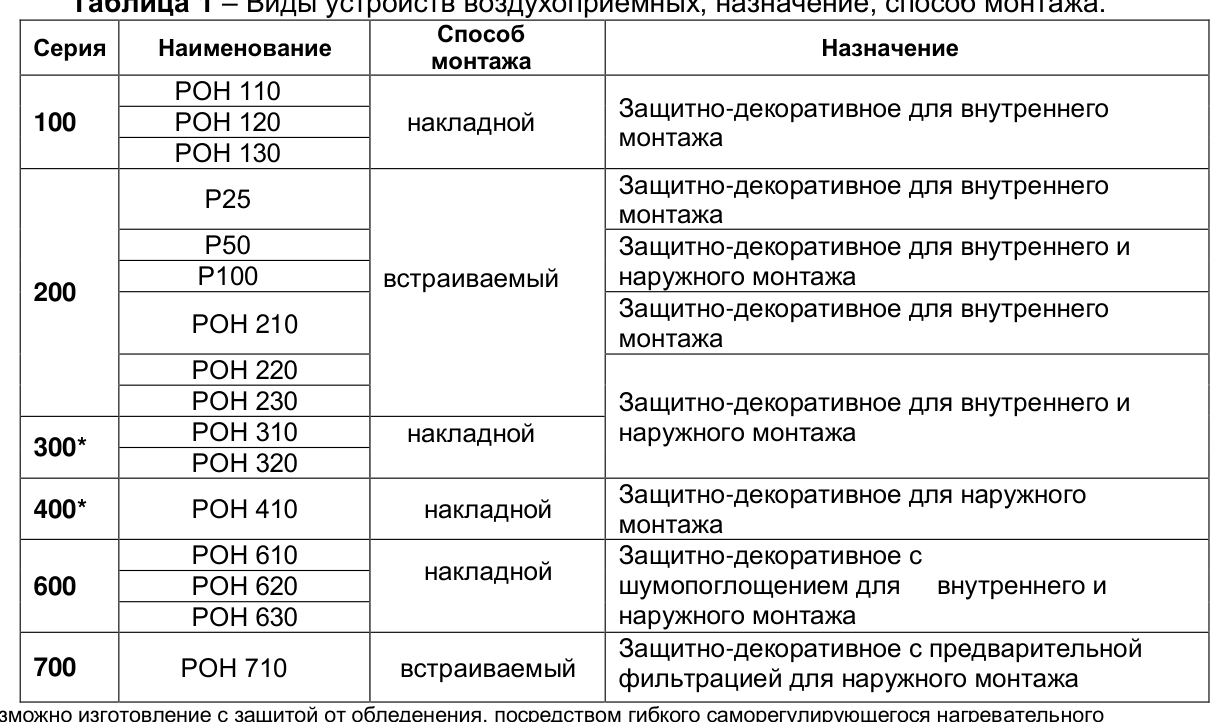

Исполнения и обозначения

Как подобрать

• Размер защищаемого сечения воздуховода, клапана или шахты
• Расход воздуха и допустимая скорость в живом сечении просечного полотна
• Требование полностью закрыть внутреннюю полость от внешнего обзора
• Материал исполнения: оцинкованная сталь, сталь с покрытием или нержавеющая сталь
• Место установки — изделие рассчитано на внутренний монтаж

Монтаж и обслуживание

• Накладной монтаж на защищаемый элемент через присоединительный фланец
• Крепёж распределяют по периметру, чтобы полотно не выгибалось под нагрузкой
• Кромки просечного полотна при монтаже не подрезают — это ослабляет структуру
• Живое сечение периодически очищают от пыли, налипание снижает пропускную способность
• При осмотре проверяют целостность покрытия и отсутствие следов коррозии на кромках

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
