Устройства воздухоприемные РОН 230

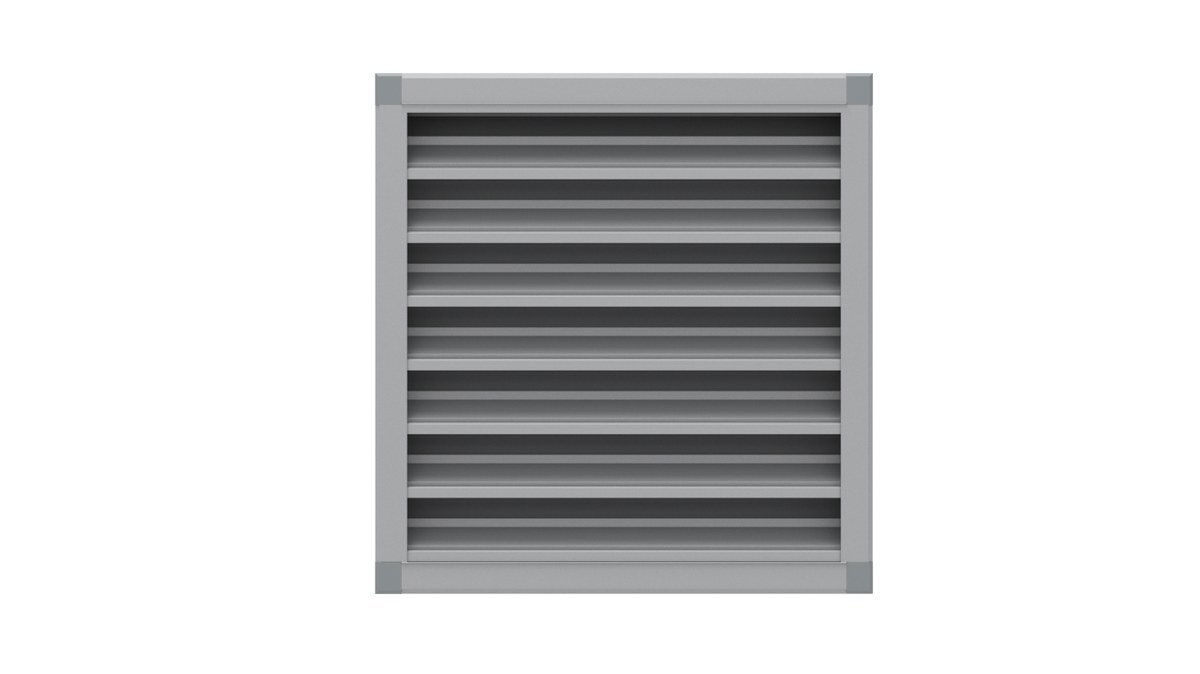

Воздухоприёмные устройства РОН 230 закрывают места выхода вентиляционных шахт, воздуховодов и проёмов с внутренней и наружной стороны, обеспечивая эстетическое оформление фасада вместе с защитой от осадков и посторонних предметов.

Технические характеристики

Конструкция

РОН 230 изготавливаются из усиленного унифицированного алюминиевого профиля и рекомендованы для применения при рабочем сечении от 2,5 м². Усиленный профиль позволяет собирать решётки большой площади без промежуточных стоек, ухудшающих внешний вид фасадного узла, и сохранять жёсткость при ветровой нагрузке.

Конструкция дополнена отливом, отводящим воду наружу. При указании в заказе устройство с внутренней стороны оснащается цельнопросечной сеткой, которая предотвращает попадание в защищаемую зону посторонних предметов. Монтаж встраиваемый, максимальная скорость воздуха в решётках РОН 230 ограничена 15 м/с.

Принцип работы

Профилированные лопатки пропускают воздух и одновременно отклоняют дождь и снег, а отлив отводит собранную воду наружу, не давая ей стекать во внутреннюю полость. Цельнопросечная сетка с тыльной стороны служит вторым барьером — она задерживает мусор, листву и посторонние предметы до того, как они попадут в вентиляционный тракт.

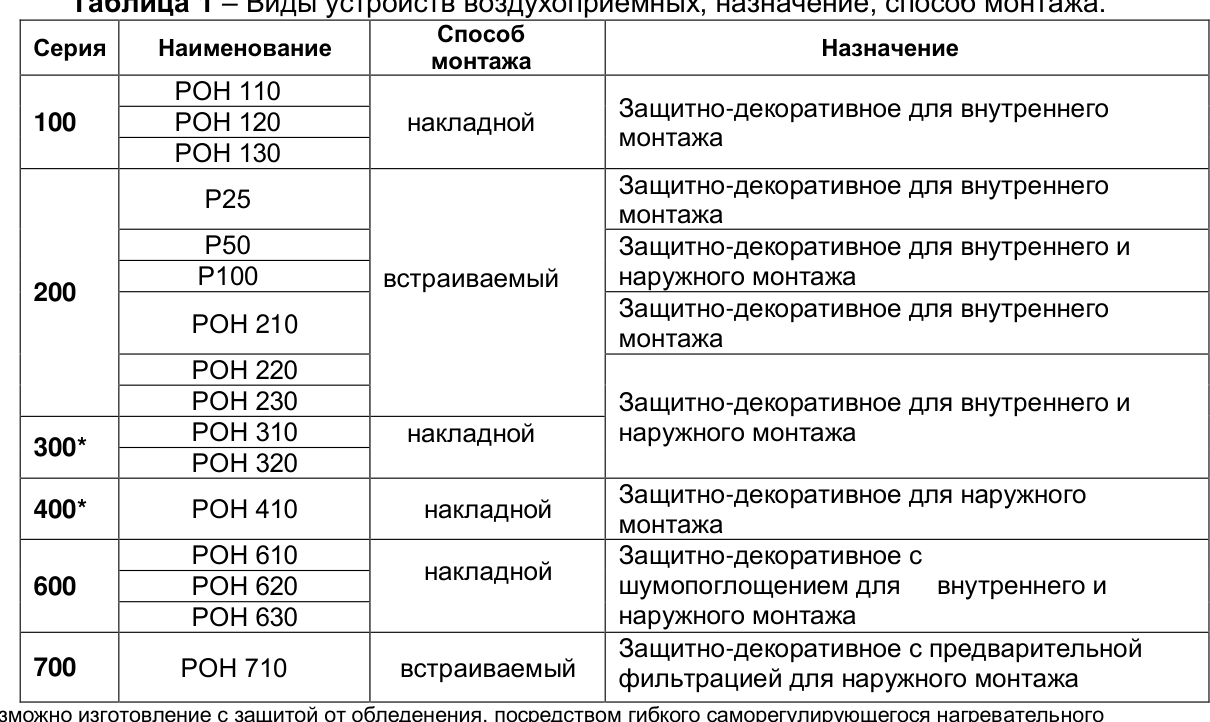

Исполнения и обозначения

Как подобрать

• Расход воздуха и скорость в живом сечении — не более 15 м/с
• Рабочее сечение решётки: РОН 230 рекомендованы при площади от 2,5 м²
• Размер проёма под встраиваемую установку и узел примыкания к фасаду
• Необходимость цельнопросечной сетки с внутренней стороны
• Цвет покрытия алюминиевого профиля по фасадному решению

Монтаж и обслуживание

• Встраиваемый монтаж в подготовленный проём наружной ограждающей конструкции
• Отлив ориентируют наружу и вниз, обеспечивая свободный сток воды от решётки
• Периметр примыкания герметизируют, чтобы вода не проходила мимо отлива
• Сетку с внутренней стороны устанавливают до закрытия узла отделкой
• Живое сечение и сетку периодически очищают от листвы, пуха и пыли

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
