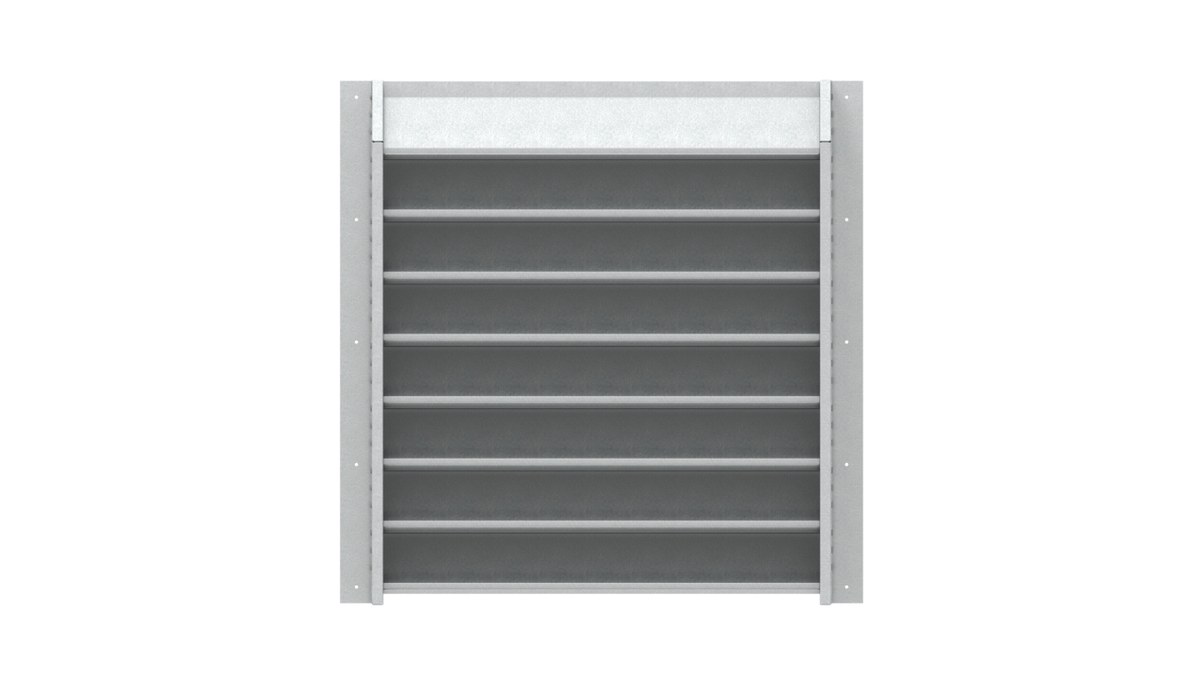

Устройства воздухоприемные РОН 320

Воздухоприёмные устройства РОН 320 уличного монтажа закрывают открытые полости воздуховодов, клапанов и вентиляционных шахт от несанкционированного физического и визуального доступа, механического воздействия и попадания атмосферных осадков.

Технические характеристики

Конструкция

Устройства созданы специально для монтажа под открытым небом: они имеют более жёсткую конструкцию, чем решётки для внутренней установки, и не пропускают атмосферные осадки во внутреннюю полость защищаемого элемента. Для крепления предусмотрен присоединительный фланец, ширина которого выбирается под конкретный узел примыкания.

Возможно изготовление с защитой от обледенения: на устройство устанавливается гибкий саморегулирующийся нагревательный элемент для подключения к сети переменного тока 220 В, а для расключения кабелей в комплект поставки входит клеммная коробка. При заказе взрывозащищённой защиты от обледенения нагревательный элемент и клеммная коробка поставляются во взрывозащищённом исполнении.

Принцип работы

Устройство закрывает наружное сечение вентиляционного тракта: профилированные элементы пропускают воздух, но отклоняют дождь и снег наружу и не дают заглянуть или проникнуть внутрь канала. Саморегулирующийся нагревательный элемент поддерживает температуру кромок и препятствует образованию наледи, сужающей живое сечение зимой.

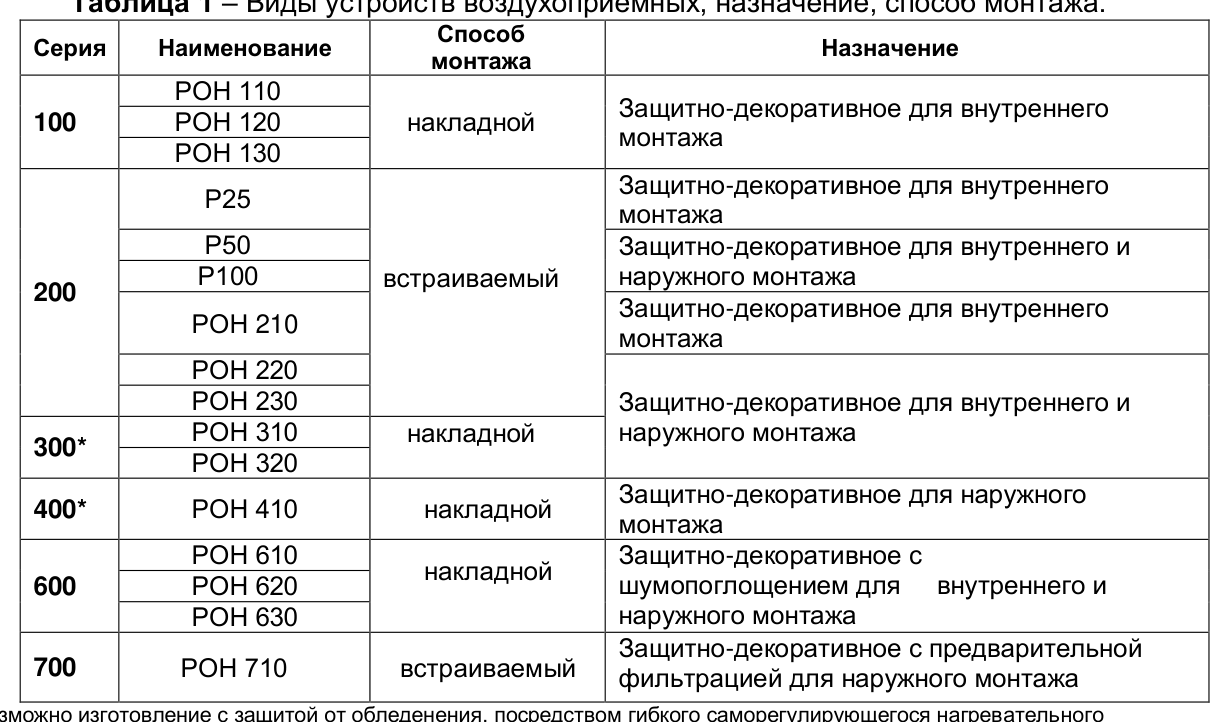

Исполнения и обозначения

Как подобрать

• Расход воздуха и допустимая скорость в живом сечении устройства
• Размер защищаемого сечения воздуховода, клапана или шахты
• Ширина присоединительного фланца под конкретный узел примыкания
• Необходимость защиты от обледенения и категория зоны по взрывобезопасности
• Материал и цвет покрытия по условиям наружной эксплуатации и фасадному решению

Монтаж и обслуживание

• Накладной монтаж на наружной стороне защищаемого элемента через присоединительный фланец
• Стык устройства с проёмом герметизируют, чтобы вода не попадала за фланец
• Нагревательный элемент подключают к сети 220 В через клеммную коробку из комплекта поставки
• Устройство ориентируют так, чтобы отвод воды шёл наружу и вниз, а не внутрь канала
• Периодически очищают живое сечение от листвы, пыли и наледи, проверяют обогрев перед зимой

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
