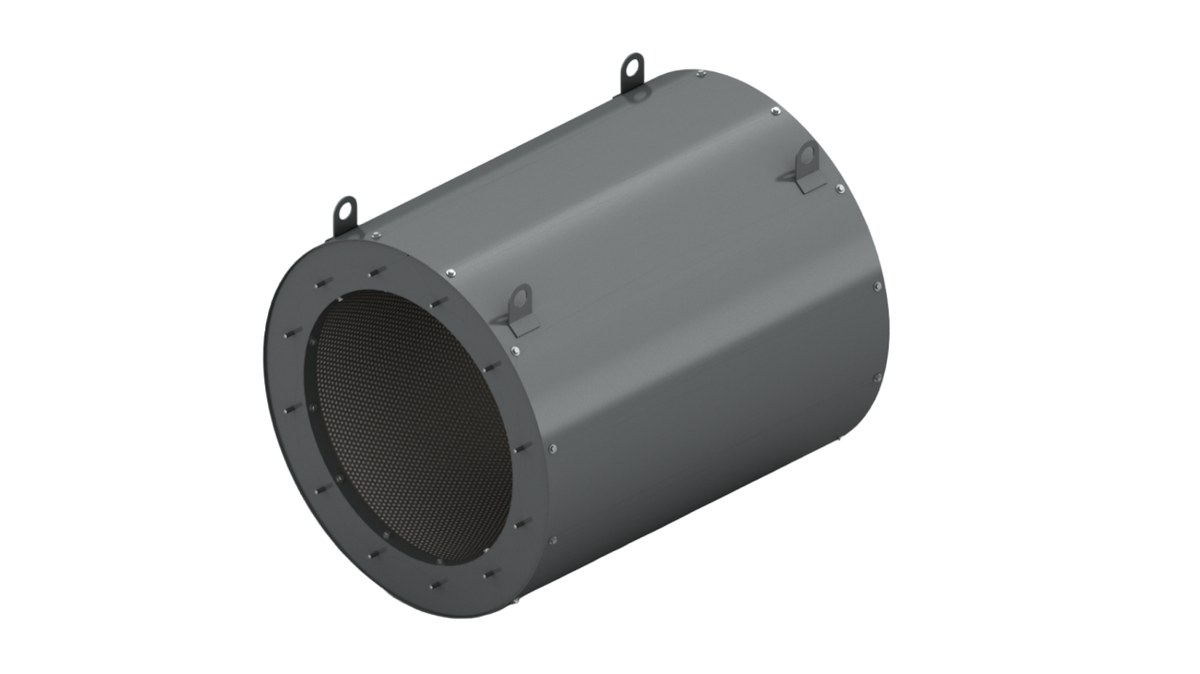

Шумоглушитель ШУМ-ВД

Шумоглушитель ШУМ-ВД круглого сечения снижает шум, который создают вентилятор ВИР и поток воздуха в сетях высокого давления. Наибольший эффект серия даёт на средних частотах 200–2000 Гц при минимальном сопротивлении.

Технические характеристики

Конструкция

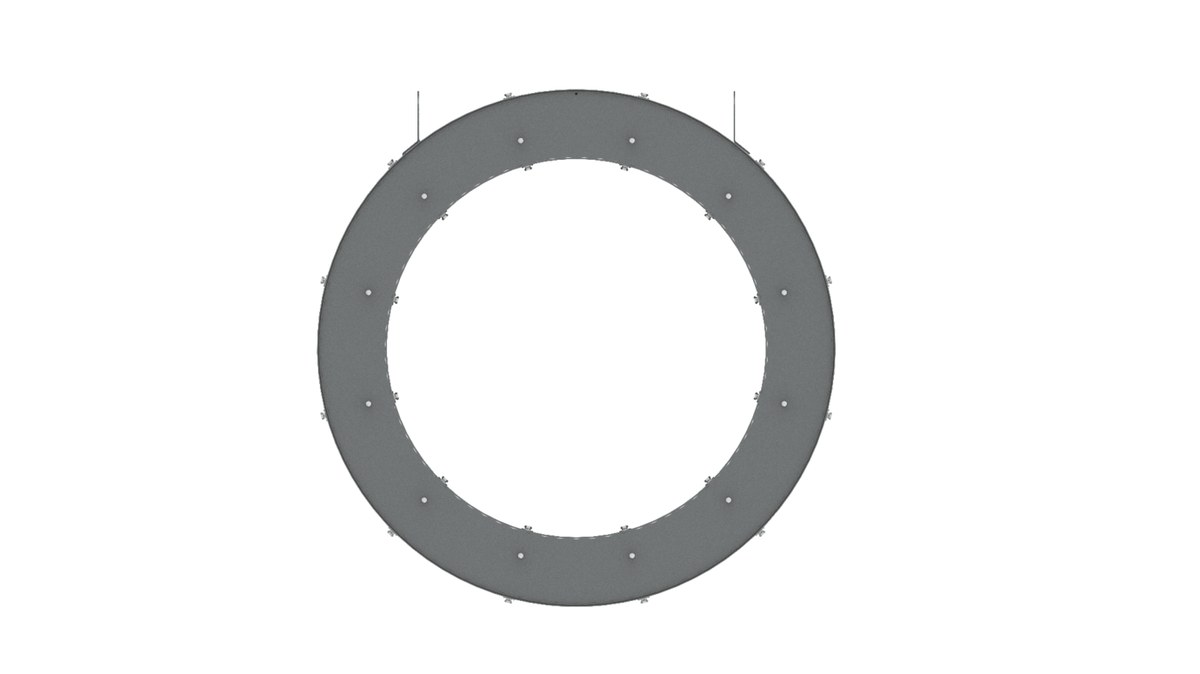

Корпус представляет собой круглую сварную конструкцию из внутренней и наружной обечаек и двух торцевых пластин с приваренными болтами для присоединения к системе. Внутренняя обечайка имеет перфорацию из круглых отверстий, полость между обечайками заполнена шумопоглощающим минеральным волокном.

Внутренняя обечайка обклеена стеклотканью, которая предотвращает эрозию минеральной ваты при высокой скорости воздушного потока. Сварной корпус рассчитан на работу в канале с повышенным давлением и не даёт дополнительного шума от вибрации стенок.

Принцип работы

Звуковая энергия уходит через перфорацию в слой минерального волокна и рассеивается там. Сопротивление шумоглушителя эквивалентно прямому участку воздуховода, поэтому изделие можно монтировать непосредственно перед вентилятором, не выделяя под него отдельный прямой участок трассы.

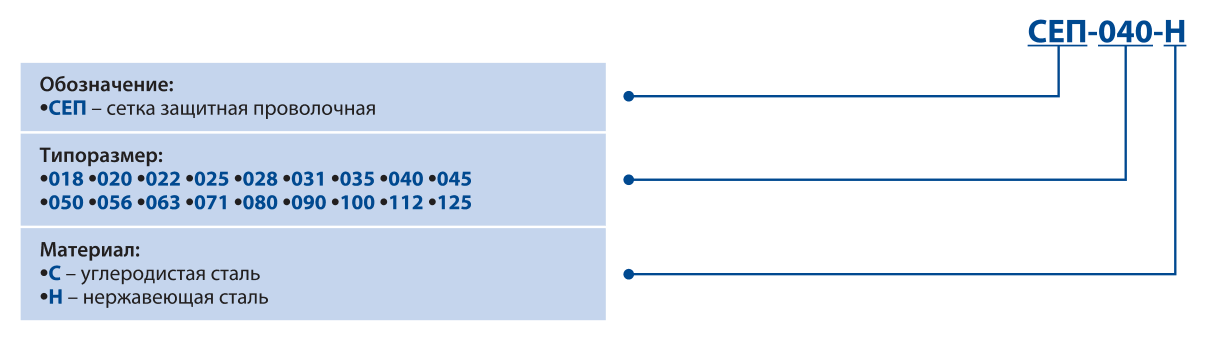

Исполнения и обозначения

Как подобрать

• Типоразмер принимают по присоединительному размеру вентилятора ВИР
• Требуемое снижение шума сверяют с октавным спектром в полосе 200–2000 Гц
• Учитывают рабочее давление в канале и запас по напору вентилятора
• Согласуют длину корпуса со свободным участком трассы
• Уточняют требования к материалу по характеру перемещаемой среды

Монтаж и обслуживание

• Монтируется непосредственно перед вентилятором, прямой участок не требуется
• Присоединяется через торцевые пластины с приваренными болтами
• Может врезаться в воздуховод как глушитель перекрёстных помех между помещениями
• Корпус закрепляют на самостоятельных опорах с учётом его веса
• При осмотрах проверяют состояние стеклоткани и плотность стыков

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
