Люк дымовой ДЫМОЗОР-300

Люк дымовой ДЫМОЗОР-300 монтируется в стену здания и работает в системах вытяжной противодымной вентиляции с естественным побуждением тяги. Может использоваться также для проветривания и в системах приточной противодымной вентиляции.

Технические характеристики

Конструкция

Корпус коробчатый, стенового типа, утеплён минеральной ватой. По периметру уложен саморегулирующийся нагревательный кабель: он препятствует образованию наледи на лопатках, из-за которой открытие могло бы затрудниться. В исполнении М корпус снабжён элементами для присоединения стеновых люков серии 300.

Крышка выполнена из нескольких поворотных лопаток объёмного стального профиля, который надёжно перекрывает путь осадкам внутрь помещения. Лопатки установлены в два ряда и в охранном положении образуют между рядами теплоизолирующую воздушную камеру. Угол поворота лопаток составляет 90 градусов.

Принцип работы

В дежурном режиме лопатки сомкнуты, и стеновой проём закрыт утеплённым контуром. При срабатывании системы противодымной защиты лопатки разворачиваются на 90 градусов, и через открытое сечение уходит дым или поступает компенсирующий наружный воздух — движение обеспечивается естественной тягой без вентилятора.

Исполнения и обозначения

Как подобрать

• Требуемая площадь проходного сечения по расчёту противодымной вентиляции
• Роль в системе — вытяжка дыма или компенсирующий приток
• Размер стенового проёма и его расположение относительно защищаемой зоны
• Схема управления и напряжение питания исполнительного механизма
• Необходимость исполнения М для присоединения стеновых люков серии 300

Монтаж и обслуживание

• Монтаж в подготовленный проём наружной стены, крепление корпуса по всему периметру
• Стык корпуса с ограждающей конструкцией утепляется и герметизируется
• Саморегулирующийся нагревательный кабель подключается отдельной линией и проверяется до зимнего сезона
• Линии управления заводятся со стороны помещения, доступ к механизму сохраняется
• Периодически проводят контрольное открытие лопаток и осматривают привод, тяги и уплотнения

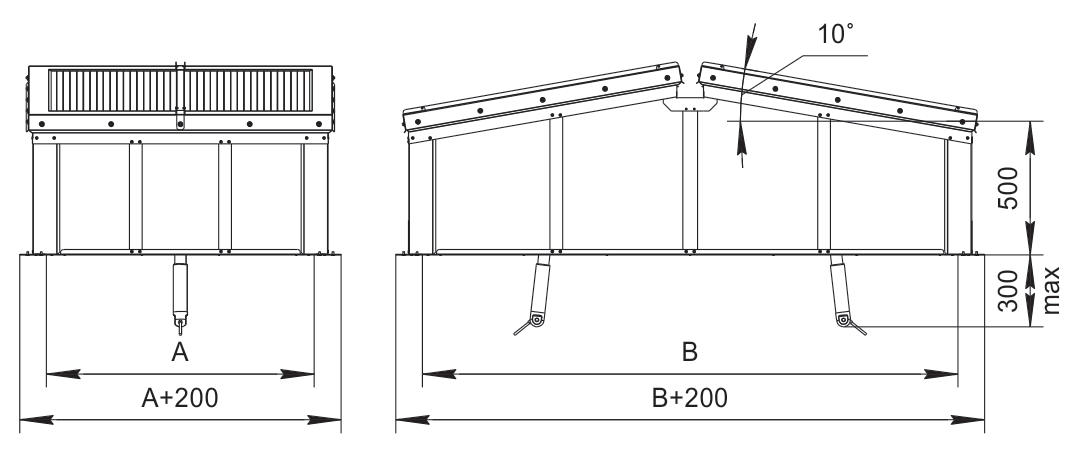

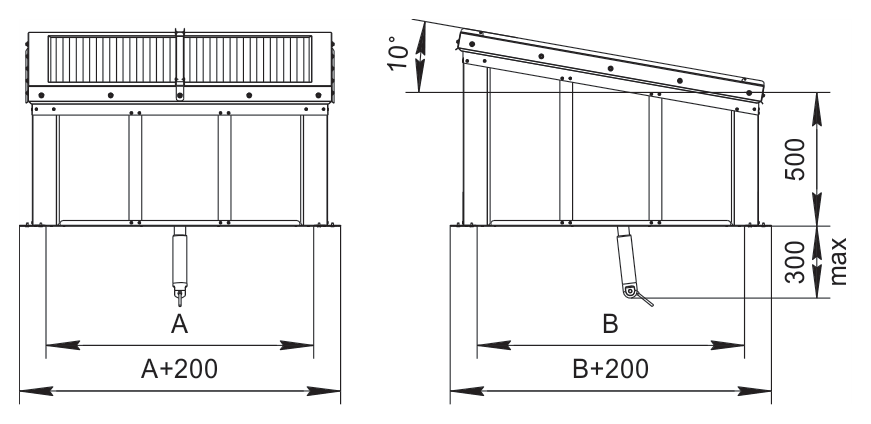

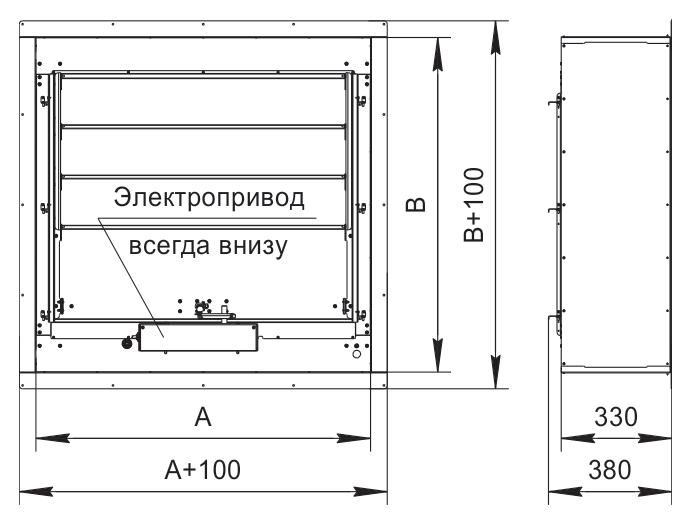

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (2 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
