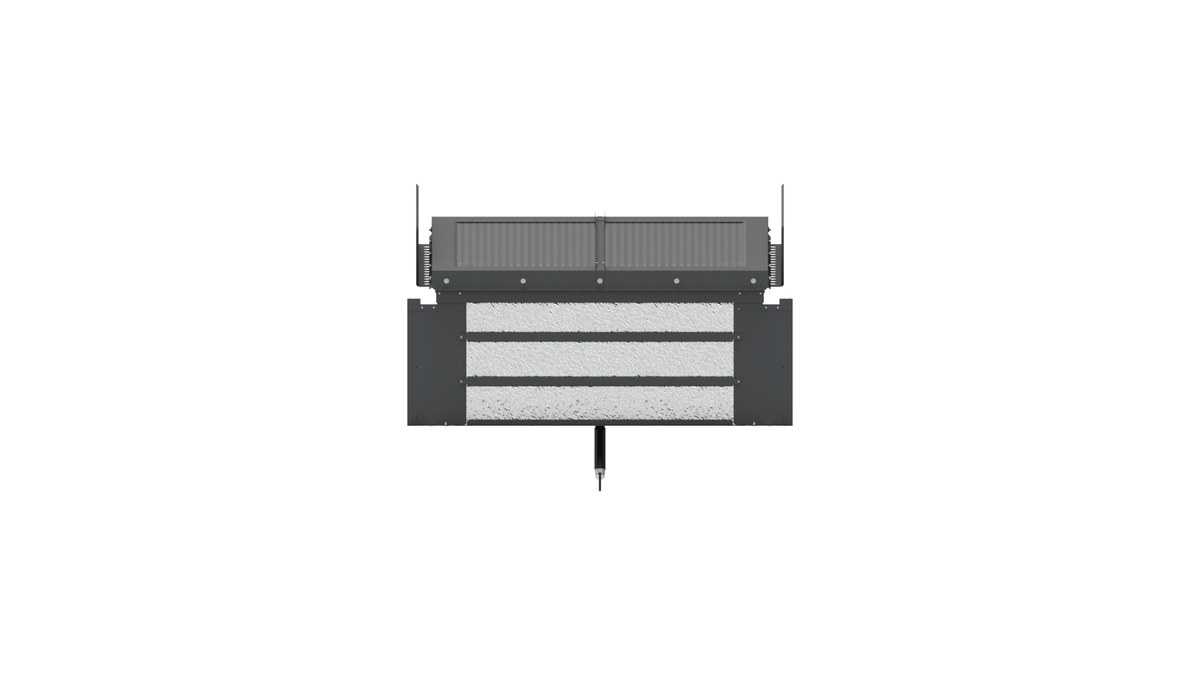

Люк аэрационный АЭРОЗОР-200

Люк аэрационный АЭРОЗОР-200 монтируется на плоскую кровлю или кровлю с уклоном до 14 градусов. Он перекрывает проём в наружной горизонтальной ограждающей конструкции и служит для естественной вентиляции — проветривания помещения.

Технические характеристики

Конструкция

Корпус прямой, с уклоном ската 10 градусов, изготовлен из оцинкованной стали. В нижней части выполнен опорный фланец для крепления к кровельной конструкции, термоизоляция — фольгированная минеральная вата толщиной 50 мм. В люках установлены ветрозащитные экраны-дефлекторы, повышающие эффективность проветривания за счёт изменения аэродинамики.

Крышка двухстворчатая поворотная, выпускается в трёх типах. Она состоит из стальной несущей рамы из холоднокатаного листового проката и заполнения, крепится к основанию многоосевыми петлями, угол открывания — не менее 90 градусов. В исполнениях М и МТ предусмотрены элементы для присоединения люков и фонарей.

Принцип работы

При открытии створок нагретый воздух уходит из помещения через проём под действием естественной тяги и ветрового напора. Дефлекторы прикрывают проём от прямого ветра и создают разрежение над люком, поэтому аэрация идёт устойчиво даже при переменном направлении ветра.

Исполнения и обозначения

Как подобрать

• Площадь проёма принимают по расчёту воздухообмена при аэрации помещения
• Проверяют уклон кровли: люк предназначен для плоских кровель и уклона до 14 градусов
• Тип крышки выбирают из трёх по требованиям к теплозащите и светопропусканию
• Определяют, нужен ли вариант с прозрачной крышкой для естественного освещения
• Согласуют исполнение М или МТ, если предусмотрено присоединение люков и фонарей

Монтаж и обслуживание

• Люк устанавливают на подготовленный проём и крепят через нижний опорный фланец
• Примыкание кровельного ковра к корпусу выполняют герметично по всему периметру
• Створки и петли проверяют на свободный ход, угол открывания не менее 90 градусов
• Приводы или механизм открывания подключают и настраивают до сдачи объекта
• Состояние уплотнений, дефлекторов и петель контролируют при плановых осмотрах

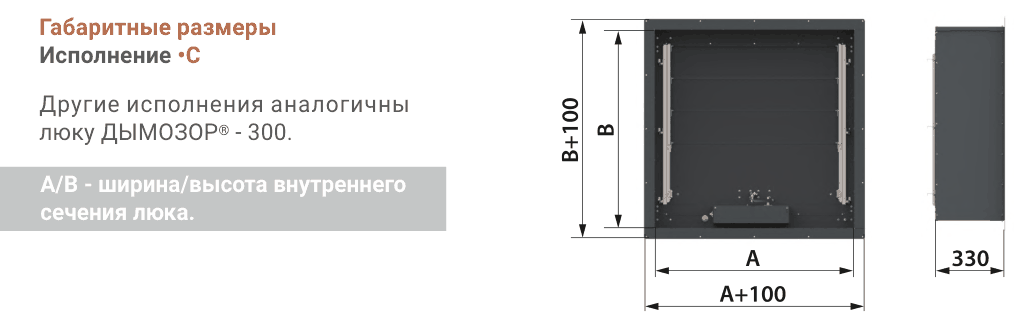

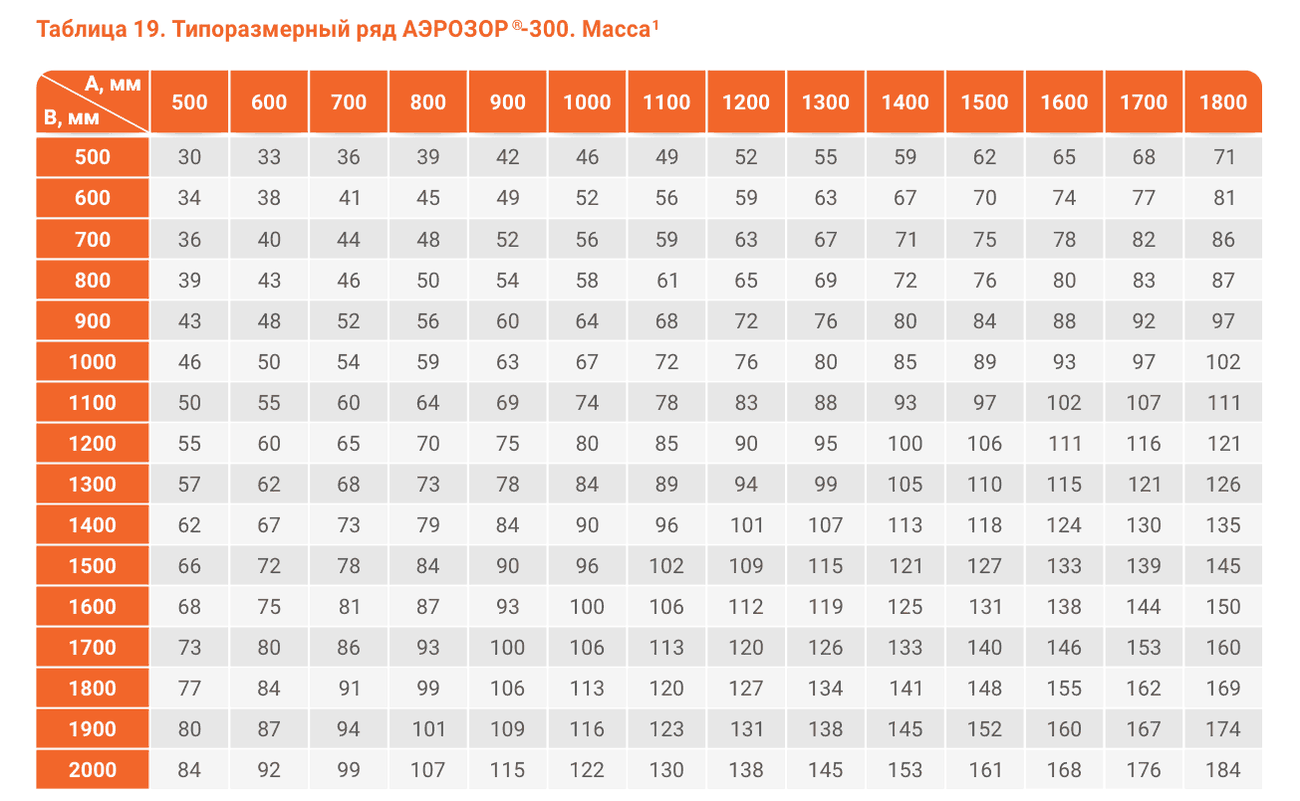

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
