Люк ХОДОЗОР-100
⚙️ Подбор и заказ
Характеристики
Описание
Люк ХОДОЗОР-100 перекрывает проём в кровле и обеспечивает доступ персонала на крышу для ремонта и других эксплуатационных работ. Монтируется на плоскую кровлю здания или на скат с уклоном до 14 градусов.
Технические характеристики
Конструкция
Корпус прямой, высотой 500 мм, с углом ската 10 градусов, изготовлен из оцинкованной стали; в нижней части выполнен опорный фланец для крепления к кровельной конструкции. Термоизоляция — фольгированная минеральная вата толщиной 50 мм.

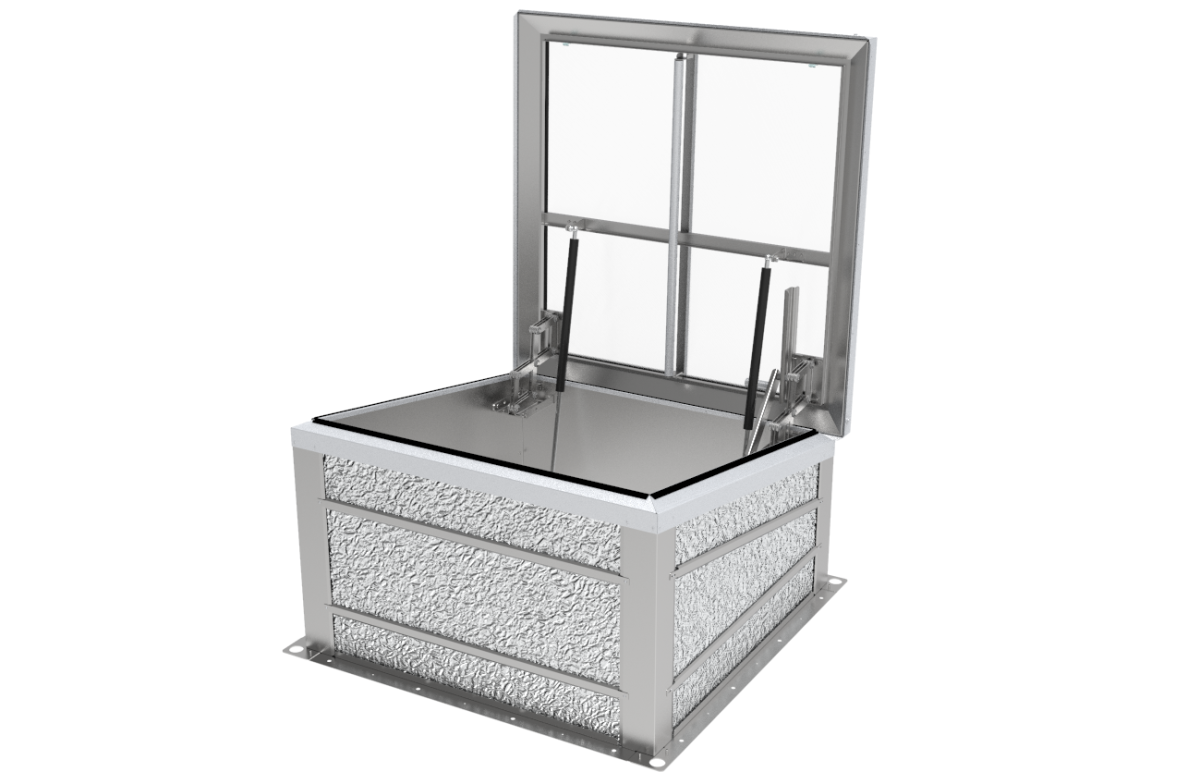

На корпусе установлены защёлки с отверстиями для дужки навесного замка — они исключают несанкционированный выход на кровлю. Крышка одностворчатая поворотная в трёх типах: стальная несущая рама из холоднокатаного проката с заполнением, многоосевые петли внутри изделия, угол открывания не менее 90 градусов.
Принцип работы
В закрытом положении люк работает как утеплённый элемент кровли и сохраняет тепловой контур здания. При выходе на кровлю крышка откидывается на петлях и удерживается в открытом положении, освобождая проём. Расположение петель внутри изделия исключает их обмерзание и упрощает монтаж гидроизоляционного ковра.
Исполнения и обозначения
Исполнения различаются типом крышки и заполнением. При заказе уточняются размер проёма, тип лестницы или выхода и климатические нагрузки района.
Как подобрать
- По размеру проёма и удобству прохода персонала
- По типу крышки и заполнения — прозрачное или утеплённое
- По снеговой и ветровой нагрузке района строительства
- По требованиям к запиранию и ограничению доступа
- По привязке к лестнице или стремянке выхода
Монтаж и обслуживание
- Устанавливают на плоскую кровлю или скат до 14 градусов
- Крепят по опорному фланцу, кровельный ковёр заводят на корпус
- Проверяют фиксацию крышки в открытом положении
- Устанавливают навесной замок на штатные защёлки
- Периодически осматривают петли, защёлки и состояние утеплителя

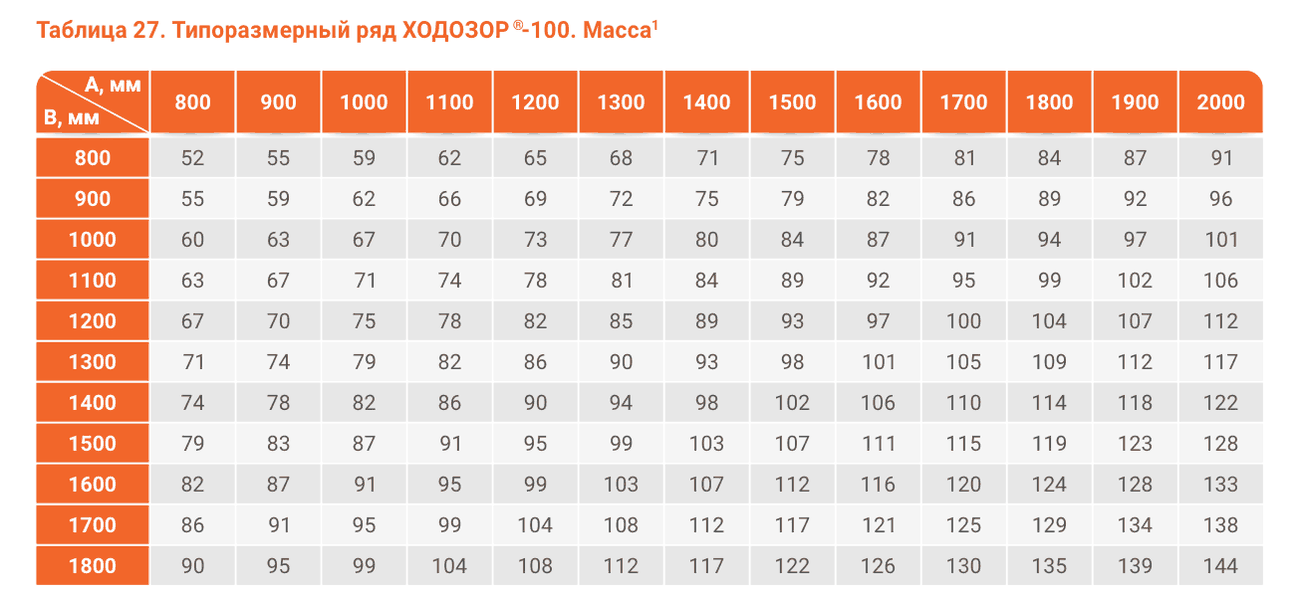

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
