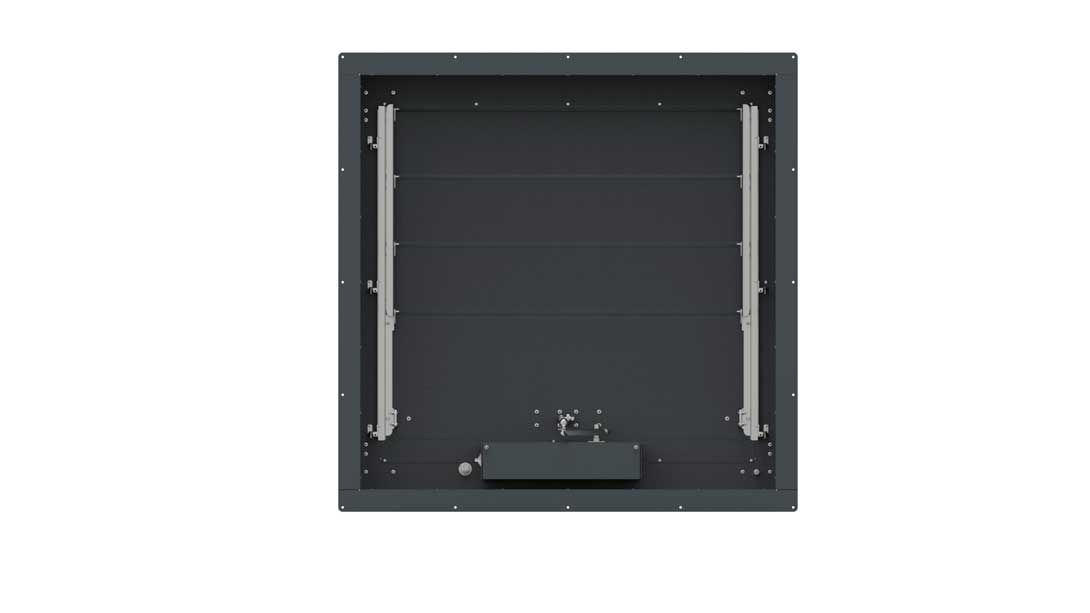

Люк аэрационный АЭРОЗОР-300

Люк аэрационный АЭРОЗОР-300 — стеновое изделие для перекрытия проёмов в наружных вертикальных ограждающих конструкциях здания. Крышка из поворотных лопаток открывает проём для естественного проветривания и плотно закрывает его в охранном положении.

Технические характеристики

Конструкция

Корпус коробчатый, стенового типа, изготовлен из холоднокатаного листового проката и утеплён минеральной ватой толщиной 50 мм. Крышка набрана из поворотных лопаток объёмного стального профиля — такая форма профиля не пропускает осадки внутрь помещения. Лопатки установлены в два ряда и в охранном положении образуют между рядами теплоизолирующую воздушную камеру.

Исполнительный механизм — один реверсивный электропривод вращения BELIMO с питанием =24/~230 В и крутящим моментом 10, 20 или 40 Нм. Привод размещён со стороны обслуживаемого помещения и закрыт защитным антивандальным кожухом. Покрытие порошковое, цвет сигнальный серый RAL 7004. В открытом положении лопатки выступают за габарит корпуса на 50 мм в сторону улицы.

Принцип работы

В закрытом положении лопатки прижаты друг к другу, а утеплённый корпус и воздушная камера между рядами лопаток отделяют помещение от улицы. По команде электропривод разворачивает лопатки, и проём начинает работать на приток или вытяжку за счёт естественной тяги и ветрового напора — без вентилятора и без затрат энергии на перемещение воздуха.

Исполнения и обозначения

Как подобрать

• Размер строительного проёма и требуемая площадь живого сечения
• Расчётный расход воздуха при естественном побуждении для проветривания помещения
• Климатический район и требования к теплозащите ограждающей конструкции
• Напряжение управления и крутящий момент электропривода (10, 20 или 40 Нм)
• Необходимость исполнения М для стыковки со стеновыми люками серии 300

Монтаж и обслуживание

• Монтаж в подготовленный проём наружной стены с креплением корпуса по периметру
• Стык корпуса со стеновой конструкцией герметизируется, чтобы исключить продувание и промерзание
• Кабель привода заводится со стороны помещения, привод остаётся доступным под антивандальным кожухом
• Периодически проверяют плавность хода лопаток, состояние уплотнений и затяжку крепежа
• Учитывайте вылет лопаток 50 мм за габарит корпуса наружу при размещении рядом с фасадными элементами

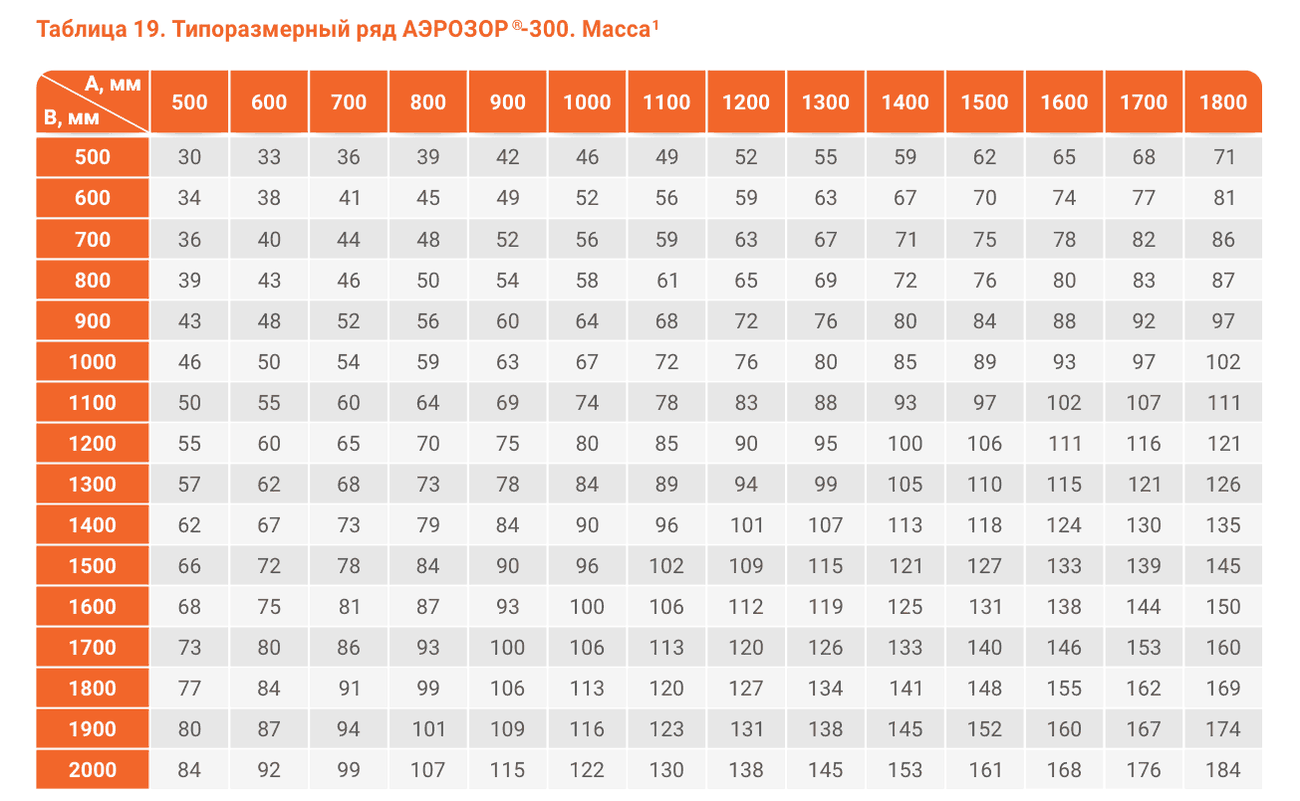

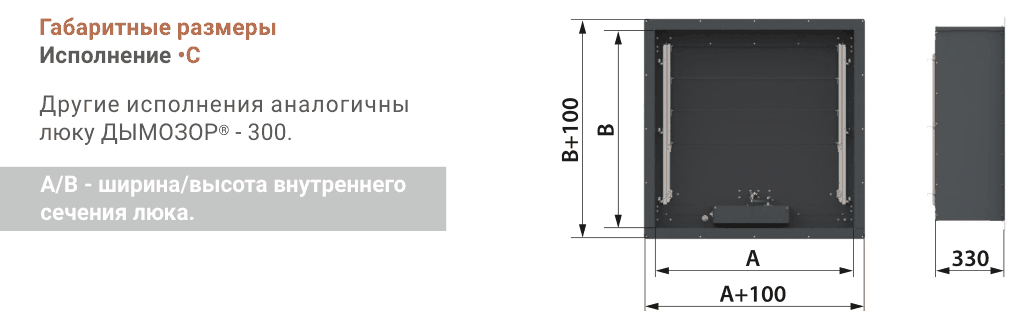

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
