Люк дымовой ДЫМОЗОР-200

Люк дымовой ДЫМОЗОР-200 устанавливается на плоскую кровлю или кровлю с уклоном до 14 градусов и работает в системах противодымной вентиляции с естественным побуждением тяги. Двухстворчатая крышка раскрывается и выпускает продукты горения наружу.

Технические характеристики

Конструкция

Корпус прямой, высотой 500 мм, с углом ската 10 градусов, изготовлен из оцинкованной стали. В нижней части выполнен опорный фланец для крепления к кровельной конструкции, стенки утеплены фольгированной минеральной ватой толщиной 50 мм. Установлен нагревательный кабель, который не даёт крышкам примёрзнуть в холодное время года.

Крышка двухстворчатая поворотная, выпускается в трёх типах и состоит из стальной несущей рамы из холоднокатаного листового проката и заполнения. Вариант с прозрачным заполнением дополнительно освещает помещение дневным светом. В исполнении М/МТ корпус снабжён элементами для присоединения соседних люков и фонарей в общий блок.

Принцип работы

В дежурном режиме створки закрыты, и люк работает как утеплённый участок кровли. При пожаре створки раскрываются, и дым уходит вверх за счёт разности плотностей нагретого и наружного воздуха — тяга создаётся без вентилятора. Вне пожара тот же люк используется для проветривания помещения.

Исполнения и обозначения

Как подобрать

• Требуемая площадь проходного сечения по расчёту дымоудаления для защищаемого помещения
• Уклон кровли — люк рассчитан на плоскую кровлю и уклон до 14 градусов
• Размер проёма в кровельной конструкции и шаг несущих элементов
• Тип крышки и заполнения, в том числе прозрачный вариант для естественного освещения
• Необходимость исполнения М/МТ для блокировки с соседними люками и фонарями

Монтаж и обслуживание

• Крепление к кровельной конструкции через опорный фланец в нижней части корпуса
• Примыкание кровельного ковра выводится на корпус выше уровня кровли и герметизируется
• Нагревательный кабель подключается к отдельной линии питания и проверяется до наступления холодов
• Кабельные и пневматические линии управления заводятся так, чтобы не мешать раскрытию створок
• Не реже одного раза в сезон проводят контрольное раскрытие створок и осмотр петель и уплотнений

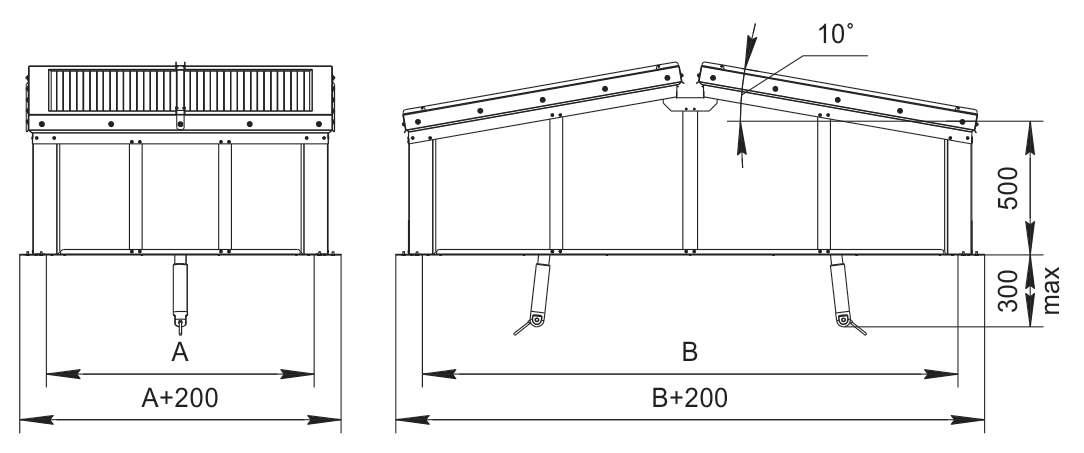

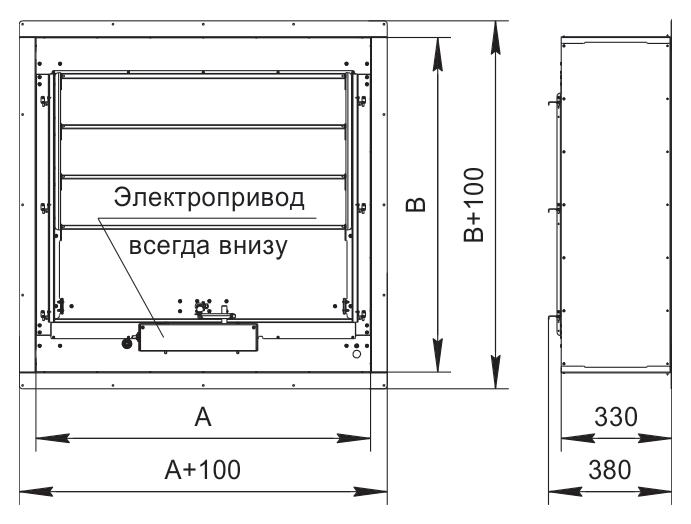

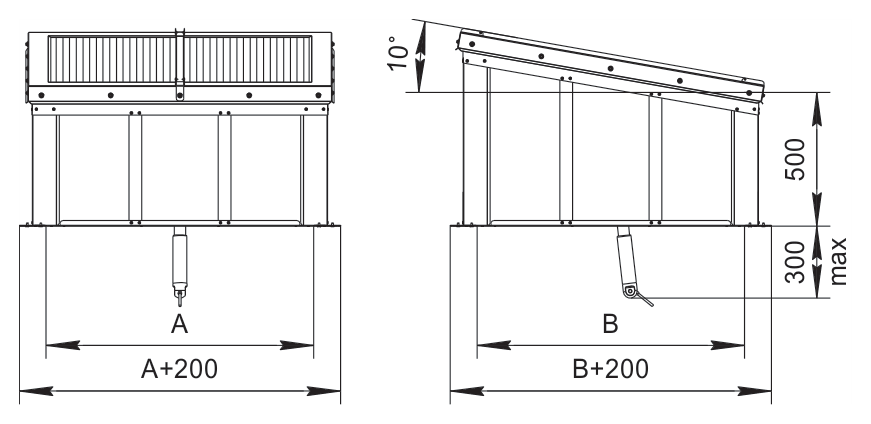

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (2 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
