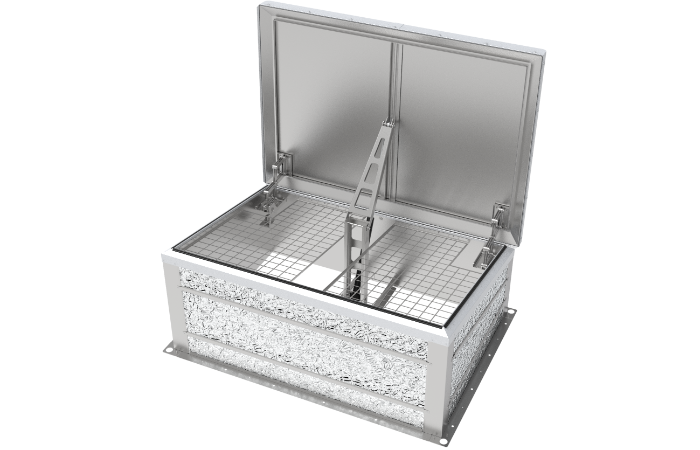

Люки дымовые ДЫМОЗОР®

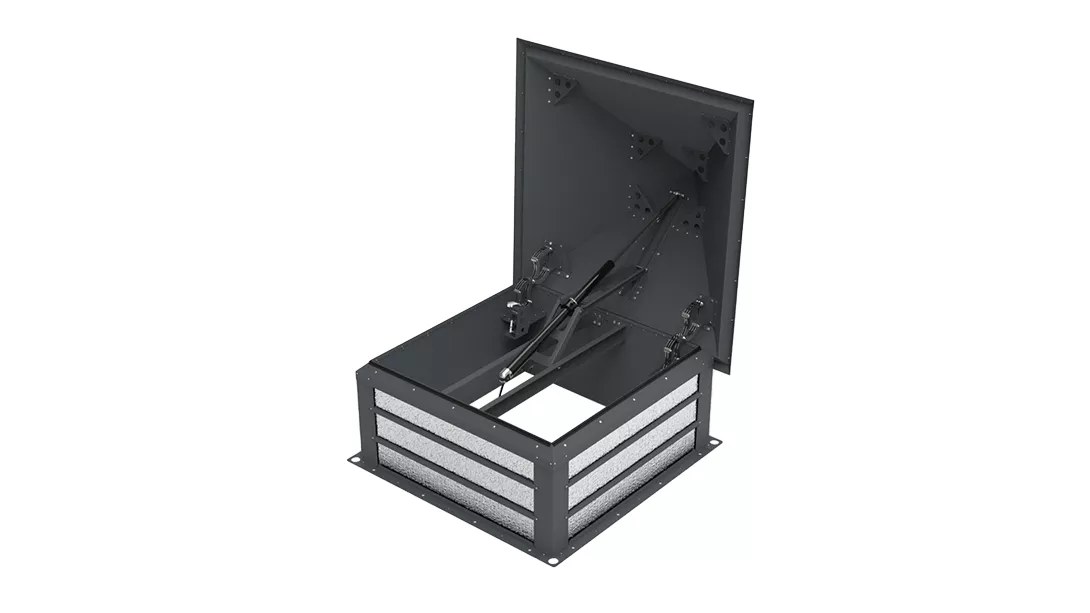

Люк дымовой ДЫМОЗОР®-600 предназначен для монтажа на плоскую кровлю здания либо с углом ската до 14 градусов и использования в системах противодымной вентиляции с естественным побуждением тяги.

Конструкция и работа

Рекомендуется для эксплуатации на зданиях, расположенных в районах с большим весом снегового покрова.

Корпус

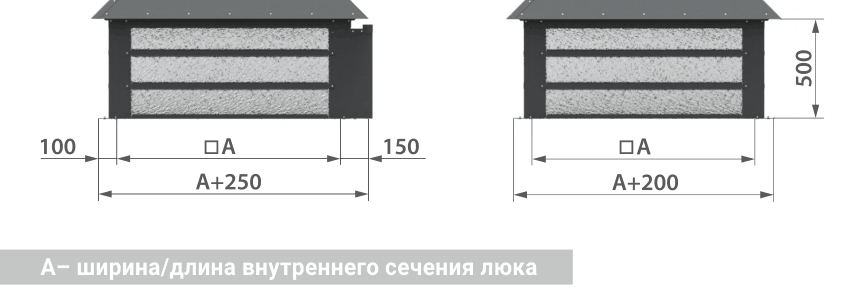

- Прямой, высотой 500 мм, изготовлен из оцинкованной стали;

- В нижней части выполнен опорный фланец для крепления к кровельной конструкции;

- Термоизоляция из фольгированной минеральной ваты толщиной 50 мм;

- Установлен нагревательный кабель, защищающий крышку от примерзания в холодное время года;

- Для исполнения М/МЛ/МП предусмотрены конструктивные элементы для присоединения люков/фонарей.

Крышка

- Одна поворотная пирамидальной формы с углами ската 45 градусов, что позволяет более, чем в два раза

- Состоит из стального каркаса, изготовленного из оцинкованной стали, утеплителя и наружного слоя из

холодногокатаного листового проката с порошковым покрытием. Крепится к корпусу посредством многоосевых петель, угол открывания крышки не мене 90 градусов. Петли расположены внутри изделия, что полностью исключает их обмерзание, способствует более удобному и качественному монтажу гидроизоляционного кровельного материала;

- Выбор типа крышки рекомендуется осуществлять с учетом требуемого сопротивления теплопередаче, регламентируемого СП 50.13330.2012 для конкретного климатического района.

Исполнительный механизм

- Один штоковый электропривод, брендированный компанией «ВЕЗА» питанием = 24В усилием 1600/3000Н размещается внутри люка под крышкой. Толкающее усилие передается на крышку напрямую или через рычажный механизм;

Что это даёт

Где применяется

• Кровли промышленных и общественных зданий
• Системы дымоудаления и естественной аэрации
