Клапан обратный лепестковый КАНАЛ-КОЛ
⚙️ Подбор и заказ
Характеристики
Описание
Клапан обратный лепестковый Канал-КОЛ устанавливается в круглых канальных системах и перекрывает сечение после остановки вентилятора, не допуская обратного перетекания воздуха по трассе.
Технические характеристики
Конструкция
Клапан состоит из круглого корпуса из оцинкованной стали и установленных в нём подпружиненных лопаток, также выполненных из оцинкованной стали. Конструкция рассчитана на присоединение к круглым воздуховодам и другим элементам канальной вентиляции с помощью хомутов.
Лопатки закреплены на общей оси и возвращаются в закрытое положение пружинами. Клапан сохраняет работоспособность при вертикальном и горизонтальном положении оси вращения лопаток, но при вертикальной оси — только при направлении потока снизу вверх и при допустимом уровне скоростей в сечении.
Принцип работы
Под действием воздушного потока при включённом вентиляторе лопатки поддерживаются в открытом положении и пропускают воздух. После отключения вентилятора лопатки автоматически возвращаются в исходное положение и перекрывают сечение клапана, останавливая обратный ток воздуха по каналу.
Исполнения и обозначения
Клапан подбирается по диаметру канала и допустимой скорости в сечении. При заказе уточняются типоразмер и ориентация установки относительно направления потока.
Как подобрать
- Диаметр присоединяемого круглого воздуховода
- Скорость воздуха в сечении клапана на рабочем режиме
- Направление потока и пространственная ориентация оси лопаток
- Допустимые потери давления в сети
- Характер перемещаемой среды: воздух и невзрывоопасные смеси
Монтаж и обслуживание
- Соблюдайте направление потока, указанное на корпусе клапана
- При вертикальной оси лопаток допускается только поток снизу вверх
- Присоединяйте клапан к воздуховодам хомутами, обеспечивая герметичность
- Оставьте доступ для осмотра лопаток и пружин
- Периодически очищайте лопатки — налипание мешает полному закрытию

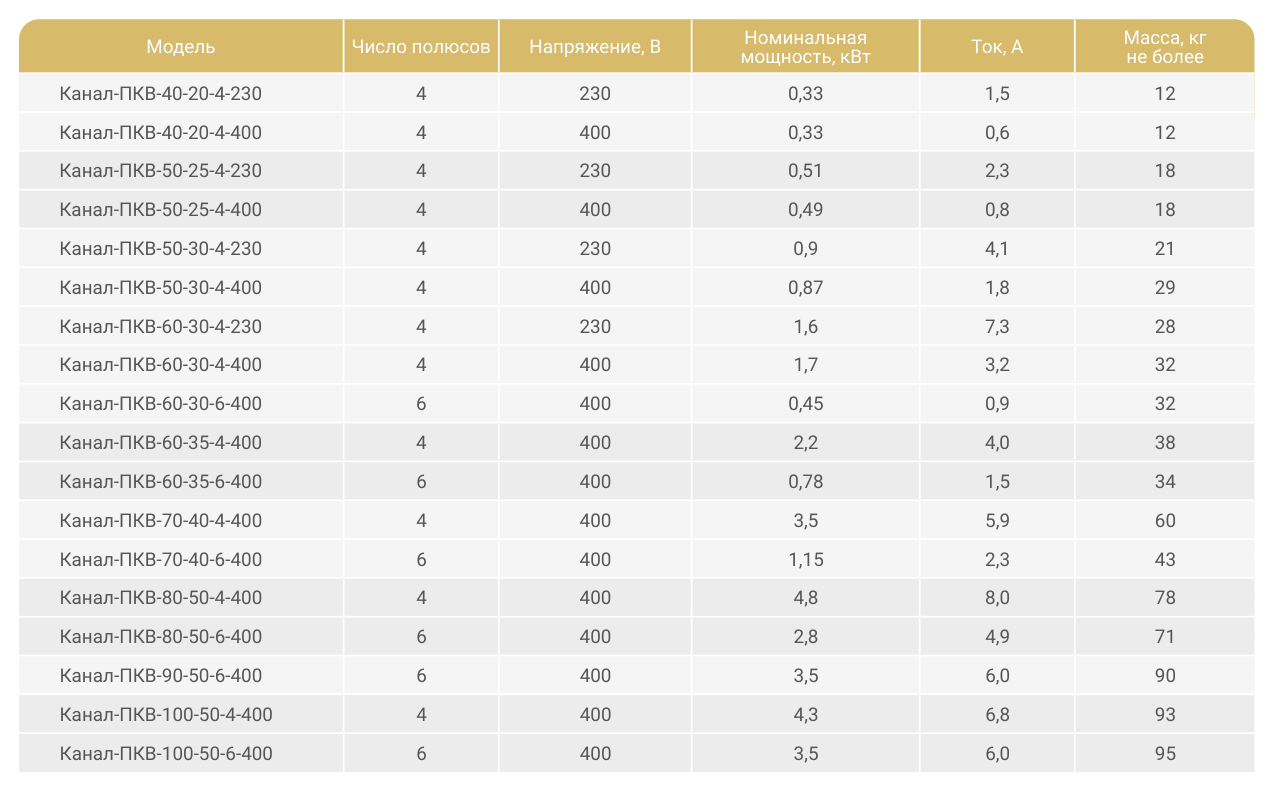

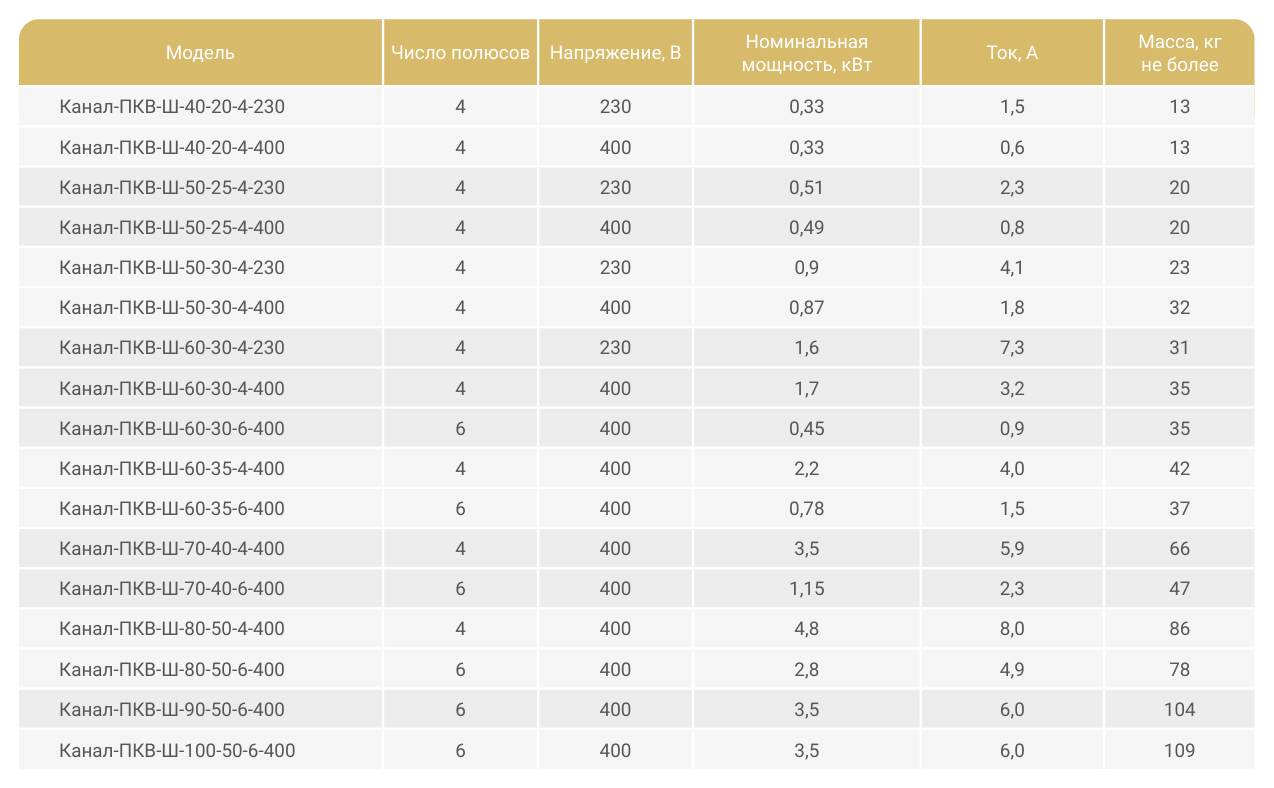

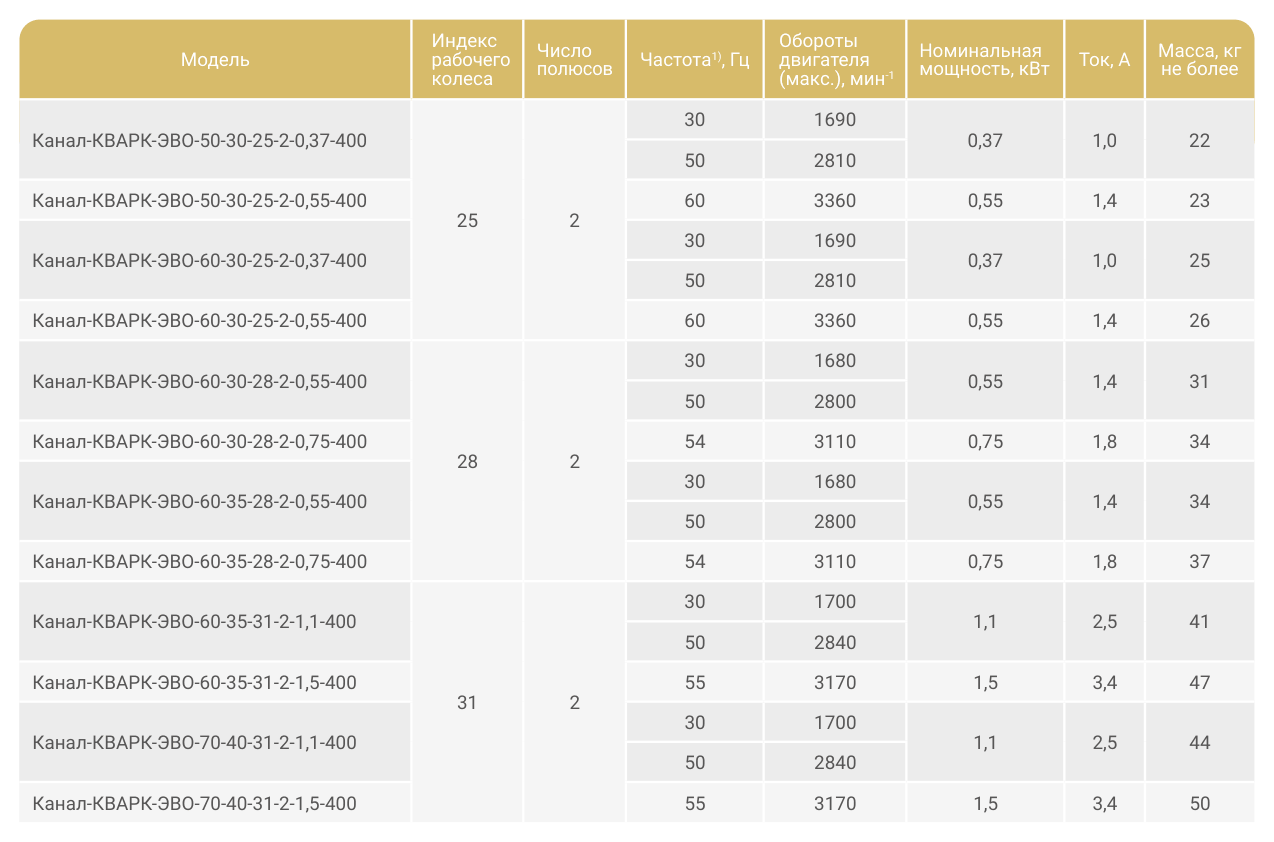

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
