Клапан обратный для круглых каналов КАНАЛ-КОЛ-К

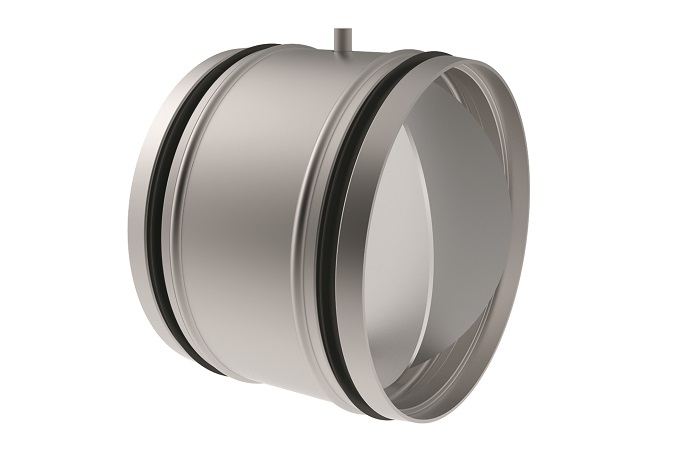

Клапан обратный КАНАЛ-КОЛ-К — лепестковый клапан для круглых воздуховодов серии КАНАЛ. Пропускает воздух только в одном направлении и закрывается при остановке вентилятора, исключая обратный переток по каналу.

Технические характеристики

Конструкция

Клапан выполнен в виде обечайки с присоединительными размерами под круглый воздуховод. Внутри на центральной опоре закреплены подпружиненные лепестки, которые в потоке отклоняются к стенкам, а при его исчезновении возвращаются в закрытое положение.

Лепестки изготавливают из лёгкого листового материала, корпус — из оцинкованной стали, в коррозионностойком исполнении — из нержавеющей. Конструкция не имеет привода и внешнего питания: клапан работает от перепада давления, создаваемого самим потоком воздуха.

Принцип работы

При работе вентилятора динамический напор отжимает лепестки и клапан открывается, оказывая небольшое сопротивление потоку. После остановки вентилятора лепестки закрываются под собственным весом и усилием пружин, отсекая канал: это предотвращает опрокидывание тяги, переток между параллельными ветками и поступление наружного воздуха в помещение.

Исполнения и обозначения

Как подобрать

• По диаметру круглого воздуховода на участке установки.
• По расходу и скорости потока — они должны обеспечивать уверенное открытие лепестков.
• По положению монтажа: горизонтальный или вертикальный участок канала.
• По допустимому местному сопротивлению, которое закладывают в напор вентилятора.
• По среде и температуре — от них зависит материал корпуса и лепестков.

Монтаж и обслуживание

• Клапан устанавливают строго по стрелке направления потока на корпусе.
• Место выбирают на прямом участке за вентилятором, вне зоны завихрений после отводов.
• Проверяют, что лепестки свободно открываются и полностью закрываются под собственным весом.
• Стыки герметизируют: подсос мимо корпуса сводит на нет эффект отсечки.
• При осмотрах очищают лепестки и опоры от пыли — налипания мешают плотному закрытию.

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
