Клапан балансировочный КЛАБ для круглых каналов

Клапан балансировочный КЛАБ для круглых каналов служит для регулирования расхода приточного и вытяжного воздуха в системах канальной вентиляции и кондиционирования. Круглый корпус с поворотной лопаткой встраивается в воздуховод.

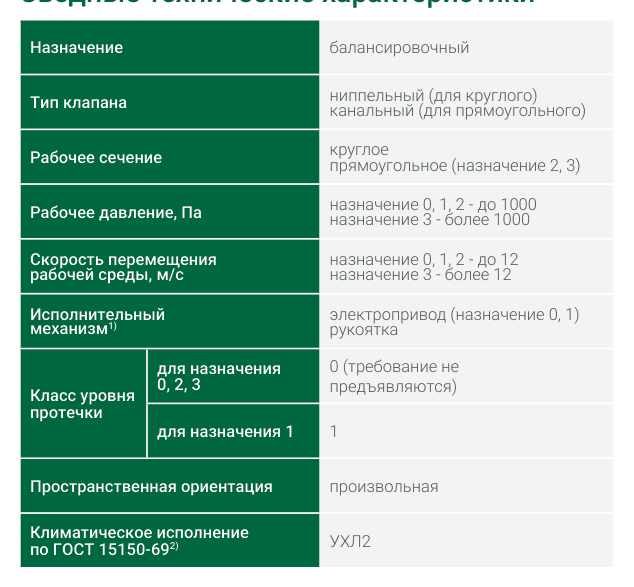

Технические характеристики

Конструкция

Клапан имеет круглый корпус с установленной внутри лопаткой; конструктивные элементы выполнены из оцинкованной стали. Такая компоновка обеспечивает пропорциональную зависимость расхода воздуха через клапан от угла поворота лопатки, поэтому настройка предсказуема и повторяема.

Клапан изготавливается отсечного или регулирующего типа. У отсечного на корпусе нет номограммы подбора расхода, а на лопатке дополнительно установлен резиновый уплотнитель, уменьшающий утечки в закрытом состоянии. У регулирующего на корпусе нанесена номограмма расхода в зависимости от перепада давления и угла поворота, а лопатка выполнена без уплотнителя.

Принцип работы

Поворот лопатки меняет живое сечение канала и, соответственно, сопротивление участка: так расход воздуха в ветви приводится к проектному значению. Регулирующее исполнение настраивается по номограмме на корпусе, отсечное используется для полного перекрытия ветви. Клапан сохраняет работоспособность вне зависимости от пространственной ориентации.

Исполнения и обозначения

Как подобрать

• Диаметр круглого воздуховода, в который встраивается клапан
• Задача: балансировка расхода или полное перекрытие ветви
• Тип клапана — регулирующий с номограммой или отсечной с уплотнителем
• Расчётный расход воздуха и перепад давления на клапане
• Тип привода: ручной для местного или электрический для дистанционного управления

Монтаж и обслуживание

• Клапан работоспособен вне зависимости от пространственной ориентации
• Устанавливают на прямом участке, чтобы поток на входе был равномерным
• Сохраняют доступ к рукоятке или электроприводу для настройки и обслуживания
• Регулирующее исполнение настраивают по номограмме на корпусе клапана
• Периодически проверяют лёгкость хода лопатки и состояние уплотнителя

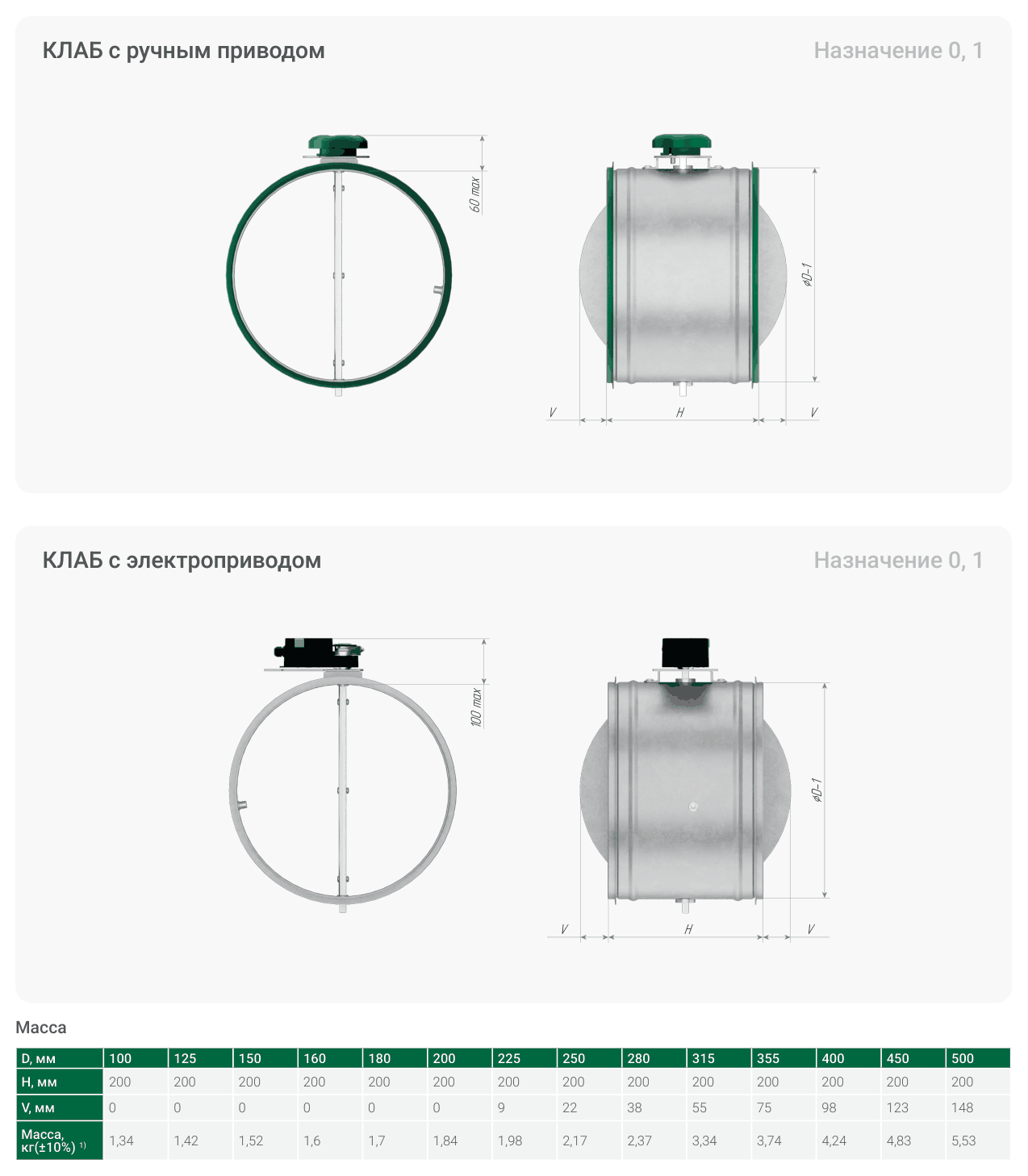

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
