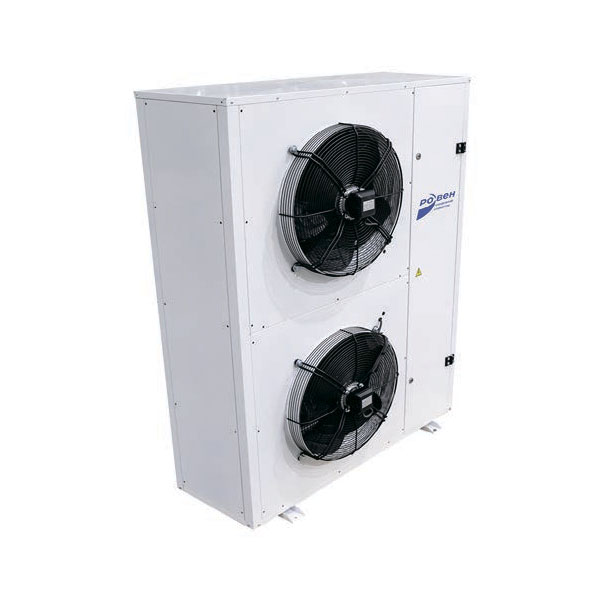

Компрессорно-конденсаторный блок ККБ

Компрессорно-конденсаторный блок ККБ — наружный агрегат холодоснабжения, работающий в паре с испарителем непосредственного охлаждения в приточной установке или центральном кондиционере. Обеспечивает охлаждение и осушение приточного воздуха.

Технические характеристики

Конструкция

Блок объединяет компрессор, воздушный конденсатор с вентиляторами и приборы холодильного контура в общем корпусе из стали с защитным покрытием. Корпус рассчитан на наружную установку и защищает узлы от осадков и механических повреждений.

Холодильный контур комплектуется запорной и защитной арматурой, фильтром-осушителем и приборами контроля давления. Электрическая часть выводится на клеммную коробку для подключения питания и связи с автоматикой обслуживаемой вентиляционной установки.

Принцип работы

Компрессор сжимает хладагент, в конденсаторе теплота отводится наружным воздухом, после чего жидкий хладагент подаётся в испаритель, встроенный в приточную установку. Там он кипит, отбирая теплоту у приточного воздуха, и возвращается в компрессор. Производительность блока согласуют с холодопроизводительностью испарителя.

Исполнения и обозначения

Как подобрать

• Требуемая холодопроизводительность по расчёту приточной установки
• Тип испарителя непосредственного охлаждения и его параметры
• Расчётная температура наружного воздуха в тёплый период
• Длина и перепад высот фреоновой трассы
• Место установки блока и допустимый уровень шума

Монтаж и обслуживание

• Блок устанавливают на открытой площадке с притоком воздуха к конденсатору и свободным выбросом
• Фреоновую трассу выполняют по проекту с соблюдением уклонов и маслоподъёмных петель
• Трубопроводы теплоизолируют, соединения проверяют на герметичность и вакуумируют
• Управление согласуют с автоматикой приточной установки, включая защиты по температуре
• Теплообменник конденсатора периодически очищают от загрязнений

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
