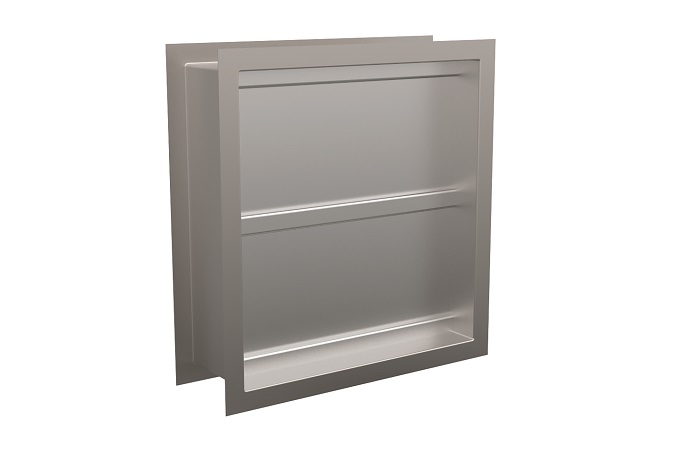

Клапаны обратные лепестковые Канал-КОЛ

Клапаны обратные лепестковые Канал-КОЛ — канальные клапаны серии КАНАЛ, пропускающие воздух только в одном направлении. Закрываются при остановке вентилятора и исключают обратный переток по системе.

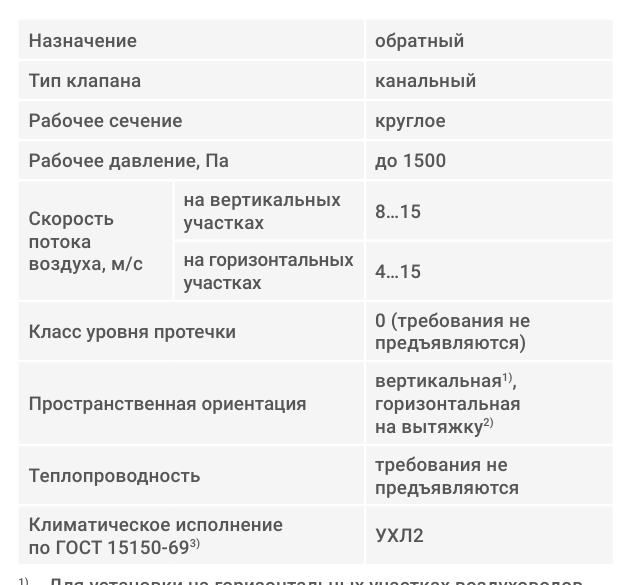

Технические характеристики

Конструкция

Клапан выполнен в корпусе с фланцами под воздуховод, внутри которого на опорах закреплены подпружиненные лепестки. В потоке они отклоняются и открывают проход, при исчезновении напора возвращаются в закрытое положение под собственным весом и усилием пружин.

Лепестки изготавливают из лёгкого листового материала, корпус — из оцинкованной стали, в коррозионностойком исполнении — из нержавеющей. Привод и питание конструкции не нужны: клапан управляется самим перепадом давления в канале.

Принцип работы

Пока вентилятор работает, лепестки открыты и оказывают потоку небольшое сопротивление. После остановки они закрываются, отсекая канал: это предотвращает опрокидывание тяги, переток воздуха между параллельно работающими ветками и поступление наружного воздуха в помещение через неработающую систему.

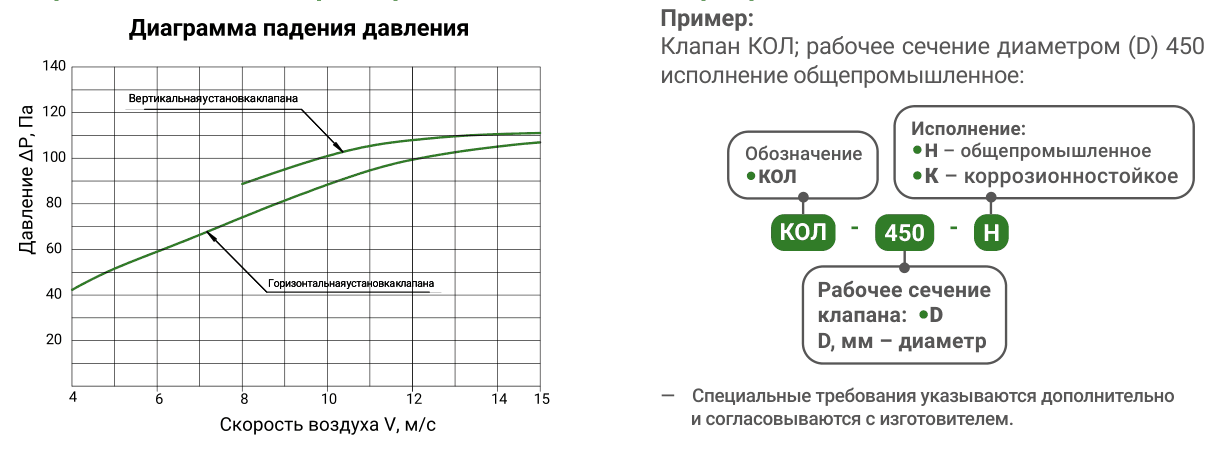

Исполнения и обозначения

Как подобрать

• По сечению воздуховода и присоединительным размерам.
• По расходу и скорости потока — они должны обеспечивать уверенное открытие лепестков.
• По положению монтажа: горизонтальный или вертикальный участок.
• По местному сопротивлению, которое учитывают в расчёте напора вентилятора.
• По среде и температуре перемещаемого воздуха.

Монтаж и обслуживание

• Клапан ставят строго по направлению потока, обозначенному на корпусе.
• Место выбирают на прямом участке за вентилятором, вне зоны завихрений.
• Перед пуском вручную проверяют свободный ход и полное закрытие лепестков.
• Фланцевые соединения герметизируют — подсос мимо корпуса снимает эффект отсечки.
• При осмотрах очищают лепестки и опоры от пыли и налипаний.

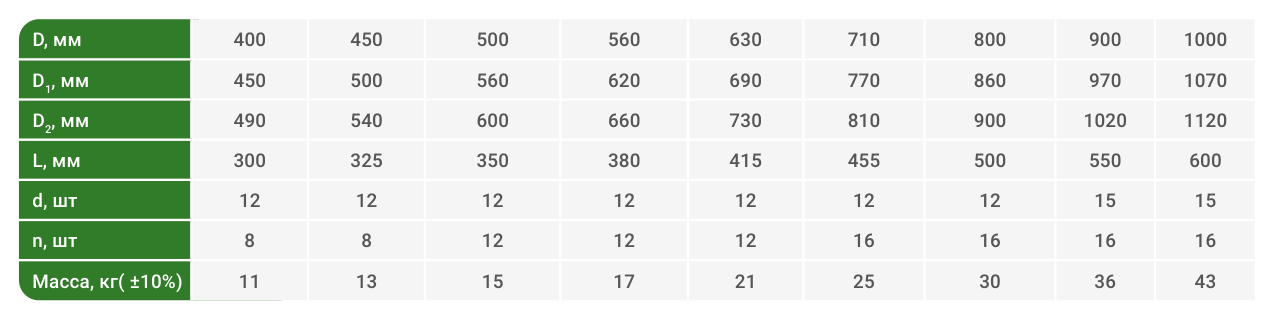

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
