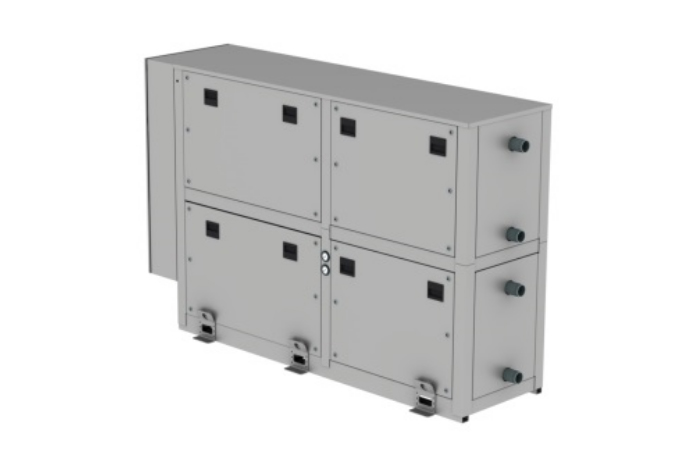

Чиллеры с водяным охлаждением конденсатора АкваМАРК 341, 452 и 141 серии имеют диапазон холодопроизводительности от 25 до 1 300 кВт. Агрегаты предназначены для монтажа внутри зданий, опционально комплектуются драйкулерами (сухими градирнями) МАВО.Д, которые устанавливаются на улице.
К чиллерам АкваМАРК 341, 452 и 141 серии предлагаются отдельные гидравлические модули АкваВЕНС 2.0 с центробежными насосами, аккумулирующими баками и другими необходимыми элементами для работы с холодильными машинами.
Чиллеры АкваМАРК 341, 452 и 141 серии совместно с центральными кондиционерами ВЕРОСА и фанкойлами Вендо составляют комплексное решение для проектирования различных систем кондиционирования помещений любого назначения.
Основные компоненты
Корпус
Корпус чиллера АкваМАРК имеет рамную конструкцию, изготовленную из оцинкованных стальных профилей с порошковым полиэфирным покрытием. Легкосъёмные внешние панели обеспечивают удобный доступ к компонентам агрегата, в том числе к шкафу управления.
Компрессоры
Высокоэффективный спиральные компрессоры с низким уровнем шума и внутренней тепловой защитой установлен на резиновых виброопорах. Компрессоры стандартно поставляются с нагревателем картера.
Испаритель и конденсатор
Пластинчатые неразборные теплообменники, изготовленные из нержавеющей стали AISI 316, гарантируют высокий коэффициент теплообмена. Конструкция теплообменников позволяет обеспечивать равномерное распределение теплоносителя.
В кожухотрубных теплообменниках (серия АкваМАРК 452) используются медные трубы. Конструкция позволяет снизить гидравлическое сопротивление по стороне теплоносителя.
Испаритель и конденсатор чиллера АкваМАРК теплоизолированы. На входе и выходе испарителя имеются датчики температуры теплоносителя. На конденсаторе установлен 3-х ходовой клапан с приводом.
На испарителе на стороне теплоносителя в стандартной комплектации устанавливается реле перепада давления (или реле протока).
Холодильный контур
Контур хладагента чиллера АкваМАРК включает в себя: фильтр-осушитель, смотровое стекло с индикатором влажности, соленоидный вентиль, терморегулирующий вентиль, манометры высокого и низкого давления, датчики давления всасывания и нагнетания, датчики температуры всасывания (при наличии ЭРВ).
На стороне теплоносителя в стандартной комплектации устанавливается реле перепада давления (или реле протока).
Система автоматики
Шкаф управления чиллера АкваМАРК имеет в своем составе контроллер с выносным или встроенным графическим терминалом, защитно-коммутационную и пускорегулирующую аппаратуру, вспомогательные элементы автоматики. Имеется функция удалённого включения / выключения оборудования.
Контроллер чиллера АкваМАРК оснащен ЖК-дисплеем, позволяющий получать все необходимые рабочие параметры чиллера, а также управлять его работой. Основные функции контроллера: регулирование температуры теплоносителя, защита испарителя от обмерзания, защита компрессора от работы короткими циклами, вывод информации о фактических значениях температуры теплоносителя.
Шкаф управления имеет степень защиты IP54.
Оборудование полностью собрано и испытано на заводе-изготовителе. Картеры компрессоров заправлены маслом.
Агрегат со встроенным конденсатором заправлен хладагентом.
Климатическое исполнение
Агрегаты АкваМАРК стандартно изготавливаются в климатическом исполнении: У2 (хранение: от -30°С до +50°С, эксплуатация: стандартно от +5°С до +45°С).
Агрегаты АкваМАРК с опцией ДП или ДШ изготавливаются в климатическом исполнении: У1 (хранение: от -30°С до +50°С, эксплуатация: стандартно от +5°С до +45°С).
Акустические исполнения чиллеров АкваМАРК
— Стандартное
— Исполнение с низким уровнем шума – опция ДШ (защитные панели с шумоизоляцией)
