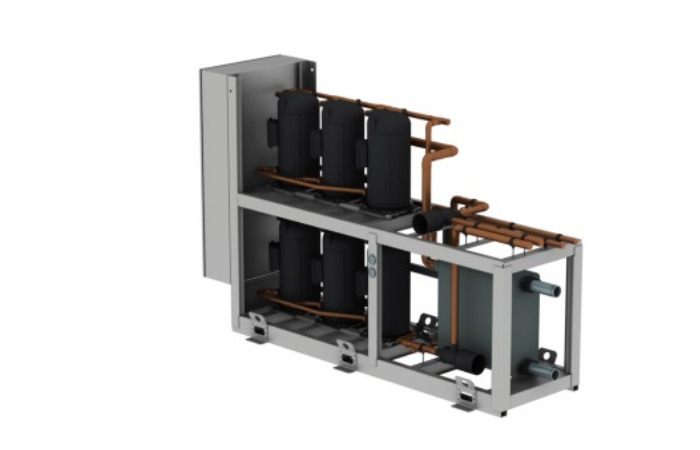

Чиллеры с выносным конденсатором АкваМАРК 301, 402 и 101 серии имеют диапазон холодопроизводительности от 25 до 1300 кВт. Агрегаты предназначены для монтажа внутри зданий, опционально комплектуются выносными конденсаторами МАВО.К, которые устанавливаются на улице.
К чиллерам с выносным конденсатором АкваМАРК 301, 402 и 101 серии предлагаются отдельные гидравлические модули АкваВЕНС 2.0 с центробежными насосами, аккумулирующими баками и другими необходимыми элементами для работы с холодильными машинами.
Чиллеры с выносным конденсатором АкваМАРК 301, 402 и 101 серии совместно с центральными кондиционерами ВЕРОСА и фанкойлами Вендо составляют комплексное решение для проектирования различных систем кондиционирования помещений любого
назначения.
Основные компоненты
Корпус
Корпус чиллера АкваМАРК имеет рамную конструкцию, изготовленную из оцинкованных стальных профилей с порошковым полиэфирным покрытием. Легкосъёмные внешние панели обеспечивают удобный доступ к компонентам агрегата, в том числе к шкафу управления.
Компрессоры
Высокоэффективный спиральные компрессоры с низким уровнем шума и внутренней тепловой защитой установлен на резиновых виброопорах. Компрессоры стандартно поставляются с нагревателем картера.
Испаритель
Пластинчатые неразборные испарители, изготовленные из нержавеющей стали AISI 316, гарантируют высокий коэффициент теплообмена.
В кожухотрубных испарителях (серия АкваМАРК 402) используются медные трубы. Конструкция позволяет снизить гидравлическое сопротивление по стороне теплоносителя.
Конструкция теплообменника позволяет обеспечивать равномерное распределение теплоносителя в каналах. Испаритель чиллера АкваМАКК теплоизолирован, на входе и выходе имеются датчики температуры теплоносителя.
На стороне теплоносителя в стандартной комплектации устанавливается реле перепада давления (или реле протока).
Холодильный контур
Контур хладагента чиллера АкваМАРК включает в себя: механический или электронный ТРВ, фильтр-осушитель, смотровое стекло с индикатором влажности, соленоидный вентиль (при механическом ТРВ), терморегулирующий вентиль, манометры высокого и низкого давления, датчики давления всасывания и нагнетания, датчики температуры всасывания (при наличии ЭРВ).
Система автоматики
Шкаф управления чиллера АкваМАРК имеет в своем составе контроллер с выносным или встроенным графическим терминалом, защитно-коммутационную и пускорегулирующую аппаратуру, вспомогательные элементы автоматики. Имеется функция удалённого включения / выключения оборудования.
Контроллер чиллера АкваМАРК оснащен ЖК-дисплеем, позволяющий получать все необходимые рабочие параметры чиллера, а также управлять его работой. Основные функции контроллера: регулирование температуры теплоносителя, защита испарителя от обмерзания, защита компрессора от работы короткими циклами, вывод информации о фактических значениях температуры теплоносителя.
Шкаф управления имеет степень защиты IP54.
В ШУ чиллеров АкваМАРК 101 предусмотрена возможность управления вентиляторами выносных конденсаторов.
В ШУ чиллеров АкваМАРК 301 возможно предусмотреть систему управления вентиляторами выносных конденсаторов (только по Бланку-заказу).
Регулирование давления конденсации может осуществляться шкафом управления выносного конденсатора (например, МАВО.К).
Оборудование полностью собрано и испытано на заводе-изготовителе. Картеры компрессоров заправлены маслом.
При поставке с завода холодильный контур чиллеров с выносным конденсатором АкваМАРК 301 / 402 / 101 заправлен азотом сухим чистым по ГОСТ 9293-74. Заправка хладагентом должна производиться после монтажа агрегата на объекте. Хладагент заказывается отдельно.
Рекомендуемую массу хладагента для заправки чиллеров с выносным конденсатором АкваМАРК 301 / 402 / 101 можно определить только, зная конфигурацию трассы.
Климатическое исполнение
Агрегаты АкваМАРК стандартно изготавливаются в климатическом исполнении: У2 (хранение: от -30°С до +50°С, эксплуатация: стандартно от +15°С до +45°С, при использовании выносного конденсатора с EC-вентиляторами: от +5°С до +45°С). При использовании опции ЗК или зимнего комплекта МОК-НТ-АКВА-R410A для чиллеров АкваМАРК 301, диапазон эксплуатации: от -40°С до +45°С).
Агрегаты АкваМАРК с опцией ДП или ДШ изготавливаются в климатическом исполнении: У1 (хранение: от -30°С до +50°С, эксплуатация: стандартно от +15°С до +45°С, при использовании выносного конденсатора с EC-вентиляторами: от +5°С до +45°С).
Акустические исполнения чиллеров с выносным конденсатором АкваМАРК 301 / 402 / 101
— Стандартное
— Исполнение с низким уровнем шума – опция ДШ (защитные панели с шумоизоляцией)
