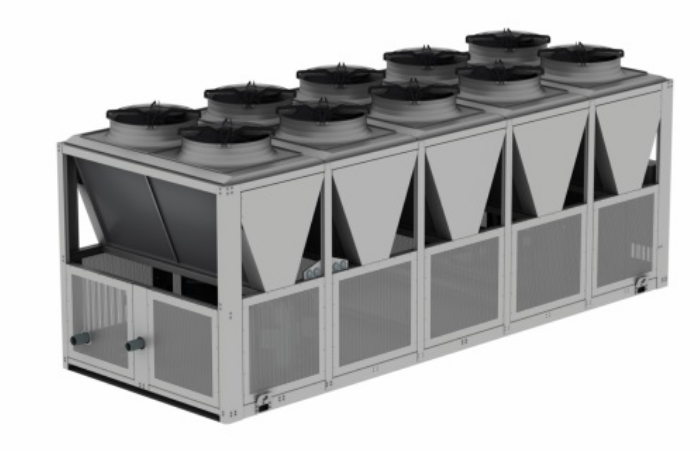

АКВА-МАКК – это водоохлаждающий агрегат (чиллер), производства компании ” ВЕЗА” . Выполнен в едином корпусе, в состав которого входят: конденсатор, вентилятор, компрессор, испаритель, холодильная автоматика, блок управления и коммутации. В стандартной комплектации агрегат заправлен озонобезопасным хладагентом R410А. По запросу АКВА-МАКК может быть заказан в специальном исполнении: хладагент R407C и R134A. Диапазон рабочих температур окружающего воздуха от +5 до +46 °С. В модельном ряду представлены агрегаты холодопроизводительностью от 40 до 640 кВт.
Основные компоненты
Корпус
Корпус чиллера АкваМАКК имеет рамную конструкцию, изготовленную из оцинкованных стальных профилей с порошковым полиэфирным покрытием. Компрессор и основные компоненты холодильного агрегата размещаются таким образом, чтобы облегчить работы по техническому обслуживанию и ремонту оборудования. Съёмные внешние панели чиллера АкваМАКК обеспечивают удобный доступ к компонентам установки. Силовой каркас увеличенной жесткости разработан с учетом безопасной транспортировки в российских дорожных условиях.
Компрессор
Высокоэффективные спиральные или винтовые компрессоры с низким уровнем шума и внутренней тепловой защитой устанавливаются на резиновых виброопорах. Компрессоры стандартно поставляются с нагревателем картера.
Конденсатор воздушного охлаждения
Батарея конденсатора чиллера АкваМАКК изготовлена из медных труб и алюминиевых рёбер, обеспечивающих эффективный теплообмен. Большая теплообменная поверхность позволяет эксплуатировать чиллеры АкваМАКК даже при очень высокой температуре наружного воздуха до +45°С. Конденсатор со специальным гладким оребрением, без просечек, с большим шагом ламелей от 2,5 до 2,0 мм (выше стандартных для европейских норм 1,2 – 1,8 мм) устойчив к длительной работе в тяжелых условиях, легко очищается от загрязнений, устойчив к грязному городскому воздуху. Толщина оребрения 0,12 мм позволяет проводить очистку мойкой высокого давления без риска повреждения ламелей.
В случае, если агрегат устанавливается в агрессивных средах, по запросу может быть произведена защитная обработка оребрения конденсатора.
Осевые вентиляторы
Электродвигатели вентиляторов оснащены встроенной тепловой защитой. Конструкция лопастей обеспечивает низкий уровень шума. Каждый вентилятор чиллера АкваМАКК оборудован защитной решёткой.
Испаритель
Пластинчатые неразборные испарители, изготовленные из нержавеющей стали AISI 316, гарантируют высокий коэффициент теплообмена.
В кожухотрубных испарителях (серия АкваМАКК 432) используются медные трубы. Конструкция позволяет снизить гидравлическое сопротивление по стороне теплоносителя.
Конструкция теплообменника позволяет обеспечивать равномерное распределение теплоносителя в каналах. Испаритель чиллера АкваМАКК теплоизолирован, на входе и выходе имеются датчики температуры теплоносителя.
На стороне теплоносителя в стандартной комплектации устанавливается реле перепада давления (или реле протока).
Холодильный контур
Контур хладагента чиллера АкваМАКК включает в себя: механический или электронный ТРВ, фильтр-осушитель, смотровое стекло, предохранительный клапан на стороне высокого давления, предохранительные реле высокого и низкого давления, датчики давления всасывания и нагнетания, датчики температуры всасывания (при наличии ЭРВ).
Климатическое исполнение
Агрегаты АкваМАКК стандартно изготавливаются в климатическом исполнении: У1 (хранение: от -30°С до +50°С, диапазон эксплуатации: стандартно от +15°С до +45°С, с EC-вентиляторами (опция ЕС): от +5°С до +45°С), при наличии опции ЗК: от -20°С до +45°С. Агрегаты могут быть изготовлены в специальном климатическом исполнении (опционально).
Система автоматики
Шкаф управления чиллера АкваМАКК имеет в своем составе контроллер с выносным или встроенным графическим терминалом, защитно-коммутационную и пускорегулирующую аппаратуру, вспомогательные элементы автоматики.. Имеется функция удалённого включения / выключения оборудования. Для версий со встроенным гидромодулем осуществляется управление насосной группой. В агрегатах без встроенного гидромодуля в ШУ формируется команда (“сухой контакт”) на включение внешнего гидромодуля.
Контроллер чиллера АкваМАКК оснащен ЖК-дисплеем, позволяющим получать все необходимые рабочие параметры чиллера, а также управлять его работой. Основные функции контроллера: регулирование температуры теплоносителя, защита испарителя от обмерзания, защита компрессора от работы короткими циклами, вывод информации о фактических значениях температуры теплоносителя.
Шкаф управления имеет степень защиты IP54.
Встроенный гидромодуль (опционально)
Гидромодуль чиллера АкваМАКК устанавливается в нижней части агрегата. В комплектацию входят: циркуляционные насосы (один или два), предохранительный клапан, манометр, клапаны заправки и слива теплоносителя, воздуховыпускной клапан, расширительный бак, аккумулирующий бак (опционально).
Оборудование полностью собрано и испытано на заводе-изготовителе, в состоянии поставки заправлено хладагентом и маслом
Все чиллеры запускаются и испытываются под нагрузкой с теплоносителем.
