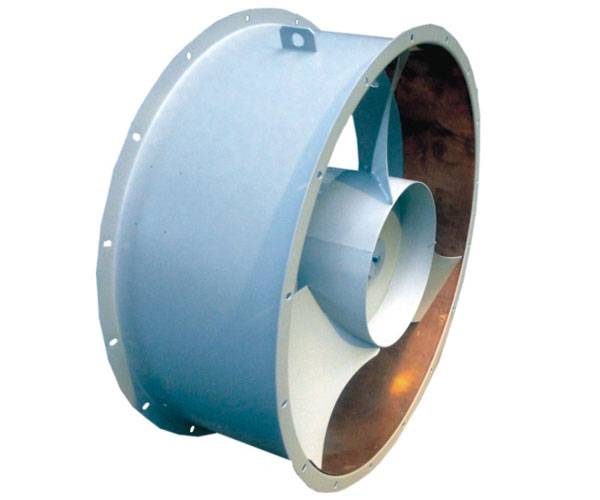

Вентиляторы осевые взрывозащищенные ВО 12-303-В
Вентилятор осевой ВО 12-303-В (далее по тексту «вентилятор») предназначен для перемещения воздуха и других газо-паровоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха.
Вентилятор ВО 12-303-В/К предназначен для перемещения воздуха и других газопаровоздушных смесей, не агрессивных к нержавеющей стали, но вызывающих усиленную коррозию углеродистой стали.
Перемещаемая среда не должна содержать липких веществ, волокнистых материалов с содержанием пыли и других твердых примесей в количестве не более 100мг/м?.
Исполнение вентиляторов:
- ВО 12-303-В – взрывозащищенный;
- ВО 12-303-В/К – взрывозащищенный, коррозионностойкий.
Вентилятор предназначен для применения во взрывоопасных зонах класса 1 и 2, категории IIA и IIB, группы Т1…Т4 (классификацию – см. ГОСТ 30852.9-2002, ГОСТ 30852.11-2002, ГОСТ IEC 60079-10-1-2011, ГОСТ Р МЭК 60079-20-1-2011) в соответствии с присвоенной маркировкой взрывозащиты, ГОСТ 31441.1-2011, ОСТ 30852.13-2002, ГОСТ IEC 60079-14-2011.
Конструкция
Вентилятор осевой имеет рабочее колесо с шестью листовыми лопатками, которые установлены под углом 30° или 35°. Перед рабочим колесом может быть установлен направляющий аппарат (НА) с углами установки лопаток 5° и 10°. Направляющий аппарат создает подкрутку потока перед входом на лопатки колеса и обеспечивает повышение создаваемого вентилятором давления. Возможна работа вентилятора без направляющего аппарата.
Корпус и рабочее колесо изготовлены из углеродистой стали.
Взрывобезопасность вентилятора обеспечена конструкционной безопасностью “с” – IIGbcT4 , применением искробезопасных пар материалов латунь (медь) – сталь, в местах возможного соприкосновения стационарных и вращающихся частей вентилятора, а также обеспечением соответствующих зазоров между вращающимися компонентами и корпусом вентилятора согласно ГОСТ Р 55026-2012.
Электродвигатель вентилятора врывозащищенного исполнения, с видом взрывозащиты “d” взрывонепроницаемая оболочка. Ex маркировка электродвигателей должна соответствовать области применения, согласно ГОСТ IEC 60079-14-2011, регламентирующим применение электро-оборудования во взрывоопасных зонах.
Допускается эксплуатация вентилятора с вертикальным расположением оси. Вентиляторы производятся в двух модификациях: исполнение <01> и <02>. Монтаж вентиляторов исполнения <01> (без основания) производится непосредственно по фланцу вентилятора. Вентиляторы исполнения <02> выполняются с основанием. Таким образом, упрощается установка вентилятора в горизонтальном положении.
Эксплуатация
Вентиляторы предназначены для эксплуатации в макроклиматических районах с умеренным (У) климатом 2-й категории размещения по ГОСТ 15150 и комплектуются электродвигателями в климатическом исполнении У2 по ГОСТ 15150.
– Температура окружающей среды от – 45° С до + 40° С.
– Температура перемещаемой среды не должна превышать + 50° С
Вентиляторы также могут быть изготовлены в климатическом исполнении УХЛ2 и Т2 по ГОСТ 15150, при условии комплектования соответствующим электродвигателем При защите электродвигателя от атмосферных воздействий допускается использование вентилятора в условиях умеренного, холодного и тропического климата (в соответствии с климатическим исполнением электродвигателя) по 1-й категории размещения.
Среднее квадратическое значение виброскорости внешних источников вибрации в местах установки вентиляторов не должно превышать 2 мм/с.

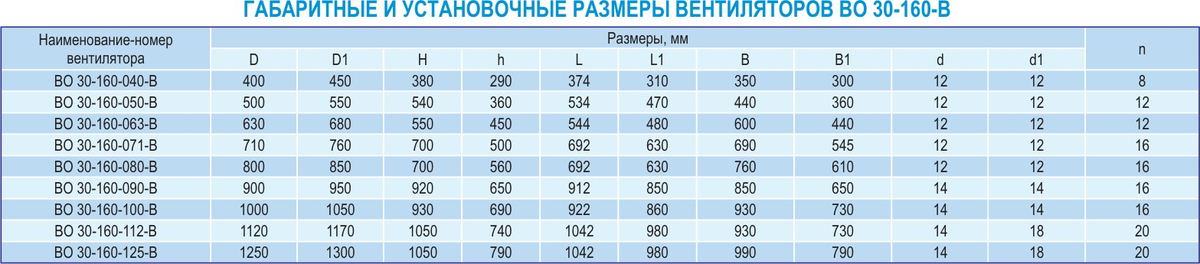

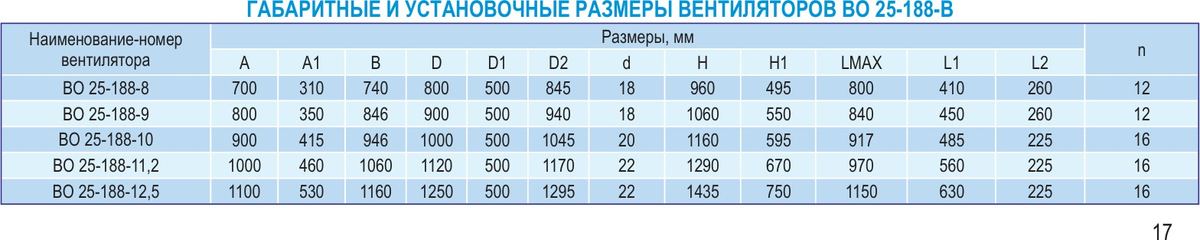

Габаритные и присоединительные размеры

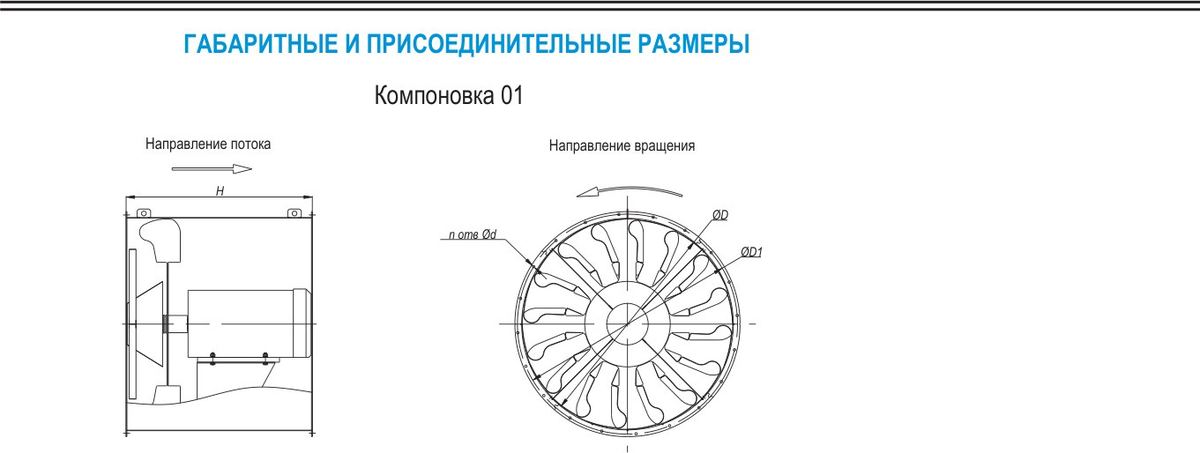

Габаритные и установочные размеры
Акустические характеристики
Примечание
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице. На границах рабочего участка аэродинамической характеристики уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
