Описание

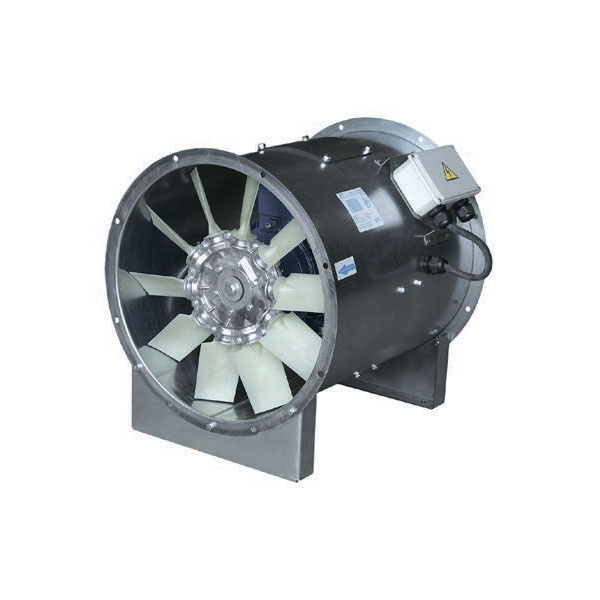

Вентиляторы осевые напорные РОСА-500 обладают рядом преимуществ перед аналогичными решениями, представленными на рынке: малая габаритность, высокая экономичность, надежность. Исполнение вентиляторов общепромышленное.
Вентиляторы РОСА-500 являются приточными вентиляторами избыточного давления (используются для наддува, нагнетания).
По отдельной заявке возможно изготовление вентиляторов РОСА-500 с типом корпуса: 20, 30.
Вентиляторы РОСА-500 обладают рядом преимуществ:
- компактностью – при разработке конструкции вентиляторов использованы принципы максимальной энергоёмкости изделия; проведенные прочностные и аэродинамические исследования позволили создать конструкцию с минимальным аэродинамическим сопротивлением;
- высокой технологичностью – при изготовлении используются станки с ЧПУ, производственные процессы при подготовке элементов изделия основаны на принципах автоматизации и минимального участия человека;
- высокой экономичностью при эксплуатации – технические характеристики вентиляторов, представленных в рядах РОСА-500 можно охарактеризовать максимальной нагруженностью электродвигателя, при комплектации вентиляторов учтены особенности «вентиляторной схемы»;
- значительной эффективностью – при разработке учтены принципы высокой обтекаемости элементов проточной части, что позволило увеличить диапазон рабочих режимов вентиляторов группы РОСА-500 без повышения энергопотребления.
Описание
Габаритные и присоединительные размеры
|
№ вентилятора |
D |
D1 |
D2 |
d |
n |
|
4,0 |
400 |
460 |
436 |
12 |
8 |
|
4,5 |
450 |
510 |
486 |
12 |
8 |
|
5,0 |
500 |
560 |
536 |
12 |
12 |
|
5,6 |
560 |
660 |
620 |
12 |
12 |
|
6,3 |
630 |
730 |
690 |
12 |
12 |
|
7,1 |
710 |
810 |
770 |
12 |
16 |
|
8,0 |
800 |
900 |
860 |
12 |
16 |
|
9,0 |
900 |
1035 |
960 |
12 |
16 |
|
10,0 |
1000 |
1135 |
1070 |
12 |
16 |
|
11,2 |
1120 |
1255 |
1195 |
12 |
16 |
|
12,5 |
1250 |
1385 |
1320 |
12 |
16 |
* Размер L указан в технических характеристиках.
Технические характеристики
|
№ вент |
Наименование |
N, кВт |
n, об/мин |
Ток, А при 380В |
L, мм |
Масса*, кг |
|
4,0 |
РОСА-500/10-4,0-О-R3L/4,0/PAG/73-1,1/3000/220-380 |
1,1 |
2760 |
2,65 |
440 |
24 |
|
РОСА-500/10-4,0-О-R3L/4,0/PAG/77-1,5/3000/220-380 |
1,5 |
2790 |
3,48 |
440 |
26 |
|
|
РОСА-500/10-4,0-О-R3L/4,0/PAG/85-2,2/3000/220-380 |
2,2 |
2810 |
4,97 |
440 |
28 |
|
|
РОСА-500/10-4,0-О-R3L/4,0/PAG/93-3/3000/220-380 |
3,0 |
2820 |
6,54 |
440 |
28 |
|
|
4,5 |
РОСА-500/10-4,5-О-R3L/4,5/PAG/25-1,1/3000/220-380 |
1,1 |
2760 |
2,65 |
440 |
27 |
|
РОСА-500/10-4,5-О-R3L/4,5/PAG/29-1,5/3000/220-380 |
1,5 |
2790 |
3,48 |
440 |
29 |
|
|
РОСА-500/10-4,5-О-R3L/4,5/PAG/33-2,2/3000/220-380 |
2,2 |
2810 |
4,97 |
440 |
32 |
|
|
РОСА-500/10-4,5-О-R3L/4,5/PAG/13-3/3000/220-380 |
3,0 |
2820 |
6,54 |
515 |
37 |
|
|
РОСА-500/10-4,5-О-R3L/4,5/PAG/17-4/3000/220-380 |
4,0 |
2840 |
8,41 |
515 |
41 |
|
|
РОСА-500/10-4,5-О-R3L/4,5/PAG/21-5,5/3000/220-380 |
5,5 |
2850 |
11,2 |
515 |
50 |
|
|
5,0 |
РОСА-500/10-5,0-О-R3L/5,0/PAG/25-1,1/3000/220-380 |
1,1 |
2760 |
2,65 |
440 |
28 |
|
РОСА-500/10-5,0-О-R3L/5,0/PAG/01-1,5/3000/220-380 |
1,5 |
2790 |
3,48 |
440 |
31 |
|
|
РОСА-500/10-5,0-О-R3L/5,0/PAG/05-2,2/3000/220-380 |
2,2 |
2810 |
4,97 |
440 |
33 |
|
|
РОСА-500/10-5,0-О-R3L/5,0/PAG/09-3/3000/220-380 |
3,0 |
2820 |
6,54 |
515 |
38 |
|
|
РОСА-500/10-5,0-О-R3L/5,0/PAG/13-4/3000/220-380 |
4,0 |
2840 |
8,41 |
515 |
43 |
|
|
РОСА-500/10-5,0-О-R3L/5,0/PAG/17-5,5/3000/220-380 |
5,5 |
2850 |
11,2 |
515 |
52 |
|
|
РОСА-500/10-5,0-О-R3L/5,0/PAG/21-7,5/3000/220-380 |
7,5 |
2860 |
15,1 |
630 |
77 |
|
|
5,6 |
РОСА-500/10-5,6-О-R3L/5,6/PAG/29-1,5/3000/220-380 |
1,5 |
2790 |
3,48 |
440 |
35 |
|
РОСА-500/10-5,6-О-R3L/5,6/PAG/33-2,2/3000/220-380 |
2,2 |
2810 |
4,97 |
440 |
37 |
|
|
РОСА-500/10-5,6-О-R3L/5,6/PAG/37-3/3000/220-380 |
3,0 |
2820 |
6,54 |
515 |
41 |
|
|
РОСА-500/10-5,6-О-R3L/5,6/PAG/09-4/3000/220-380 |
4,0 |
2840 |
8,41 |
515 |
47 |
|
|
РОСА-500/10-5,6-О-R3L/5,6/PAG/17-5,5/3000/220-380 |
5,5 |
2850 |
11,2 |
515 |
56 |
|
|
РОСА-500/10-5,6-О-R3L/5,6/PAG/21-7,5/3000/220-380 |
7,5 |
2860 |
15,1 |
630 |
65 |
|
|
6,3 |
РОСА-500/10-6,3-О-R4Z/6,3/PAG/49-2,2/3000/220-380 |
2,2 |
2810 |
4,97 |
440 |
38 |
|
РОСА-500/10-6,3-О-R4Z/6,3/PAG/53-3/3000/220-380 |
3,0 |
2820 |
6,54 |
515 |
43 |
|
|
РОСА-500/10-6,3-О-R4Z/6,3/PAG/57-4/3000/220-380 |
4,0 |
2840 |
8,41 |
515 |
48 |
|
|
РОСА-500/10-6,3-О-R4Z/6,3/PAG/61-5,5/3000/220-380 |
5,5 |
2850 |
11,2 |
515 |
57 |
|
|
РОСА-500/10-6,3-О-R4Z/6,3/PAG/33-7,5/3000/220-380 |
7,5 |
2860 |
15,1 |
630 |
66 |
|
|
РОСА-500/10-6,3-О-R4Z/6,3/PAG/37-11/3000/380-660 |
11,0 |
2880 |
21,3 |
630 |
106 |
|
|
РОСА-500/10-6,3-О-R4Z/6,3/PAG/41-15/3000/380-660 |
15,0 |
2910 |
28,8 |
820 |
189 |
|
|
РОСА-500/10-6,3-О-R4Z/6,3/PAG/21-18,5/3000/380-660 |
18,5 |
2920 |
34,7 |
820 |
198 |
|
|
7,1 |
РОСА-500/10-7,1-О-R4Z/7,1/PAG/53-5,5/3000/220-380 |
5,5 |
2850 |
11,2 |
515 |
52 |
|
РОСА-500/10-7,1-О-R4Z/7,1/PAG/57-7,5/3000/220-380 |
7,5 |
2860 |
15,1 |
515 |
60 |
|
|
РОСА-500/10-7,1-О-R4Z/7,1/PAG/33-11/3000/380-660 |
11,0 |
2880 |
21,3 |
630 |
67 |
|
|
РОСА-500/10-7,1-О-R4Z/7,1/PAG/37-15/3000/380-660 |
15,0 |
2910 |
28,8 |
820 |
108 |
|
|
РОСА-500/10-7,1-О-R4Z/7,1/PAG/41-18,5/3000/380-660 |
18,5 |
2920 |
34,7 |
820 |
146 |
|
|
РОСА-500/10-7,1-О-R4Z/7,1/PAG/17-22/3000/380-660 |
22,0 |
2920 |
41 |
820 |
187 |
|
|
РОСА-500/10-7,1-О-R4Z/7,1/PAG/21-30/3000/380-660 |
30,0 |
2920 |
55,4 |
820 |
210 |
|
|
8,0 |
РОСА-500/10-8,0-О-R4Z/8,0/PAG/38-2,2/1500/220-380 |
2,2 |
1390 |
5,36 |
515 |
67 |
|
РОСА-500/10-8,0-О-R4Z/8,0/PAG/42-3/1500/220-380 |
3,0 |
1410 |
7,12 |
515 |
69 |
|
|
РОСА-500/10-8,0-О-R4Z/8,0/PAG/46-4/1500/220-380 |
4,0 |
1410 |
9,38 |
515 |
79 |
|
|
РОСА-500/10-8,0-О-R4Z/8,0/PAG/22-5,5/1500/220-380 |
5,5 |
1440 |
12,1 |
630 |
95 |
|
|
РОСА-500/10-8,0-О-R4Z/8,0/PAG/25-7,5/3000/220-380 |
7,5 |
2860 |
15,1 |
630 |
108 |
|
|
РОСА-500/10-8,0-О-R4Z/8,0/PAG/29-11/3000/380-660 |
11,0 |
2880 |
21,3 |
630 |
135 |
|
|
РОСА-500/10-8,0-О-R4Z/8,0/PAG/33-15/3000/380-660 |
15,0 |
2910 |
28,8 |
820 |
191 |
|
|
РОСА-500/10-8,0-О-R4Z/8,0/PAG/37-22/3000/380-660 |
22,0 |
2920 |
41 |
820 |
222 |
|
|
РОСА-500/10-8,0-О-R4Z/8,0/PAG/41-30/3000/380-660 |
30,0 |
2920 |
55,4 |
820 |
245 |
|
|
9,0 |
РОСА-500/10-9,0-О-R5Z/9,0/PAG/34-4/1500/220-380 |
4,0 |
1410 |
9,38 |
515 |
84 |
|
РОСА-500/10-9,0-О-R5Z/9,0/PAG/38-5,5/1500/220-380 |
5,5 |
1440 |
12,1 |
630 |
115 |
|
|
РОСА-500/10-9,0-О-R5Z/9,0/PAG/14-7,5/1500/380-660 |
7,5 |
1440 |
15,8 |
630 |
125 |
|
|
РОСА-500/10-9,0-О-R5Z/9,0/PAG/18-11/1500/380-660 |
11,0 |
1440 |
22,9 |
630 |
135 |
|
|
РОСА-500/10-9,0-О-R5Z/9,0/PAG/22-15/1500/380-660 |
15,0 |
1450 |
30,1 |
820 |
202 |
|
|
РОСА-500/10-9,0-О-R5Z/9,0/PAG/94-18,5/1500/380-660 |
18,5 |
1450 |
36,1 |
820 |
205 |
|
|
10,0 |
РОСА-500/10-10,0-О-R5Z/10,0/PAG/30-4/1500/220-380 |
4,0 |
1410 |
9,38 |
515 |
109 |
|
РОСА-500/10-10,0-О-R5Z/10,0/PAG/34-5,5/1500/220-380 |
5,5 |
1440 |
12,1 |
630 |
118 |
|
|
РОСА-500/10-10,0-О-R5Z/10,0/PAG/10-7,5/1500/380-660 |
7,5 |
1440 |
15,8 |
630 |
128 |
|
|
РОСА-500/10-10,0-О-R5Z/10,0/PAG/14-11/1500/380-660 |
11,0 |
1440 |
22,9 |
630 |
137 |
|
|
РОСА-500/10-10,0-О-R5Z/10,0/PAG/18-15/1500/380-660 |
15,0 |
1450 |
30,1 |
820 |
221 |
|
|
РОСА-500/10-10,0-О-R5Z/10,0/PAG/22-18,5/1500/380-660 |
18,5 |
1450 |
36,1 |
820 |
236 |
|
|
РОСА-500/10-10,0-О-R5Z/10,0/PAG/94-22/1500/380-660 |
22,0 |
1450 |
43,2 |
820 |
239 |
|
|
11,2 |
РОСА-500/10-11,2-О-R5Z/11,2/PAG/54-7,5/1500/380-660 |
7,5 |
1440 |
15,8 |
630 |
131 |
|
РОСА-500/10-11,2-О-R5Z/11,2/PAG/30-11/1500/380-660 |
11,0 |
1440 |
22,9 |
630 |
142 |
|
|
РОСА-500/10-11,2-О-R5Z/11,2/PAG/34-15/1500/380-660 |
15,0 |
1450 |
30,1 |
820 |
223 |
|
|
РОСА-500/10-11,2-О-R5Z/11,2/PAG/38-18,5/1500/380-660 |
18,5 |
1450 |
36,1 |
820 |
241 |
|
|
РОСА-500/10-11,2-О-R5Z/11,2/PAG/42-22/1500/380-660 |
22,0 |
1450 |
43,2 |
820 |
259 |
|
|
РОСА-500/10-11,2-О-R5Z/11,2/PAG/18-30/1500/380-660 |
30,0 |
1450 |
57,9 |
820 |
293 |
|
|
РОСА-500/10-11,2-О-R5Z/11,2/PAG/22-37/1500/380-660 |
37,0 |
1450 |
69,9 |
950 |
358 |
|
|
12,5 |
РОСА-500/10-12,5-О-R5Z/12,5/PAG/55-4/1000/220-380 |
4,0 |
930 |
9,74 |
630 |
154 |
|
РОСА-500/10-12,5-О-R5Z/12,5/PAG/59-5,5/1000/380-660 |
5,5 |
950 |
13,2 |
630 |
177 |
|
|
РОСА-500/10-12,5-О-R5Z/12,5/PAG/63-7,5/1000/380-660 |
7,5 |
950 |
17,2 |
630 |
192 |
|
|
РОСА-500/10-12,5-О-R5Z/12,5/PAG/15-11/1000/380-660 |
11,0 |
960 |
23,6 |
820 |
239 |
|
|
РОСА-500/10-12,5-О-R5Z/12,5/PAG/19-15/1000/380-660 |
15,0 |
960 |
31,2 |
820 |
259 |
|
|
РОСА-500/10-12,5-О-R5Z/12,5/PAG/54-18,5/1500/380-660 |
18,5 |
1450 |
36,1 |
820 |
274 |
|
|
РОСА-500/10-12,5-О-R5Z/12,5/PAG/58-22/1500/380-660 |
22,0 |
1450 |
43,2 |
820 |
270 |
|
|
РОСА-500/10-12,5-О-R5Z/12,5/PAG/62-30/1500/380-660 |
30,0 |
1450 |
57,9 |
820 |
304 |
|
|
РОСА-500/10-12,5-О-R5Z/12,5/PAG/14-37/1500/380-660 |
37,0 |
1450 |
69,9 |
950 |
373 |
* Масса указана для РОСА-500/10; при изменении типа двигателя, либо типа корпуса – масса вентилятора уточняется индивидуально.
