Описание

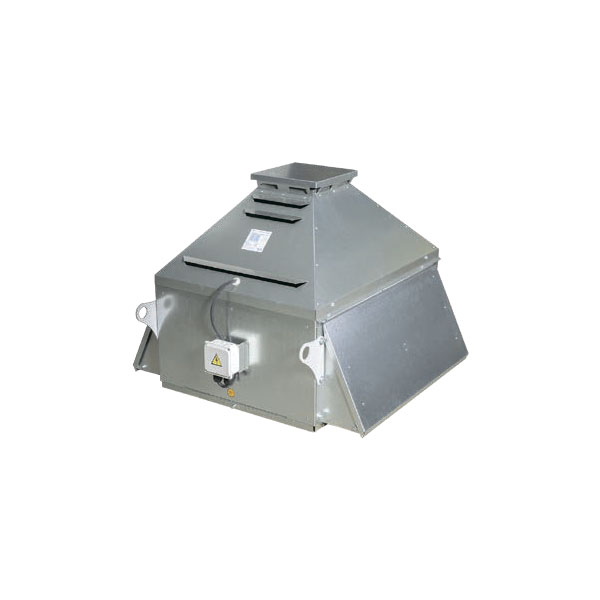

Вентиляторы крышные радиальные для противопожарных систем дымоудаления (ППД-систем) с выходом потока воздуха в стороны РОКС-ВКРС-ДУ и вверх РОКС-ВКРФ-ДУ представляют собой крышные радиальные вентиляторы низкого давления, одностороннего всасывания, с рабочими лопатками загнутыми назад, устанавливаемые на кровле здания на стаканы монтажные типа СОМ.
Вентиляторы выпускают с двумя типами рабочих колес РК635 и РК935 с различными расходными характеристиками.
Вентиляторы выпускают в двух исполнениях ДУ400 и ДУ600, что подтверждено соответствующим сертификатом.
Описание
Габаритные и присоединительные размеры
РОКС-ВКРС-ДУ
РОКС-ВКРФ-ДУ
|
Наименование |
А, мм |
В, мм |
D, мм |
H max,мм |
L max, мм |
| РОКС-ВКРС-3,55-ДУ / РОКС-ВКРФ-3,55-ДУ |
480 |
945 |
14 |
645 |
880 |
| РОКС-ВКРС-4,0-ДУ / РОКС-ВКРФ-4,0-ДУ |
530 |
1005 |
14 |
709 |
948 |
| РОКС-ВКРС-4,5-ДУ / РОКС-ВКРФ-4,5-ДУ |
580 |
1069 |
14 |
767 |
1081 |
| РОКС-ВКРС-5,0-ДУ / РОКС-ВКРФ-5,0-ДУ |
630 |
1138 |
14 |
774 |
1132 |
| РОКС-ВКРС-5,6-ДУ / РОКС-ВКРФ-5,6-ДУ |
690 |
1219 |
14 |
918 |
1245 |
| РОКС-ВКРС-6,3-ДУ / РОКС-ВКРФ-6,3-ДУ |
755 |
1329 |
14 |
993 |
1316 |
| РОКС-ВКРС-7,1-ДУ / РОКС-ВКРФ-7,1-ДУ |
840 |
1469 |
14 |
1150 |
1480 |
| РОКС-ВКРС-8,0-ДУ / РОКС-ВКРФ-8,0-ДУ |
1005 |
1699 |
16 |
1202 |
1678 |
| РОКС-ВКРС-9,0-ДУ / РОКС-ВКРФ-9,0-ДУ |
1050 |
1729 |
16 |
1356 |
1755 |
| РОКС-ВКРС-10,0-ДУ / РОКС-ВКРФ-10,0-ДУ |
1220 |
1979 |
16 |
1444 |
1935 |
| РОКС-ВКРС-11,2-ДУ / РОКС-ВКРФ-11,2-ДУ |
1350 |
2126 |
16 |
1576 |
2197 |
| РОКС-ВКРС-12,5-ДУ / РОКС-ВКРФ-12,5-ДУ |
1505 |
2327 |
18 |
1694 |
2417 |
Технические характеристики
|
№ вент. |
Наименование |
Номер кривой |
N, кВт |
n, об/мин |
Ток при 380В, А |
Масса max, кг |
Общий дБа |
|
3,55 |
РОКС-ВКРС-3,55-ДУ400-РК635-0,18/1500/220-380
РОКС-ВКРФ-3,55-ДУ400-РК635-0,18/1500/220-380 |
1 |
0,18 |
1310 |
0,73 |
39 |
70 |
| РОКС-ВКРС-3,55-ДУ400-РК935-0,18/1500/220-380
РОКС-ВКРФ-3,55-ДУ400-РК935-0,18/1500/220-380 |
2 |
0,18 |
1310 |
0,73 |
39 |
72 |
|
| РОКС-ВКРС-3,55-ДУ400-РК635-1,5/3000/220-380
РОКС-ВКРФ-3,55-ДУ400-РК635-1,5/3000/220-380 |
3 |
1,5 |
2790 |
3,48 |
49 |
83 |
|
| РОКС-ВКРС-3,55-ДУ400-РК935-2,2/3000/220-380
РОКС-ВКРФ-3,55-ДУ400-РК935-2,2/3000/220-380 |
4 |
2,2 |
2810 |
4,97 |
51 |
82 |
|
|
4,0 |
РОКС-ВКРС-4,0-ДУ400-РК635-0,37/1500/220-380
РОКС-ВКРФ-4,0-ДУ400-РК635-0,37/1500/220-380 |
1 |
0,37 |
1320 |
1,12 |
44 |
74 |
| РОКС-ВКРС-4,0-ДУ400-РК935-0,37/1500/220-380
РОКС-ВКРФ-4,0-ДУ400-РК935-0,37/1500/220-380 |
2 |
0,37 |
1320 |
1,12 |
43 |
76 |
|
| РОКС-ВКРС-4,0-ДУ400-РК635-3/3000/220-380
РОКС-ВКРФ-4,0-ДУ400-РК635-3/3000/220-380 |
3 |
3 |
2820 |
6,54 |
61 |
87 |
|
| РОКС-ВКРС-4,0-ДУ400-РК935-4/3000/220-380
РОКС-ВКРФ-4,0-ДУ400-РК935-4/3000/220-380 |
4 |
4 |
2840 |
8,41 |
61 |
86 |
|
|
4,5 |
РОКС-ВКРС-4,5-ДУ400-РК635-0,55/1500/220-380
РОКС-ВКРФ-4,5-ДУ400-РК635-0,55/1500/220-380 |
1 |
0,55 |
1350 |
1,61 |
65 |
79 |
| РОКС-ВКРС-4,5-ДУ400-РК935-1,1/1500/220-380
РОКС-ВКРФ-4,5-ДУ400-РК935-1,1/1500/220-380 |
2 |
1,1 |
1370 |
2,97 |
67 |
81 |
|
|
5,0 |
РОКС-ВКРС-5,0-ДУ400-РК635-0,37/1000/220-380
РОКС-ВКРФ-5,0-ДУ400-РК635-0,37/1000/220-380 |
1 |
0,37 |
910 |
1,33 |
69 |
75 |
| РОКС-ВКРС-5,0-ДУ400-РК935-0,55/1000/220-380
РОКС-ВКРФ-5,0-ДУ400-РК935-0,55/1000/220-380 |
2 |
0,55 |
910 |
1,87 |
69 |
77 |
|
| РОКС-ВКРС-5,0-ДУ400-РК635-1,1/1500/220-380
РОКС-ВКРФ-5,0-ДУ400-РК635-1,1/1500/220-380 |
3 |
1,1 |
1370 |
2,97 |
75 |
83 |
|
| РОКС-ВКРС-5,0-ДУ400-РК935-1,5/1500/220-380
РОКС-ВКРФ-5,0-ДУ400-РК935-1,5/1500/220-380 |
4 |
1,5 |
1380 |
3,95 |
75 |
85 |
|
|
5,6 |
РОКС-ВКРС-5,6-ДУ400-РК635-0,55/1000/220-380
РОКС-ВКРФ-5,6-ДУ400-РК635-0,55/1000/220-380 |
1 |
0,55 |
910 |
1,87 |
92 |
79 |
| РОКС-ВКРС-5,6-ДУ400-РК935-0,75/1000/220-380
РОКС-ВКРФ-5,6-ДУ400-РК935-0,75/1000/220-380 |
2 |
0,75 |
910 |
2,29 |
92 |
81 |
|
| РОКС-ВКРС-5,6-ДУ400-РК635-2,2/1500/220-380
РОКС-ВКРФ-5,6-ДУ400-РК635-2,2/1500/220-380 |
3 |
2,2 |
1390 |
5,36 |
101 |
87 |
|
| РОКС-ВКРС-5,6-ДУ400-РК935-3/1500/220-380
РОКС-ВКРФ-5,6-ДУ400-РК935-3/1500/220-380 |
4 |
3 |
1410 |
7,12 |
101 |
89 |
|
|
6,3 |
РОКС-ВКРС-6,3-ДУ400-РК635-1,1/1000/220-380
РОКС-ВКРФ-6,3-ДУ400-РК635-1,1/1000/220-380 |
1 |
1,1 |
910 |
3,18 |
109 |
83 |
Электрические схемы подключения вентиляторов РОКС-ВКРС-ДУ / РОКС-ВКРФ-ДУ
* В вентиляторах с номинальным напряжением ∆/Y 380В/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-∆. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.
