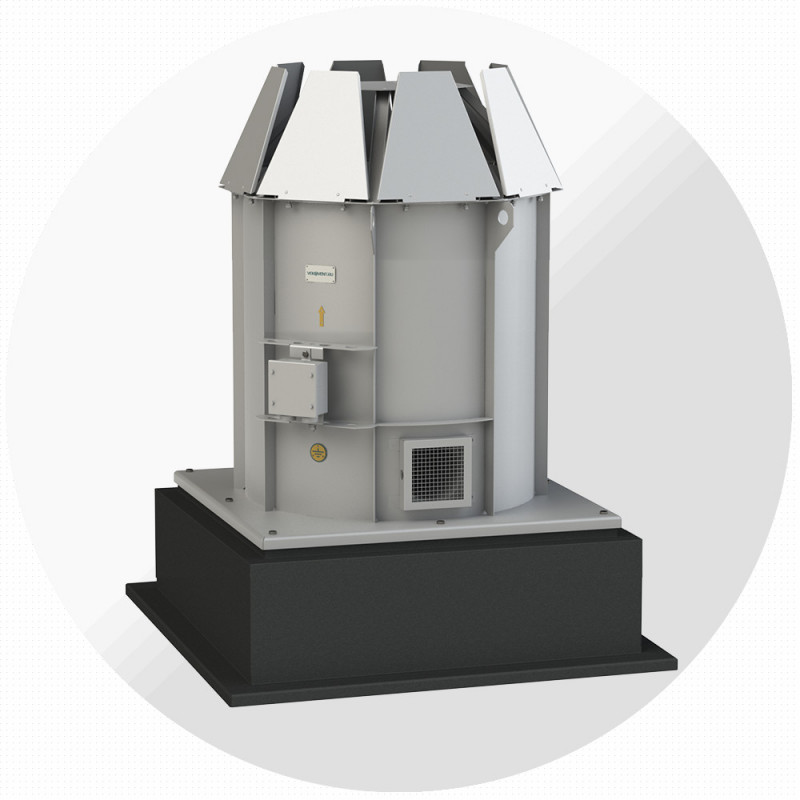

Вентиляторы ВОФ-ДУ — устанавливаются в стационарных системах удаления дымовоздушной смеси, возникающей при пожаре, производственных, общественных и жилых зданий.
Внешний вид вентилятора отвечает современным эстетическим требованиям. Основной отличительной особенностью нового типа вентилятора является современный дизайн, выполненный в виде восьмигранника и усеченных восьмигранных пирамид.
Применение вентилятора ВОФ-ДУ предоставляет широкие возможности по подбору вентиляторов дымоудаления.
Вентиляторы ВОФ-ДУ изготавливаются 11 типоразмеров с диаметрами рабочих колес от 400 до 1250 мм и обеспечивают широкую область режимов по производительности от 2 600 до 100 000 м3/ч и по полному давлению до 2000 Па.
При создании систем дымоудаления и подпора воздуха вентиляторы типа ВОФ-ДУ гармонично дополняют вентиляторы дымоудаления типа ВКОП-С.
Общие сведения ВОФ-ДУ:
• низкого и среднего давления;
• количество лопаток – 12;
(аэродинамическая схема аналог К.06);
Типоразмерный ряд ВОФ-ДУ:
Вентиляторы изготавливаются по 1-й конструктивной схеме 11 типоразмеров с номинальными диаметрами рабочих колес, мм:
400; 450; 500; 560; 630; 710; 800; 900; 1000; 1120; 1250
| Назначение вентиляторов ВОФ-ДУ: | |
| • для систем дымоудаления при пожаре | ДУ |
|---|---|
| Исполнение вентиляторов ВОФ-ДУ: | |
| • огнестойкость 2 часа при температуре перемещаемой среды до 400 °С | ДУ-400 |
|---|---|
| • огнестойкость 2 часа при температуре перемещаемой среды до 600 °С | ДУ-600 |
Условия эксплуатации ВОФ-ДУ:
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
| ВОФ-ДУ — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | |||||||
|---|---|---|---|---|---|---|---|
| Обозначение | Размеры, мм | ||||||
| A | A1 | B | H | X | d | n | |
| ВОФ-ДУ-4,0 | 500 | 460 | 590 | 775 | 86 | 12 | 4 |
| ВОФ-ДУ-4,5 | 560 | 520 | 660 | 850 | |||
| ВОФ-ДУ-5,0 | 630 | 580 | 740 | 980 | |||
| ВОФ-ДУ-5,6 | 710 | 650 | 830 | 1062 | |||
| ВОФ-ДУ-6,3 | 800 | 730 | 930 | 1145 | 106 | ||
| ВОФ-ДУ-7,1 | 900 | 830 | 1030 | 1295 | 15 | 8 | |
| ВОФ-ДУ-8,0 | 1000 | 930 | 1150 | 1440 | |||
| ВОФ-ДУ-9,0 | 1120 | 1030 | 1280 | 1640 | |||
| ВОФ-ДУ-10,0 | 1250 | 1170 | 1430 | 1705 | 12 | ||
| ВОФ-ДУ-11,2 | 1400 | 1320 | 1630 | 1920 | |||
| ВОФ-ДУ-12,5 | 1600 | 1500 | 1830 | 1990 | |||
 |
|||||||
