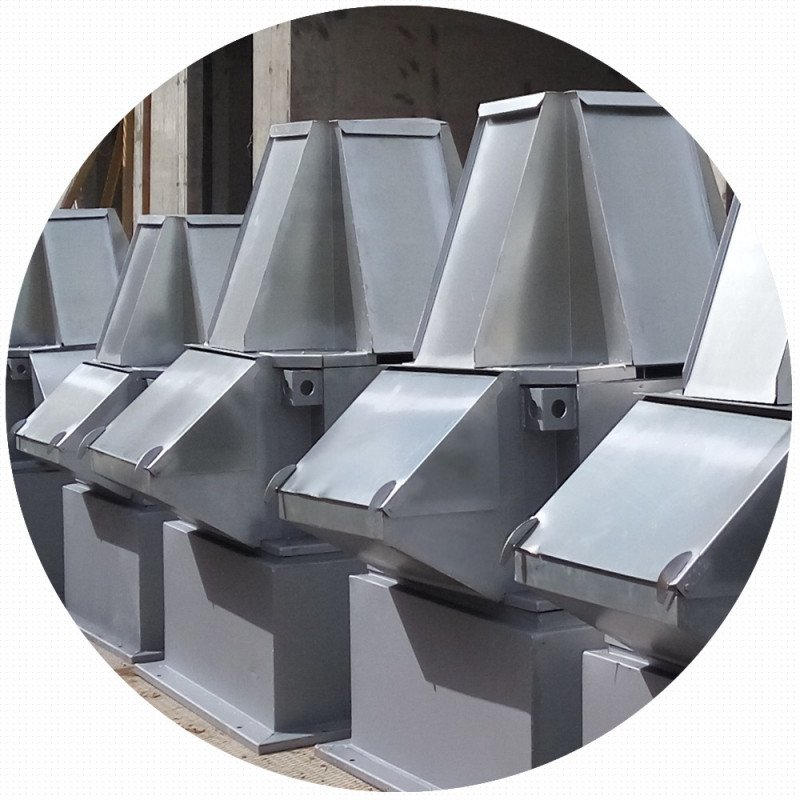

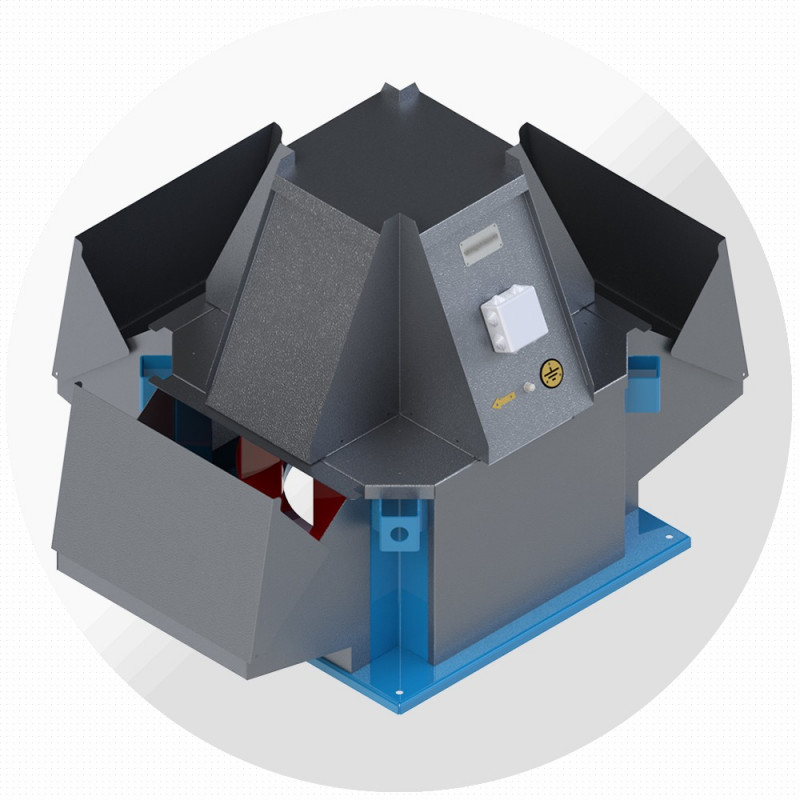

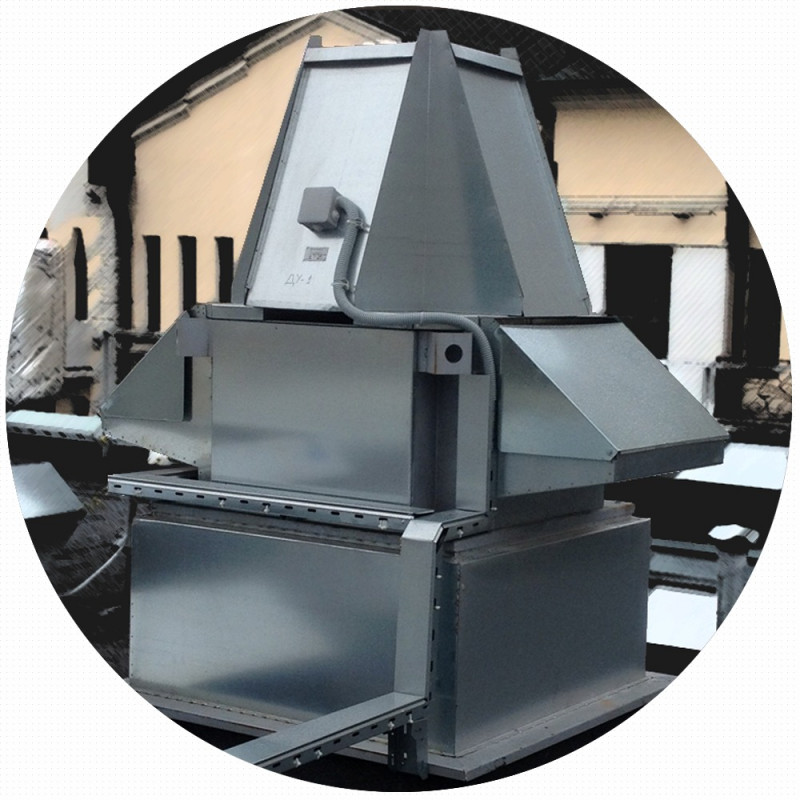

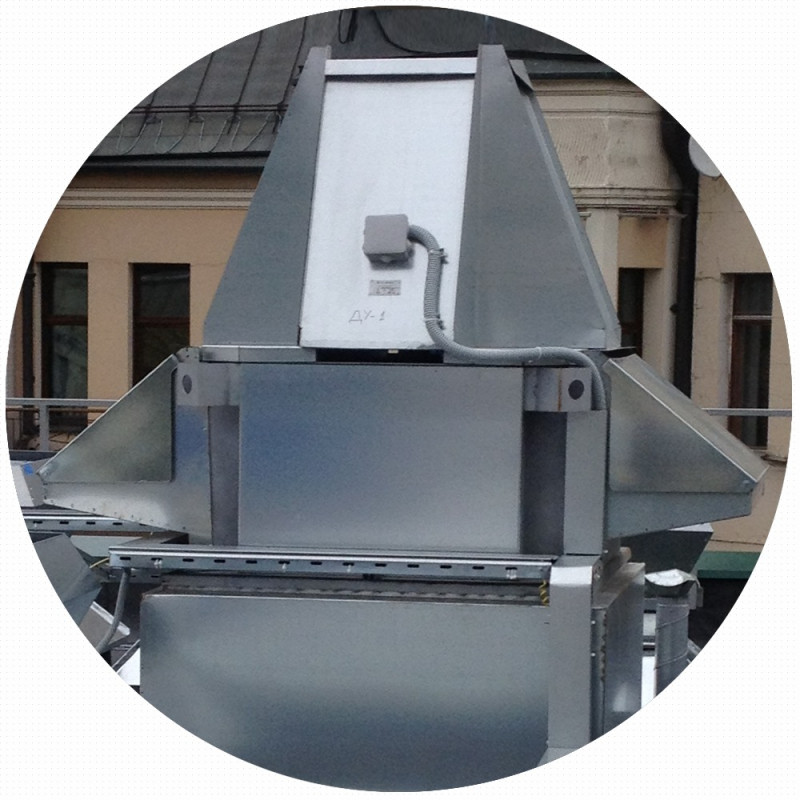

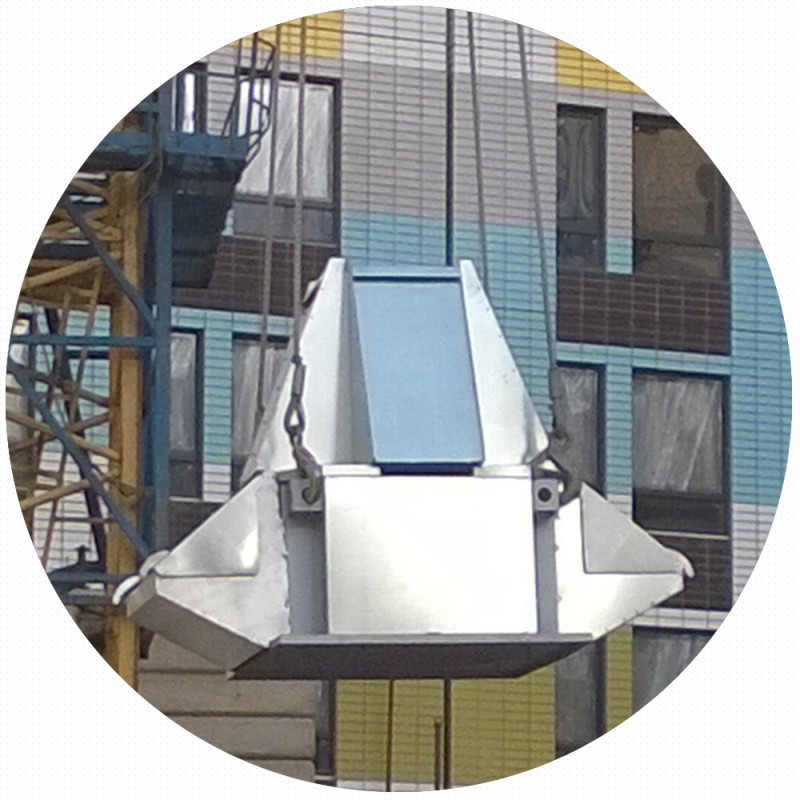

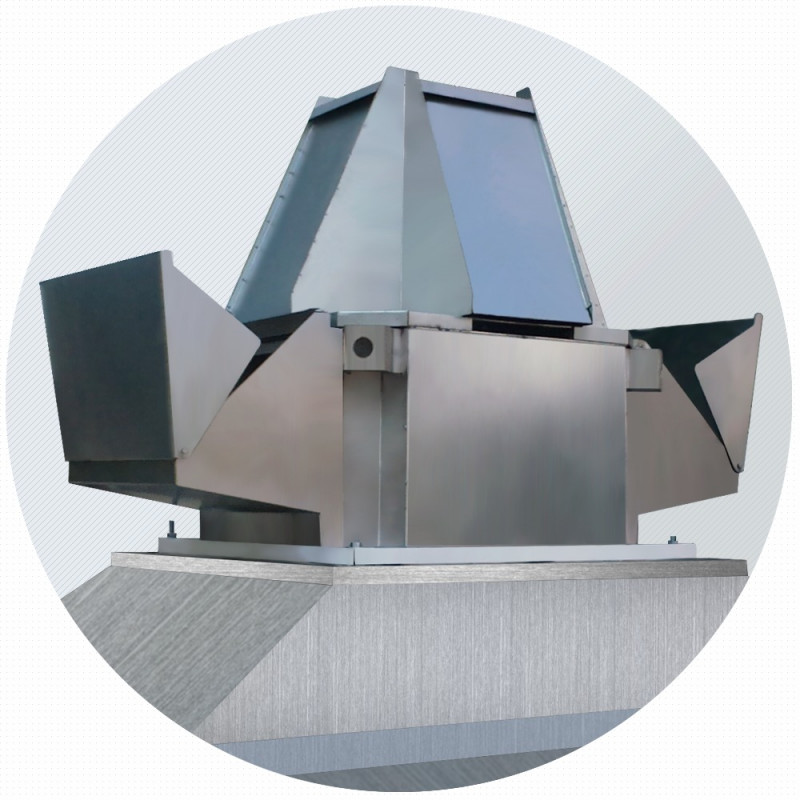

Вентиляторы ВКРВ устанавливаются в стационарных системах вытяжной вентиляции производственных, общественных и жилых зданий.
Вентиляторы ВКРВ изготавливаются 15 типоразмеров с диаметрами рабочих колес от 280 до 1400мм и обеспечивают широкую область режимов по производительности от 300 до 110 000 м3/ч и по полному давлению до 2000 Па..
Общие сведения
• конструкция, оптимизированная для удобства эксплуатации;
• назад загнутые лопатки;
• сварной корпус с покрытием порошковой краской;
• кожух из оцинкованной стали или покрытый порошковой краской;
Типоразмерный ряд ВКРВ:
Вентиляторы изготавливаются по 1-й конструктивной схеме 15 типоразмеров с номинальными диаметрами рабочих колес, мм:
280; 315; 355; 400; 450; 500; 560; 630; 710; 800; 900; 1000; 1120; 1250; 1400
| Исполнение вентиляторов ВКРВ: | |
| • выход потока в одну сторону | исполнение 01 |
|---|---|
| • выход потока в две противоположные стороны | исполнение 02 |
| • выход потока в две смежные стороны | исполнение 03 |
| • выход потока в три стороны | исполнение 04 |
| Исполнение 02 изготавливается по умолчанию. Все исполнения допускают плотную установку вентиляторов на кровле в различных комбинациях. |
|
| Назначение вентиляторов ВКРВ: | |
| • общего назначения | без обозначения |
|---|---|
| • общего назначения теплостойкие до 200ºС | Т |
| • коррозионностойкие из нержавеющей стали | К |
| • коррозионностойкие теплостойкие до 200ºС | КТ |
Условия эксплуатации ВКРВ:
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
• температура окружающей среды:
• -45 до +40 °С для умеренного климата,
• -60 до +40 °С для умеренного и холодного климата,
• -10 до +45 °С для тропического климата;
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
| ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер вентилятора | Высота оси вращения электродвигателя |
Размеры, мм | Кол-во, шт. | ||||||||||
| D | D1 | А | А1 | H | B1 | B2 | C* | d | М | n | n1 | ||
| ВКРВ-2,8 | 56, 71 | 280 | 310 | 355 | 325 | 510 | 480 | 605 | 125 | 10 | М8 | 4 | 8 |
| ВКРВ-3,15 | 56, 63 | 315 | 345 | 400 | 370 | 500 | 540 | 680 | 140 | ||||
| 71, 80 | 560 | ||||||||||||
| ВКРВ-3,55 | 63 | 355 | 385 | 450 | 420 | 520 | 610 | 770 | 160 | ||||
| 80, 90 | 610 | ||||||||||||
| ВКРВ-4,0 | 63, 71 | 400 | 430 | 500 | 460 | 600 | 680 | 860 | 180 | 12 | |||
| 100 | 670 | ||||||||||||
| ВКРВ-4,5 | 63…80 | 450 | 480 | 560 | 520 | 670 | 760 | 860 | 200 | 10 | |||
| 100…132 | 830 | ||||||||||||
| ВКРВ-5,0 | 71…90 | 500 | 530 | 630 | 580 | 740 | 855 | 1080 | 225 | ||||
| ВКРВ-5,6 | 80…100 | 560 | 590 | 710 | 650 | 830 | 960 | 1210 | 250 | ||||
| ВКРВ-6,3 | 80…132 | 630 | 660 | 800 | 730 | 960 | 1080 | 1360 | 280 | ||||
| ВКРВ-7,1 | 90…160 | 710 | 740 | 900 | 830 | 1130 | 1215 | 1530 | 315 | 15 | 8 | 12 | |
| ВКРВ-8,0 | 112…180 | 800 | 830 | 1000 | 930 | 1290 | 1355 | 1710 | 355 | ||||
| ВКРВ-9,0 | 112…200 | 900 | 940 | 1120 | 1030 | 1450 | 1520 | 1920 | 400 | 16 | |||
| ВКРВ-10,0 | 132…200 | 1000 | 1040 | 1250 | 1170 | 1550 | 1700 | 2150 | 450 | 12 | |||
| ВКРВ-11,2 | 160…225 | 1120 | 1165 | 1400 | 1320 | 1680 | 1900 | 2400 | 500 | М10 | 18 | ||
| ВКРВ-12,5 | 160…280 | 1250 | 1295 | 1600 | 1500 | 1950 | 2160 | 2720 | 560 | ||||
| ВКРВ-14,0 | 180…280 | 1400 | 1448 | 1800 | 1680 | 2110 | 2430 | 3060 | 630 | 22 | |||
 |
|||||||||||||
 |
|||||||||||||
