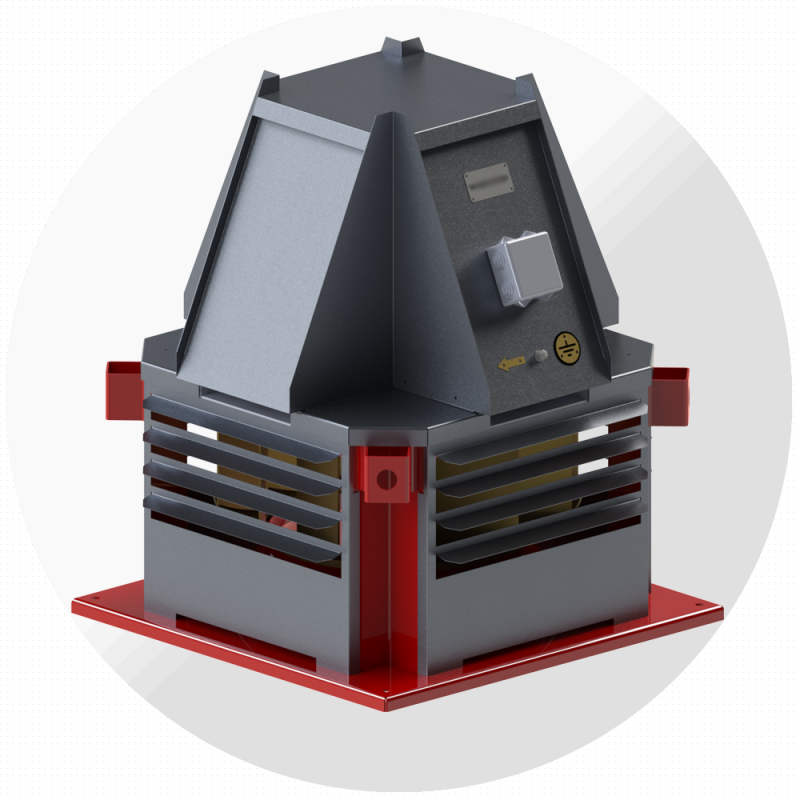

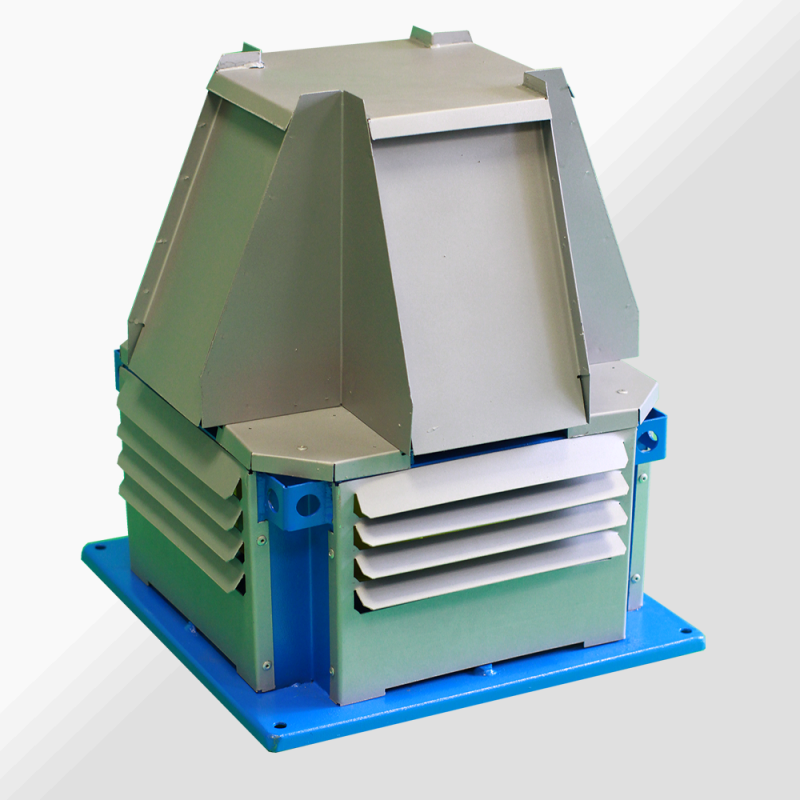

Крышные вентиляторы дымоудаления ВКРС-ДУ устанавливаются в стационарных системах удаления дымовоздушной смеси, возникающей при пожаре, производственных, общественных и жилых зданий.
Вентиляторы ВКРС-ДУ изготавливаются 13 типоразмеров с диаметрами рабочих колес от 355 до 1400мм и обеспечивают широкую область режимов по производительности от 300 до 110 000 м3/ч и по полному давлению до 2000 Па..
Общие сведения
• конструкция, оптимизированная для удобства эксплуатации;
• назад загнутые лопатки;
• сварной корпус с покрытием порошковой краской;
• кожух из оцинкованной стали или покрытый порошковой краской;
Типоразмерный ряд ВКРС-ДУ:
Вентиляторы изготавливаются по 1-й конструктивной схеме 13 типоразмеров с номинальными диаметрами рабочих колес, мм:
355; 400; 450; 500; 560; 630; 710; 800; 900; 1000; 1120; 1250; 1400
| Исполнение вентиляторов ВКРС-ДУ: | |
| • выход потока в две противоположные стороны | исполнение 01 |
|---|---|
| • выход потока в четыре стороны | исполнение 02 |
| • выход потока в три стороны | исполнение 03 |
| Исполнение 02 изготавливается по умолчанию. Исполнения 01 и 03 допускает плотную установку вентиляторов на кровле. |
|
| Назначение вентиляторов ВКРС-ДУ: | |
| • для систем дымоудаления (огнестойкость 2 часа при температуре перемещаемой среды до 400°С) |
ДУ-400 |
|---|---|
| • для систем дымоудаления (огнестойкость 2 часа при температуре перемещаемой среды до 600°С) |
ДУ-600 |
Условия эксплуатации
• Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
• max t перемещаемой среды — 600ºC
• Время работы при max t перемещаемой среды — не менее 120 минут
Вентиляторы могут эксплуатироваться в условиях умеренного (У) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
| ВКРС-ДУ — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер вентилятора | Высота оси вращения электродвигателя | Размеры, мм | Кол-во, шт. | |||||||
| D | D1 | А | А1 | H | d | М | n | n1 | ||
| ВКРС-3,55 | 63 | 355 | 385 | 450 | 420 | 520 | 10 | М8 | 4 | 8 |
| 80, 90 | 610 | |||||||||
| ВКРС-4,0 | 63, 71 | 400 | 430 | 500 | 460 | 600 | 12 | |||
| 100 | 670 | |||||||||
| ВКРС-4,5 | 63…80 | 450 | 480 | 560 | 520 | 670 | 10 | |||
| 100…132 | 830 | |||||||||
| ВКРС-5,0 | 71…90 | 500 | 530 | 630 | 580 | 740 | ||||
| ВКРС-5,6 | 80…100 | 560 | 590 | 710 | 650 | 830 | ||||
| ВКРС-6,3 | 80…132 | 630 | 660 | 800 | 730 | 960 | ||||
| ВКРС-7,1 | 90…160 | 710 | 740 | 900 | 830 | 1130 | 15 | 8 | 12 | |
| ВКРС-8,0 | 112…180 | 800 | 830 | 1000 | 930 | 1290 | ||||
| ВКРС-9,0 | 112…200 | 900 | 940 | 1120 | 1030 | 1450 | 16 | |||
| ВКРС-10,0 | 132…200 | 1000 | 1040 | 1250 | 1170 | 1550 | 12 | |||
| ВКРС-11,2 | 160…225 | 1120 | 1165 | 1400 | 1320 | 1680 | М10 | 18 | ||
| ВКРС-12,5 | 160…280 | 1250 | 1295 | 1600 | 1500 | 1950 | ||||
| ВКРС-14,0 | 180…280 | 1400 | 1448 | 1800 | 1680 | 2110 | 22 | |||
 |
||||||||||
 |
||||||||||
