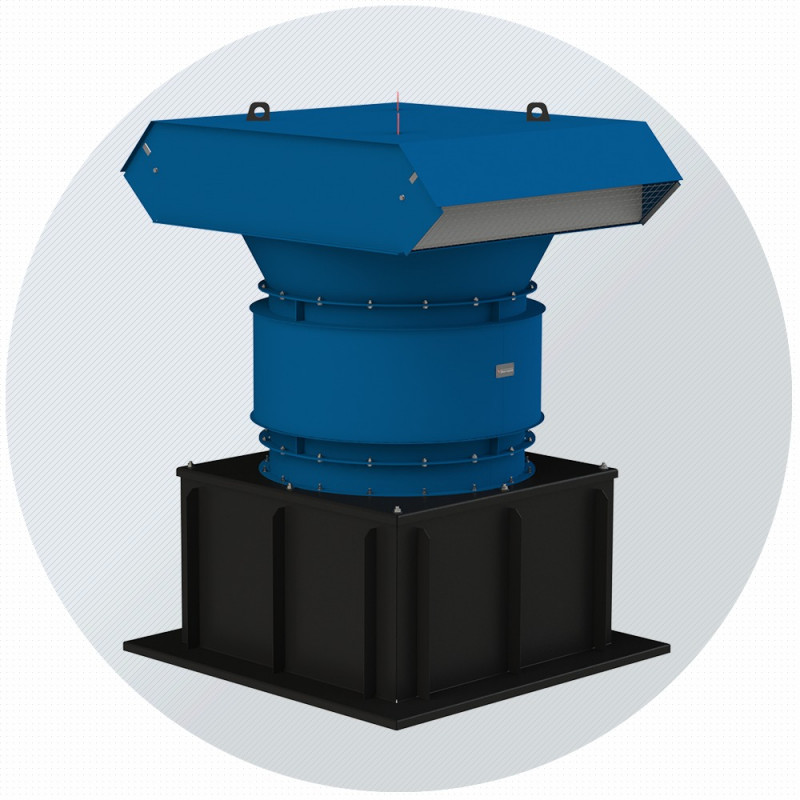

Вентиляторы ВКОП-К

Вентиляторы ВКОП-К — устанавливаются в стационарных системах приточной противодымной вентиляции для создания избыточного давления на путях эвакуации производственных, общественных и жилых зданий.

Вентиляторы ВКОП-К изготавливаются 13 типоразмеров с диаметрами рабочих колес от 315 до 1250 мм и обеспечивают широкую область режимов по производительности от 700 до 102 000 м³/ч и по полному давлению до 2200 Па..

Общие сведения ВКОП-К:
• низкого и среднего давления;
• количество лопаток – 12;
(аэродинамическая схема аналог К.06);
• количество лопаток – 4, 6, 8 или 10
(аэродинамическая схема аналог ОВ121).

Типоразмерный ряд ВКОП-К:
Вентиляторы изготавливаются по 1-й конструктивной схеме 13 типоразмеров с номинальными диаметрами рабочих колес, мм:
315; 355; 400; 450; 500; 560; 630; 710; 800; 900; 1000; 1120; 1250

Условия эксплуатации ВКОП-К:
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.

Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

ВКОП-К — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
№ ВКОП-К	Размеры, мм																n1
	hэд	D	D1	d	H1	H2	H3	Н4	H5	h	H, не более	A	B	A1	A2	A3
3,15	56…71	320	365	10	245	80	125	80	145	15	600	560	475	370	400	410	4
3,55	56…80	360	405		245	90	140		145		620	630	520	420	450	450
4	56…71	405	450		245	100	160		145	20	660	710	575	460	500	495
	80…100				345				245		760
4,5	56…80	455	500		285	112	180		185		730	800	635	520	560	540
	90…100				385				285		830
5	63…80	505	560	12	285	125	200		160		770	900	705	580	630	595
	90…132				385				260		870
5,6	63…112	565	620		385	140	225		260		910	1000	790	650	710	655
	132				405				280		930
6,3	71…112	635	690		385	160	250		260		960	1120	880	730	800	725
	132…160				485				360		1060
7,1	80…112	720	774	15	385	180	280	100	260	30	1040	1250	990	830	900	810	8
	132				485				360		1140
8	80…112	810	864		385	200	315		260		1090	1400	1090	930	1000	900
	132…160				485				360		1190
9	100…132	910	964		485	225	355		360		1260	1600	1210	1030	1120	1010
	160…180				600				475		1380
10	100…132	1010	1064		485	250	400	160	360	40	1400	1800	1340	1170	1250	1110	12
	160…180				600				475		1520
	200				700				575		1620
11,2	112	1130	1184		485	280	450		360		1480	2000	1490	1320	1400	1230
	132…180				650				525		1650
	200…225				750				625		1750
12,5	112	1260	1314		485	315	500		360		1560	2250	1690	1500	1600	1360
	132…180				650				525		1730
	200…225				750				625		1830
