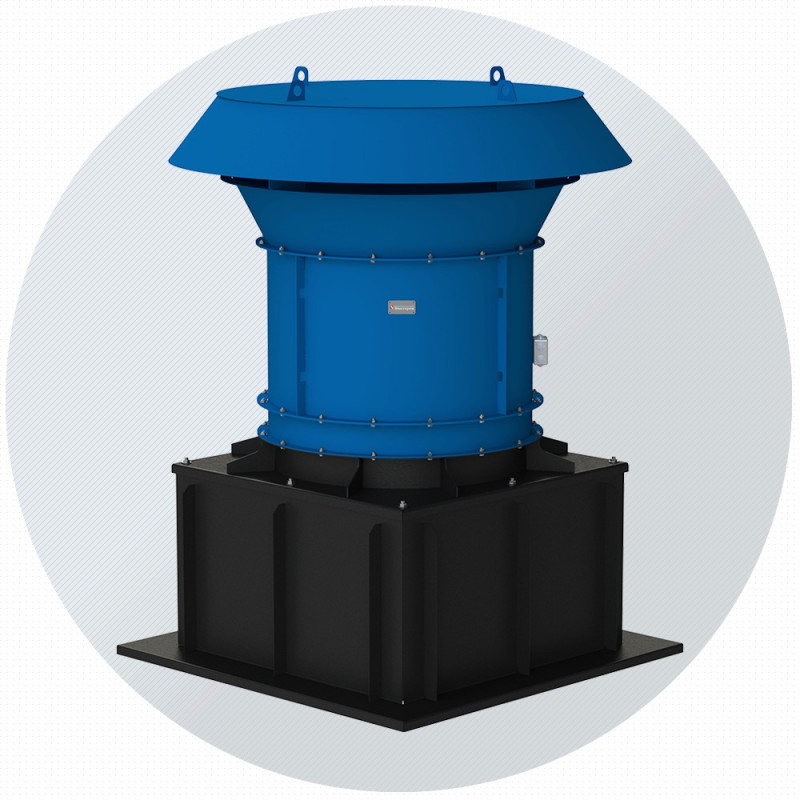

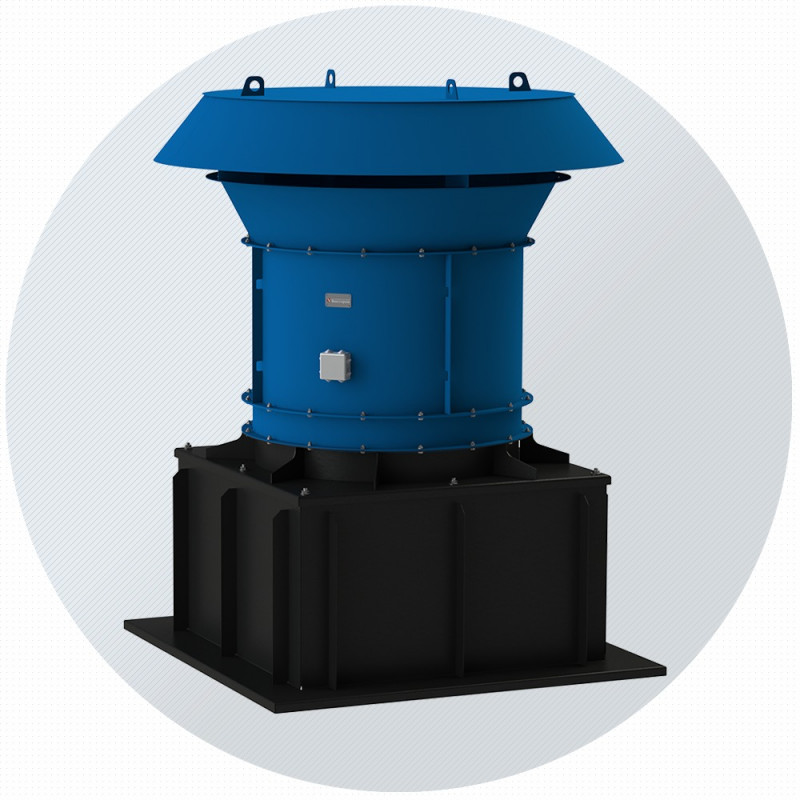

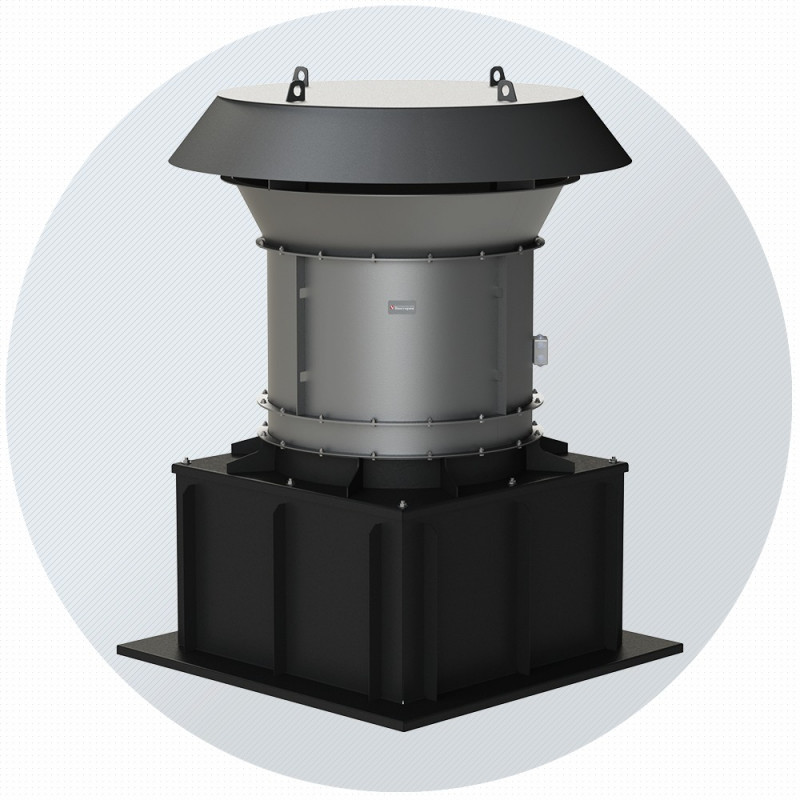

Вентиляторы ВКОП

Вентиляторы ВКОП — устанавливаются в стационарных системах приточной противодымной вентиляции для создания избыточного давления на путях эвакуации производственных, общественных и жилых зданий.

Вентиляторы ВКОП изготавливаются 13 типоразмеров с диаметрами рабочих колес от 315 до 1250 мм и обеспечивают широкую область режимов по производительности от 700 до 102 000 м³/ч и по полному давлению до 2200 Па.

ТУ 4861-019-61696369-2014.

Общие сведения ВКОП:
• низкого и среднего давления;
• количество лопаток – 12;
(аэродинамическая схема аналог К.06);
• количество лопаток – 4, 6, 8 или 10
(аэродинамическая схема аналог ОВ121).

Типоразмерный ряд ВКОП:
Вентиляторы изготавливаются по 1-й конструктивной схеме 13 типоразмеров с номинальными диаметрами рабочих колес, мм:
315; 355; 400; 450; 500; 560; 630; 710; 800; 900; 1000; 1120; 1250

Условия эксплуатации ВКОП:
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.

Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

ВКОП — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
№ ВКОП	Размеры, мм											n
	hэд	D	D1	D2	D3	d	H1	H2	H3	H4	Н, не более
3.15	56…71	320	360	560	365	10	245	80	100	80	560	8
3.55	56…80	360	400	630	405		245	90	112		580
4	56…71	405	440	710	450		245	100	125		600
	80…100						345				600
4.5	56…80	455	490	800	500		285	112	140		680
	90…100						385				780
5	63…80	505	540	900	560	12	285	125	160		710	16
	90…132						385				810
5.6	63…112	565	600	1000	620		385	140	180		850
	132						405				870
6.3	71…112	635	670	1120	690		385	160	200		890
	132…160						485				990
7.1	80…112	720	760	1250	774		385	180	225	100	950
	132						485				1050
8	80…112	810	850	1400	864		385	200	250		1000
	132…160						485				1100
9	100…132	910	950	1600	964		485	225	280		1150
	160…180						600				1270
10	100…132	1010	1050	1800	1064		485	250	315	160	1270
	160…180						600				1390
	200						700				1490
11.2	112	1130	1180	2000	1184		485	280	355		1340
	132…180						650				1510
	200…225						750				1610
12.5	112	1260	1310	2250	1314		485	315	400		1420
	132…180						650				1590
	200…225						750				1690
