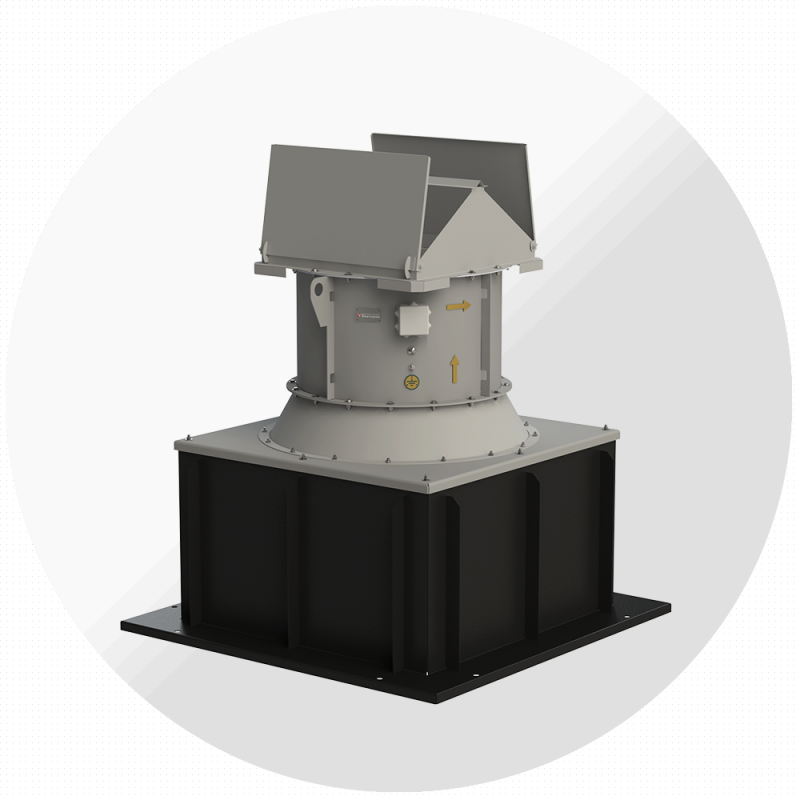

Вентиляторы крышные осевые с встроенным обратным клапаном ВКО-К — устанавливаются в стационарных системах вытяжной вентиляции зданий и сооружений различного назначения при наличии требований использования в системе обратного клапана.

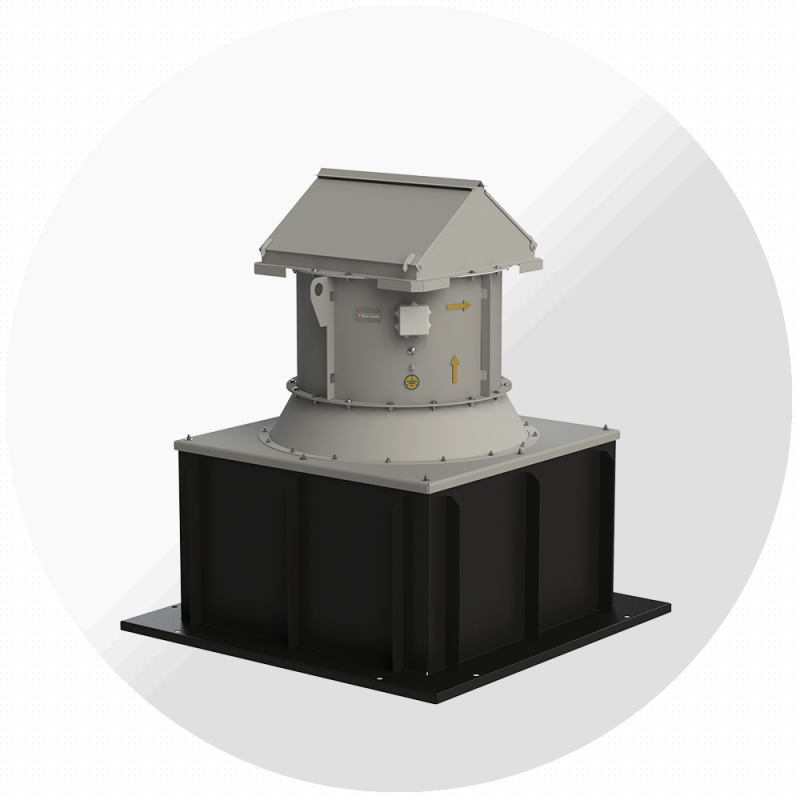

Вентиляторы ВКО-К имеют современный внешний вид и могут быть изготовлены в различных исполнениях (с встроенным клапаном и наружным кожухом; с встроенным клапаном без наружного кожуха; с встроенным клапаном, наружным кожухом и зонтом для дополнительной защиты от атмосферных воздействий).
Вентиляторы ВКО-К-13-284 изготавливаются 13 типоразмеров с диаметрами рабочих колес от 315 до 1250 мм и обеспечивают широкую область режимов по производительности от 1 300 до 121 000 м3/ч и по полному давлению до 2080 Па.
Общие сведения ВКО-К:
• низкого и среднего давления;
• количество лопаток – 12;
(аэродинамическая схема аналог К.06);
• количество лопаток – 4, 6, 8 или 10
(аэродинамическая схема аналог ОВ121).
Типоразмерный ряд ВКО-К:
Вентиляторы изготавливаются по 1-й конструктивной схеме 13 типоразмеров с номинальными диаметрами рабочих колес, мм:
315; 355; 400; 450; 500; 560; 630; 710; 800; 900; 1000; 1120; 1250
| Назначение вентиляторов ВКО-К: | |
| • общего назначения | без обозначения |
|---|---|
| Исполнение вентиляторов ВКО-К: | |
| • ВКО-К-13-284 исп.01 | вентилятор с встроенным обратным клапаном |
|---|---|
Условия эксплуатации ВКО-К:
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
| ВКО-К-13-284 — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Номер ВКО-К | h вала ЭД | Размеры, мм | |||||||
| A | B | D | H | H1 | D1 | n | d | ||
| 3,15 | 056-071 | 390 | 443 | 475 | 488 | 524 | 440 | 8 | 10 |
| 3,55 | 056-080 | 430 | 491 | 520 | 510 | 552 | 490 | ||
| 4 | 056-071 | 475 | 552 | 575 | 531 | 582 | 540 | 16 | 12 |
| 080-100 | 631 | 682 | |||||||
| 4,5 | 056-080 | 520 | 597 | 635 | 601 | 658 | 600 | ||
| 090-100 | 701 | 758 | |||||||
| 5 | 063-080 | 575 | 692 | 705 | 638 | 703 | 670 | ||
| 090-132 | 738 | 803 | |||||||
| 5,6 | 063-112 | 635 | 752 | 790 | 770 | 848 | 760 | ||
| 132 | 790 | 868 | |||||||
| 6,3 | 071-112 | 705 | 852 | 880 | 818 | 906 | 850 | ||
| 132-160 | 918 | 1006 | |||||||
| 7,1 | 080-112 | 790 | 937 | 990 | 869 | 969 | 950 | ||
| 132 | 969 | 1069 | |||||||
| 8 | 080-112 | 880 | 1027 | 1090 | 917 | 1036 | 1050 | ||
| 132-160 | 1017 | 1136 | |||||||
| 9 | 100-132 | 990 | 1137 | 1210 | 1080 | 1214 | 1180 | ||
| 160-180 | 1195 | 1329 | |||||||
| 10 | 090-132 | 1090 | 1263 | 1340 | 1140 | 1292 | 1310 | ||
| 160-180 | 1255 | 1407 | |||||||
| 200 | 1355 | 1507 | |||||||
| 11,2 | 112 | 1210 | 1383 | 1490 | 1214 | 1388 | 1460 | ||
| 132-180 | 1379 | 1553 | |||||||
| 200-225 | 1479 | 1653 | |||||||
| 12,5 | 112 | 1340 | 1513 | 1690 | 1295 | 1488 | 1660 | ||
| 132-180 | 1460 | 1653 | |||||||
| 200-225 | 1560 | 1753 | |||||||
 |
|||||||||
