Описание

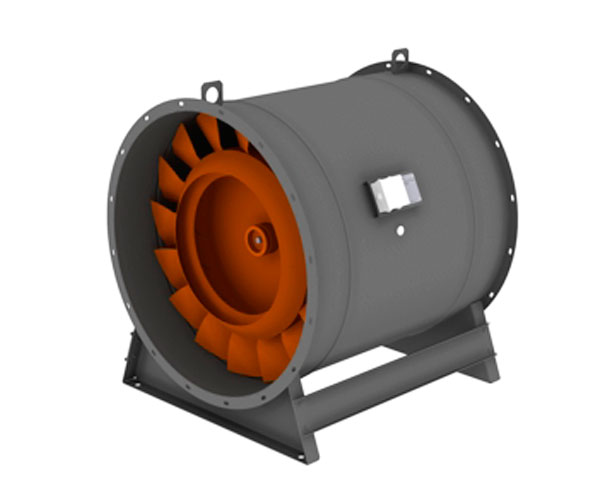

Вентилятор индустриальный осевой магистральный ВИОС-160 предназначены для применения в системах вентиляции, воздушного отопления и системах вытяжной противодымной вентиляции.
Основная задача ВИОС-160 – обеспечение притока свежего воздуха при пожаре. Монтируется ВИОС-160 в приточную систему дымоудаления.
Преимущества:
- Монтаж вентилятора может быть осуществлен в любом необходимом положении: вертикально, наклонно и горизонтально.
- Эксплуатация агрегата в температурном диапазоне от -45 до +45 градусов.
- Детали устройства выполнены из углеродистой стали, которая отличается повышенной прочностью и износостойкостью.
- Безопасность в использовании.
Вентилятор состоит из:
- цилиндрического корпуса;
- рабочего колеса (16 листовых лопаток);
- асинхронного двигателя
Габаритные и присоединительные размеры
Тип крепления — 01 (на фланце)
Тип крепления — 02 (на раме)
Обозначения
- Тип вентилятора
- Номер вентилятора (диаметр рабочего колеса в дм)
- Угол поворота лопаток рабочего колеса
- Количество полюсов электродвигателя
- Вариант исполнения: 01 – на фланце; 02 – на раме
| Тип вентилятора | Размеры, мм | n | n1 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | A1 | B | B1 | D | D1 | D2 | H | L | b | d1 | h | |||
| ВИОС-160-4 | 360 | 458 | 364 | 408 | 400 | 440 | 460 | 502 | 420 | 28 | 16 | 250 | 8 | 4 |
| ВИОС-160-4,5 | 405 | 503 | 416 | 460 | 450 | 490 | 520 | 557 | 472 | 28 | 16 | 280 | 8 | 4 |
| ВИОС-160-5 | 450 | 548 | 469 | 513 | 500 | 540 | 560 | 622 | 525 | 28 | 16 | 320 | 12 | 4 |
| ВИОС-160-5,6 | 505 | 602 | 534 | 578 | 560 | 600 | 630 | 713 | 588 | 27 | 16 | 355 | 12 | 4 |
| ВИОС-160-6,3 | 550 | 647 | 608 | 652 | 630 | 670 | 700 | 793 | 662 | 27 | 18 | 400 | 12 | 4 |
| ВИОС-160-7,1 | 640 | 737 | 691 | 735 | 710 | 750 | 780 | 883 | 745 | 27 | 18 | 450 | 16 | 4 |
| ВИОС-160-8 | 700 | 797 | 786 | 830 | 800 | 840 | 870 | 973 | 840 | 27 | 18 | 495 | 16 | 4 |
| ВИОС-160-9 | 790 | 887 | 891 | 935 | 900 | 950 | 980 | 1078 | 945 | 27 | 18 | 550 | 16 | 4 |
| ВИОС-160-10 | 900 | 997 | 996 | 1040 | 1000 | 1050 | 1080 | 1198 | 1050 | 27 | 18 | 595 | 16 | 6 |
| ВИОС-160-11,2 | 980 | 1077 | 1122 | 1166 | 1120 | 1170 | 1220 | 1333 | 1176 | 27 | 22 | 670 | 20 | 6 |
| ВИОС-160-12,5 | 1100 | 1197 | 1258 | 1302 | 1250 | 1300 | 1350 | 1478 | 1312 | 27 | 22 | 750 | 20 | 6 |
