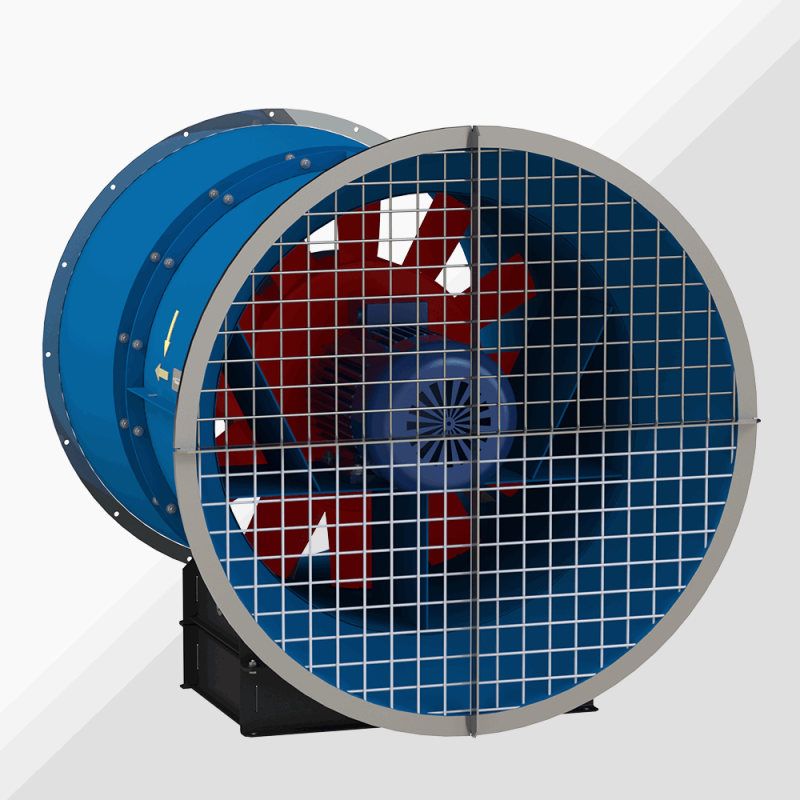

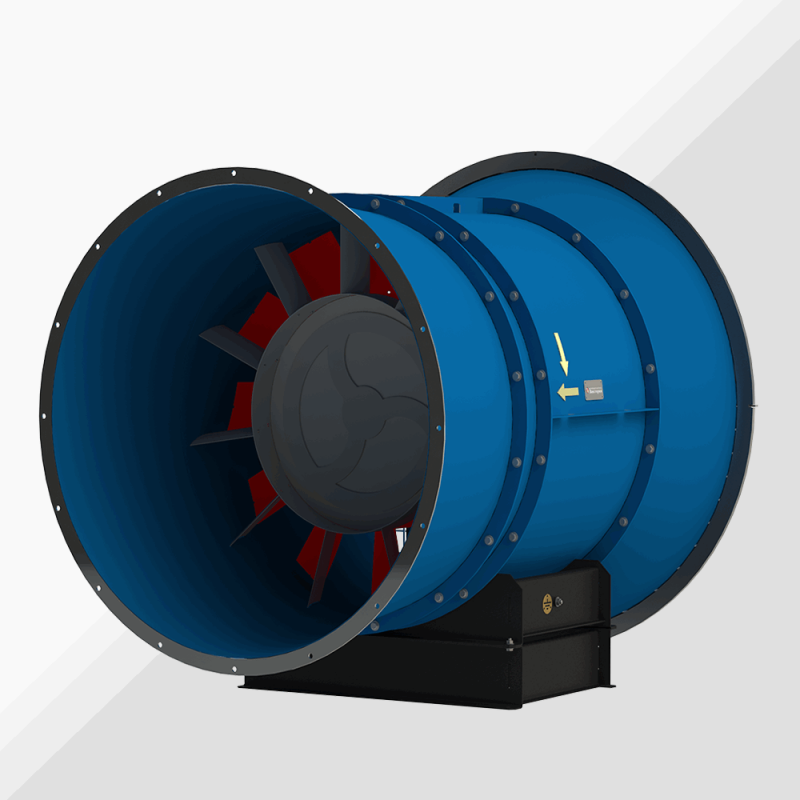

Вентилятор УВОП

Вентилятор УВОП — используется в стационарных системах приточной противодымной вентиляции для создания избыточного давления на путях эвакуации производственных, общественных и жилых зданий.

Вентиляторы УВОП изготавливаются 13 типоразмеров с диаметрами рабочих колес от 315 до 1250 мм и обеспечивают широкую область режимов по производительности от 700 до 102 000 м³/ч и по полному давлению до 2200 Па..

Общие сведения УВОП:
• низкого и среднего давления;
• количество лопаток – 12;
(аэродинамическая схема аналог К.06);
• количество лопаток – 4, 6, 8 или 10
(аэродинамическая схема аналог ОВ121).

Типоразмерный ряд УВОП:
Вентиляторы изготавливаются по 1-й конструктивной схеме 13 типоразмеров с номинальными диаметрами рабочих колес, мм:
315; 355; 400; 450; 500; 560; 630; 710; 800; 900; 1000; 1120; 1250

Условия эксплуатации УВОП:
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.

Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

УВОП — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
№ УВОП	hэд	D	D1	D2	D3	D4	d1	d2	L	L1	L2	L3	L4	l	b	B	H	H1	n	n1
3,15	56…71	320	360	385	400	355	10	10	245	80	185	100	160	30	200	475	260	500	8	8
3,55	56…80	360	400	430	450	400			245		185	112	180		220	520	280	540
4	56…71	405	440	480	500	450			245		185	125	200		260	575	310	600		10
	80…100								345		285
4,5	56…80	455	490	530	560	500			285		225	140	225		310	635	340	660
	90…100								385		325
5	63…80	505	540	590	630	560	12		285		225	160	250		380	705	380	735	16
	90…132								385		325
5,6	63…112	565	600	660	710	630			385		325	180	280		440	790	430	825
	132								405					40
6,3	71…112	635	670	740	800	710			385		325	200	315	30	500	880	480	920		12
	132…160								485		425
7,1	80…112	720	760	830	900	800			385	100	325	225	355		580	990	530	1025
	132								485		425
8	80…112	810	850	940	1000	900			385		325	250	400		650	1090	580	1125		16
	132…160								485		425
9	100…132	910	950	1040	1120	1000			485		425	280	450		750	1210	650	1255
	160…180								600		530			35
10	100…132	1010	1050	1165	1250	1120			485	160	425	315	500	30	850	1340	730	1400		18
	160…180								600		530			35
	200								700		630
11,2	112	1130	1180	1295	1400	1250		12	485		425	355	560	30	950	1490	800	1545
	132…180								650		580			35
	200…225								750		680
12,5	112	1260	1310	1448	1600	1400			485		425	400	630	30	1050	1690	900	1745		22
	132…180								650		580			35
	200…225								750		680
