Описание

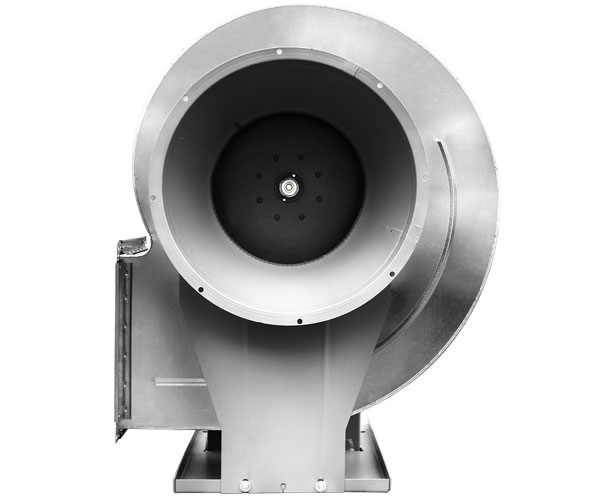

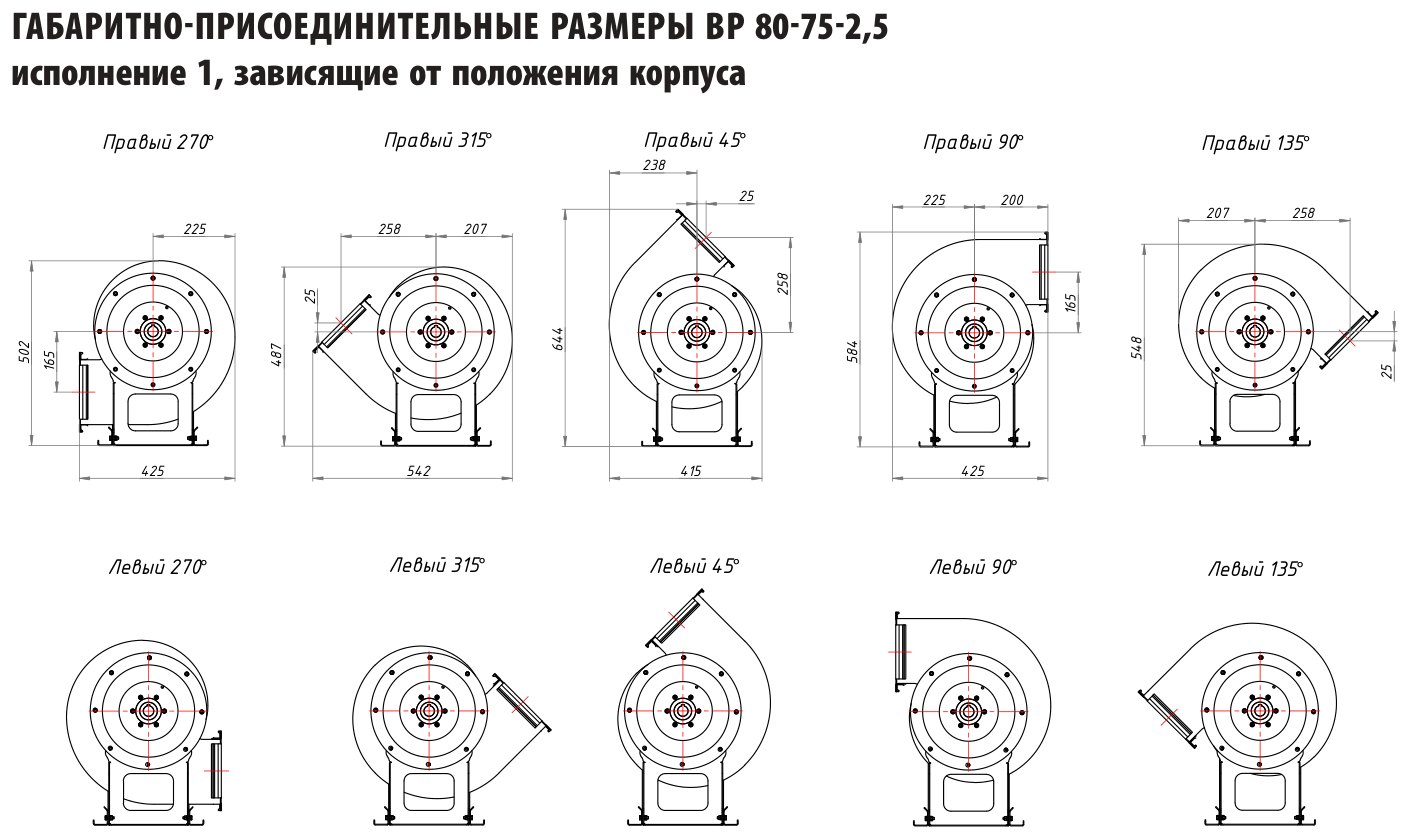

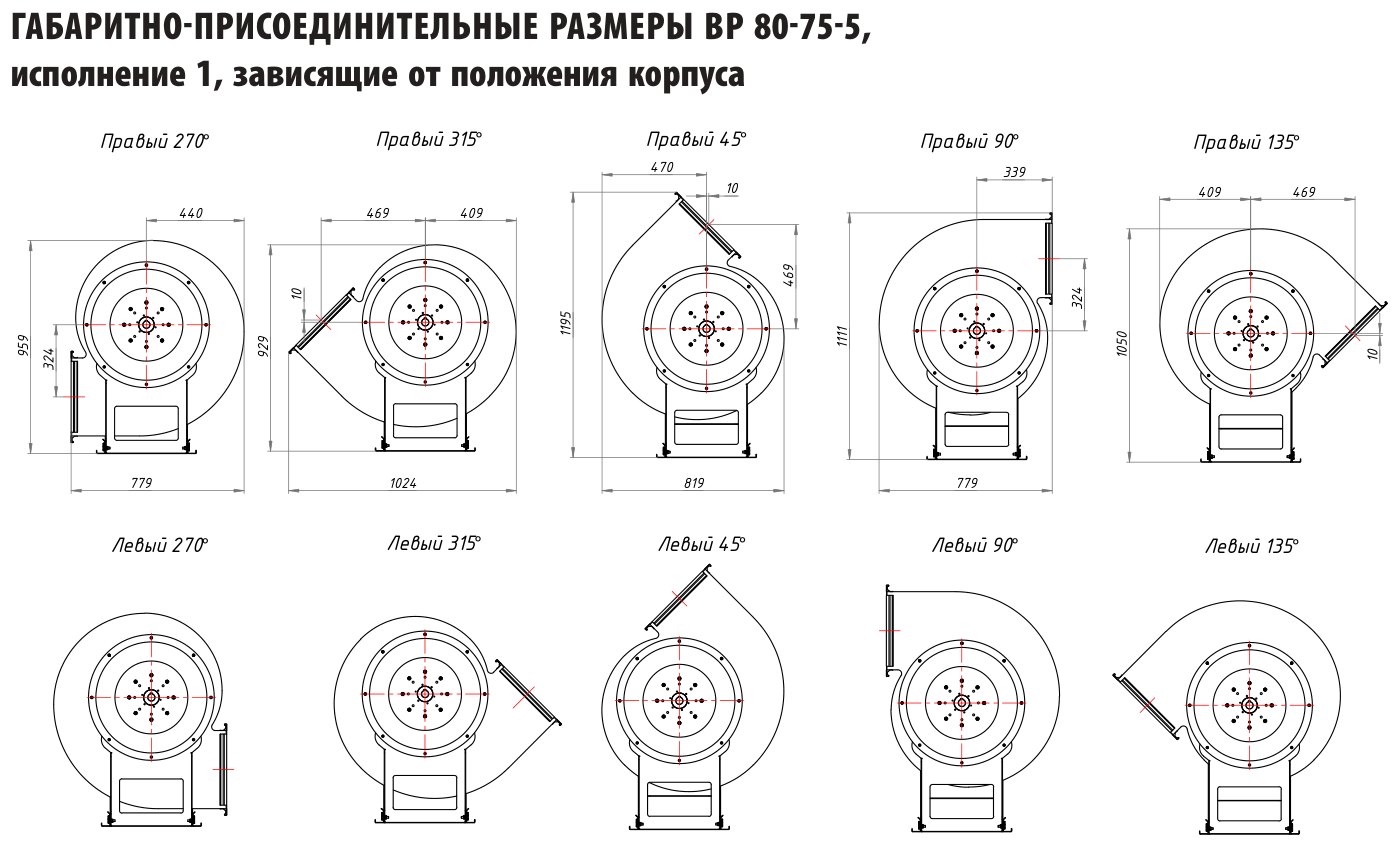

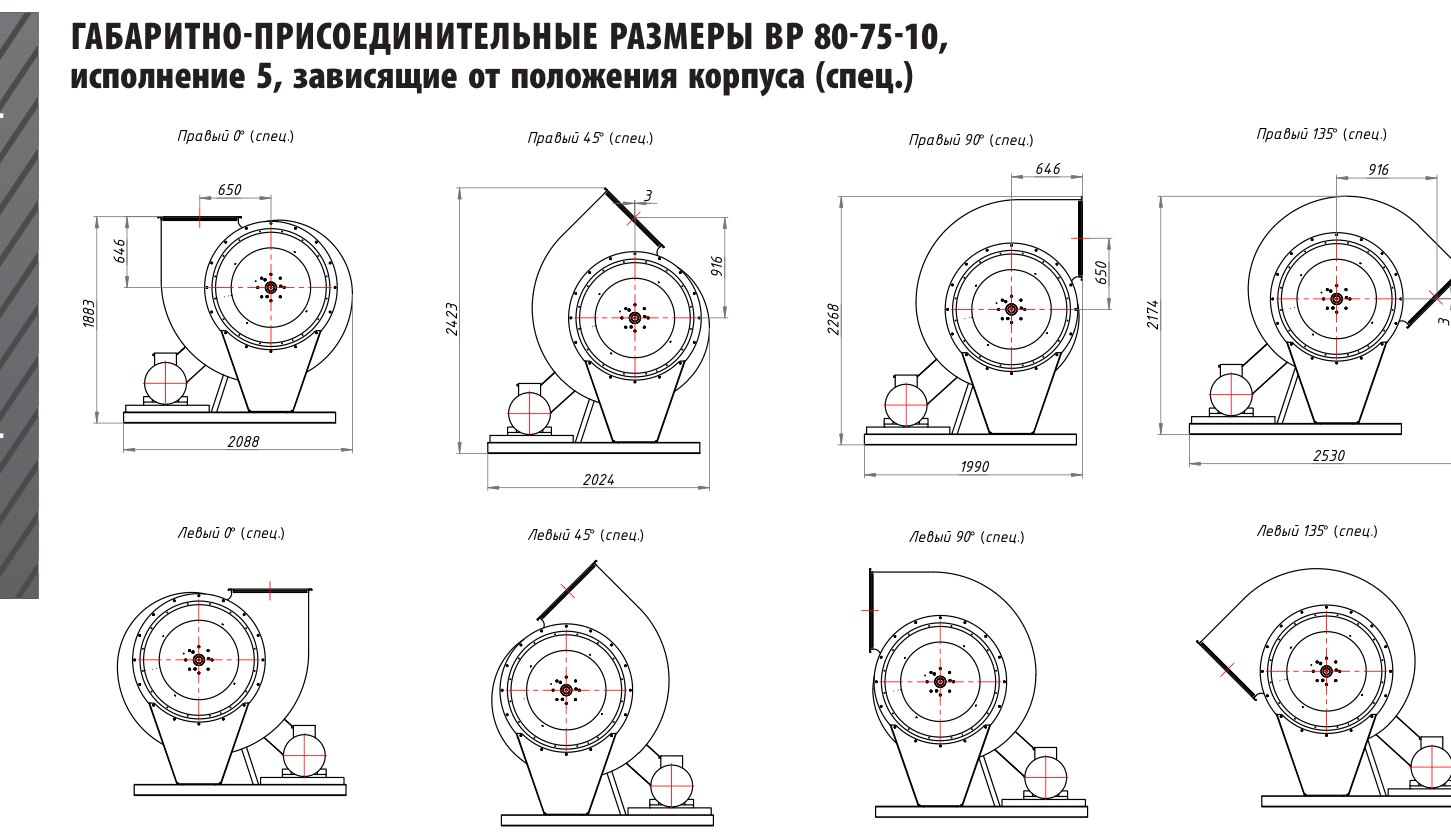

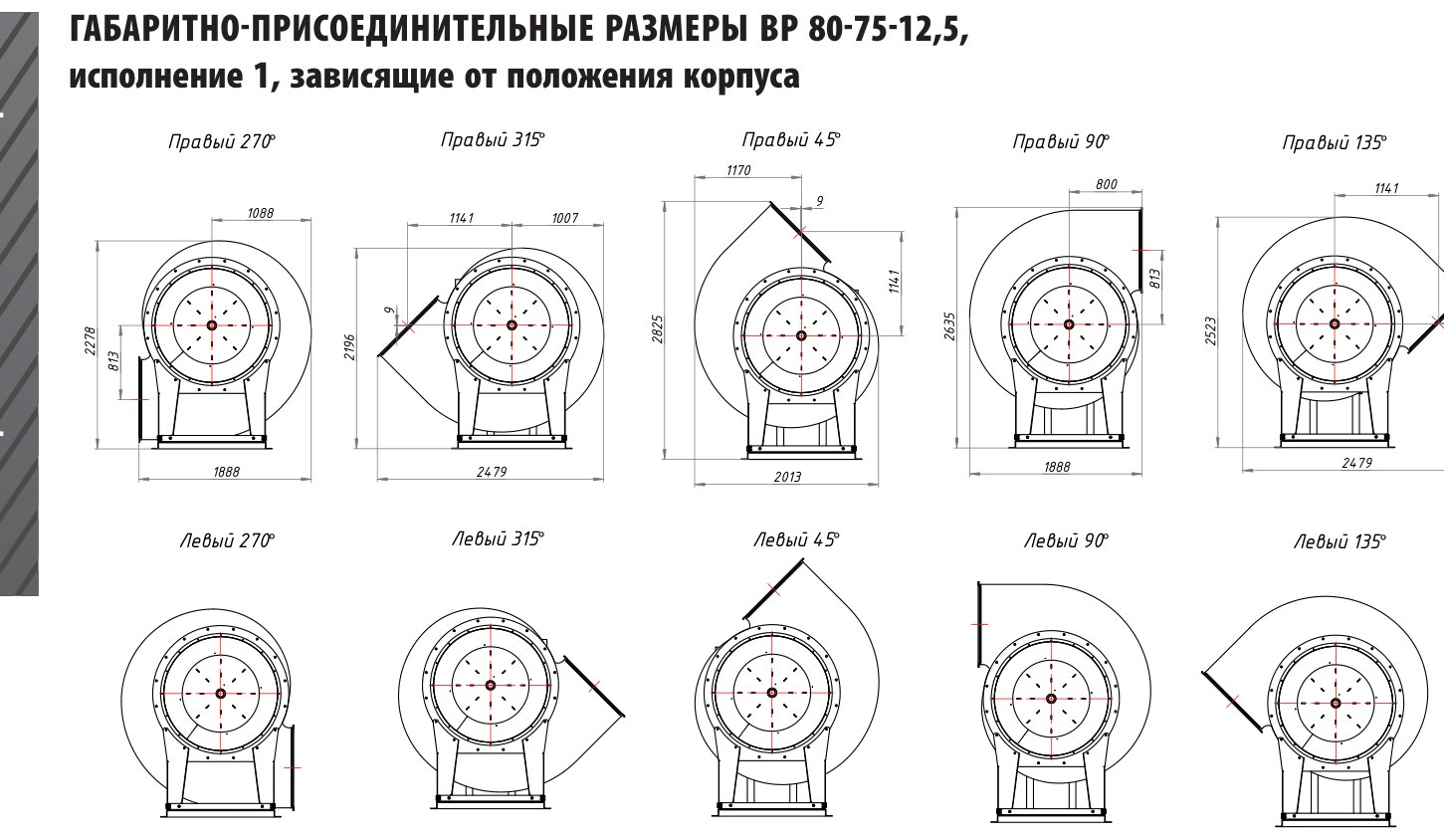

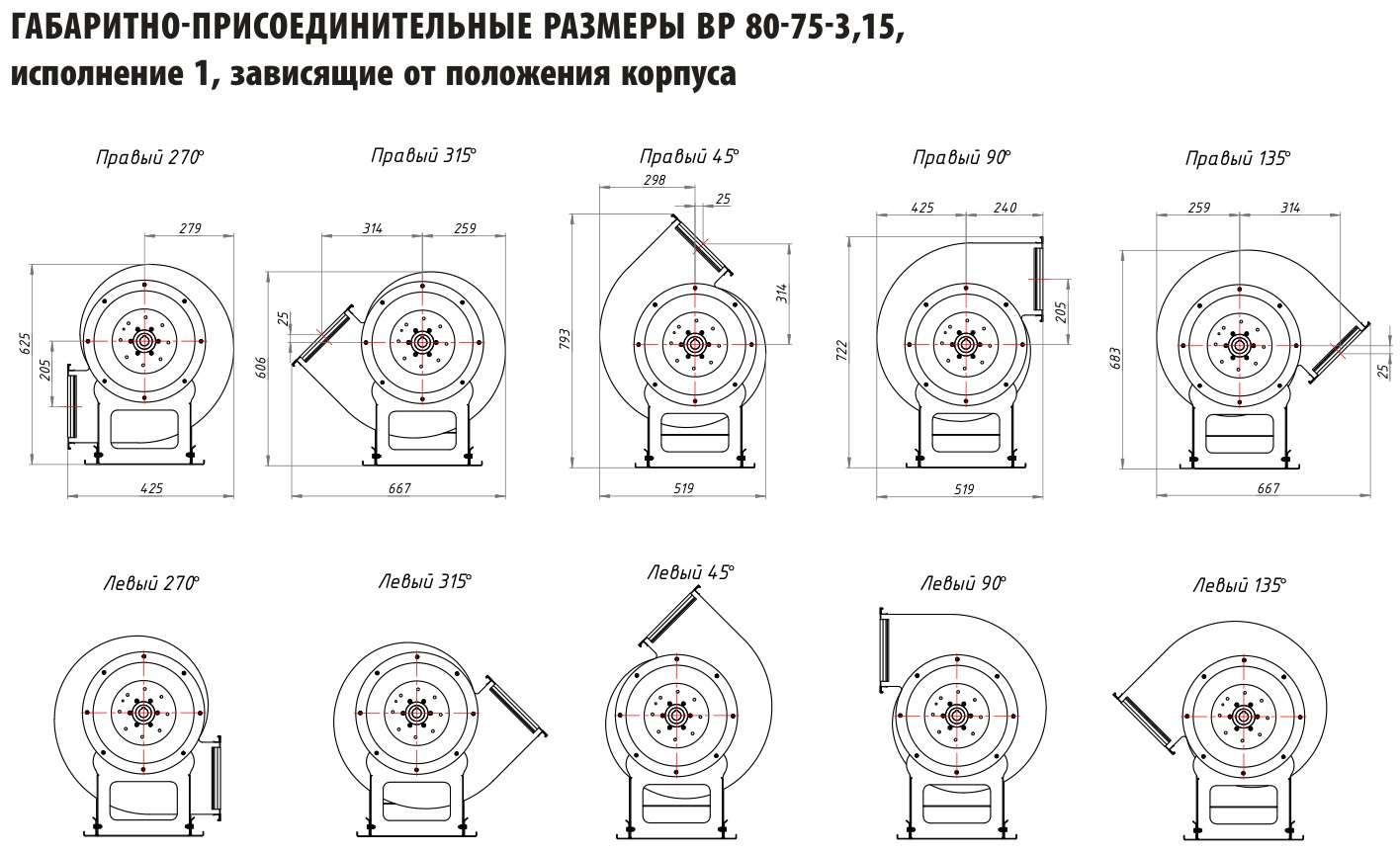

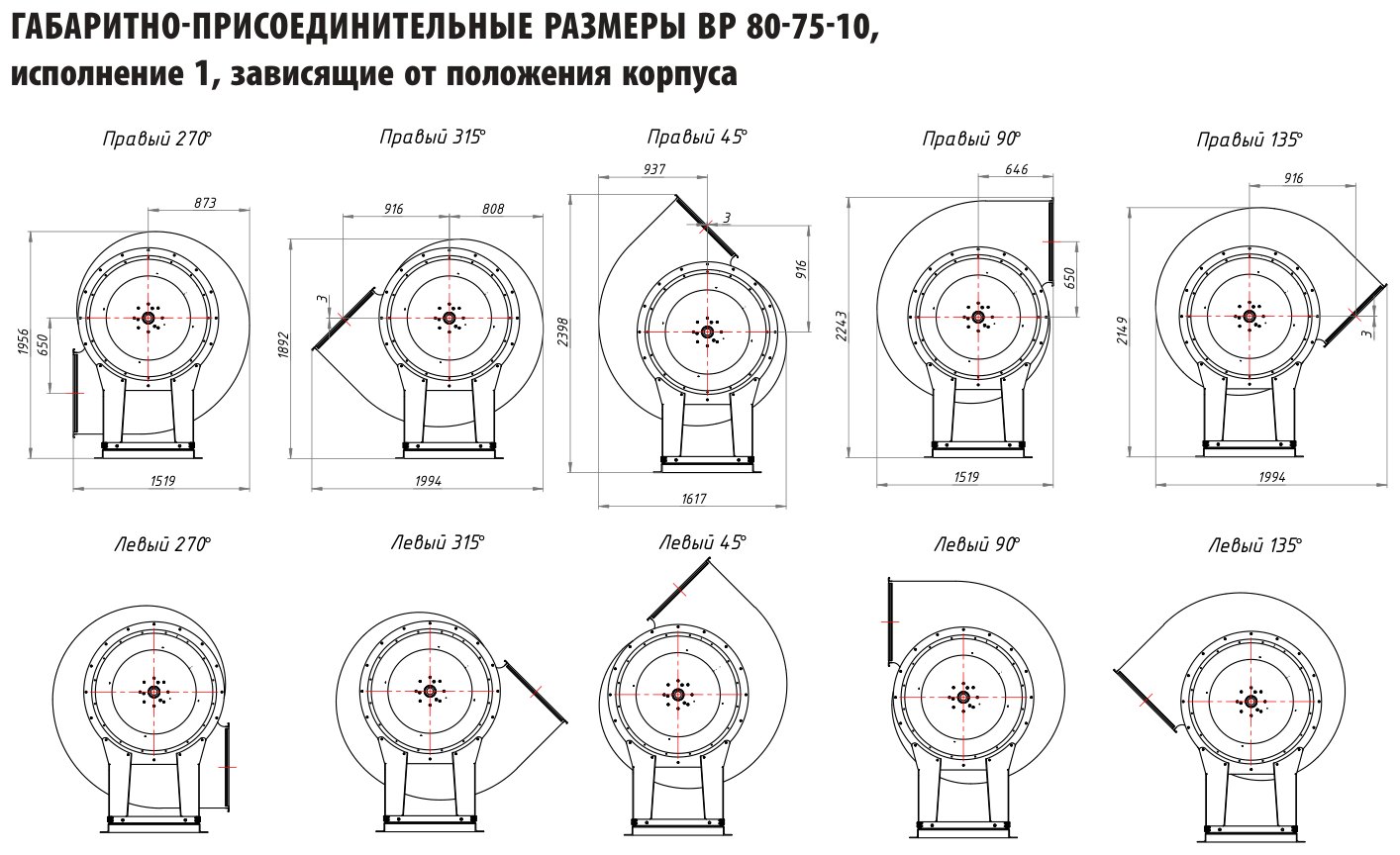

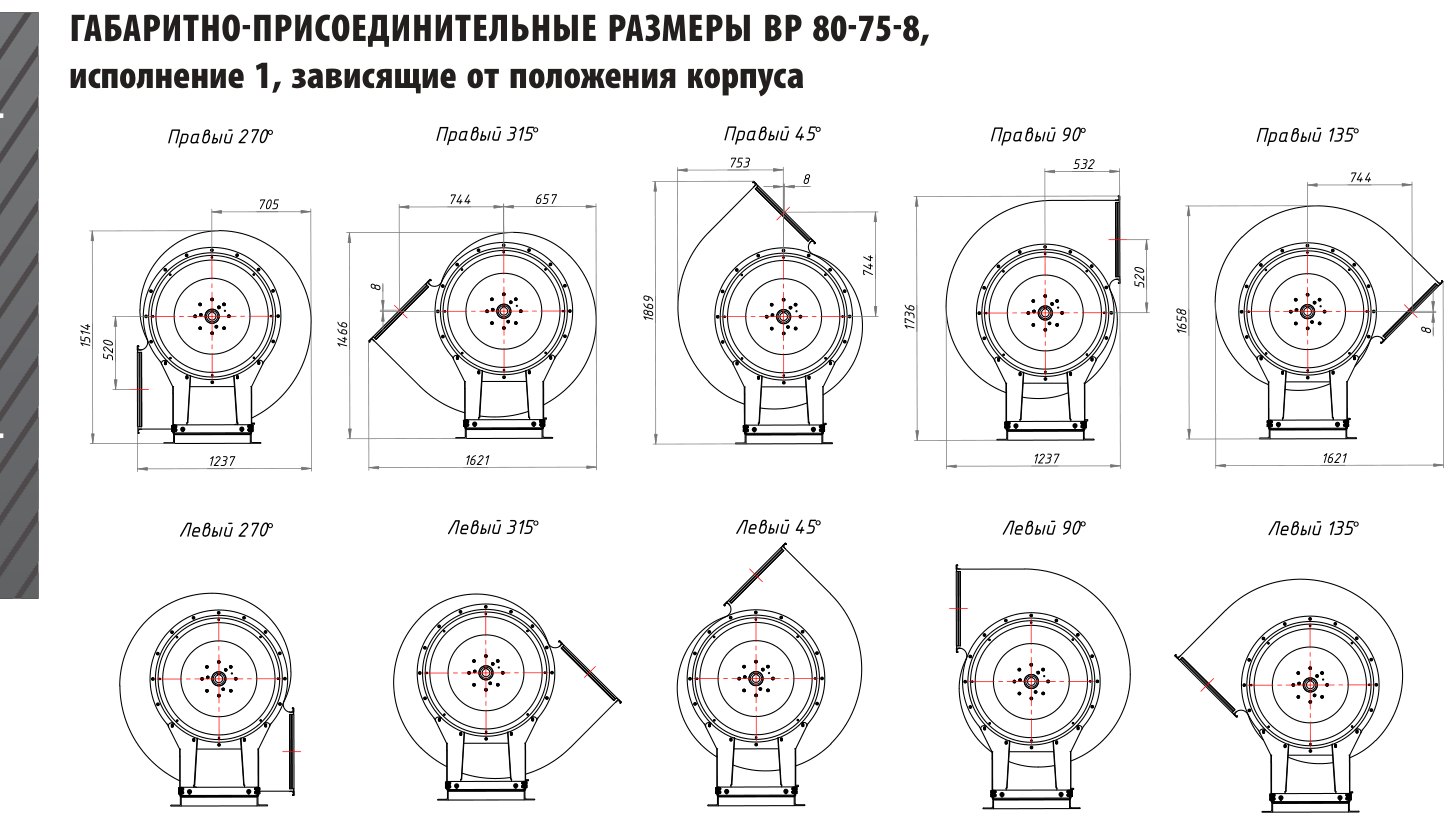

Вентилятор ВР 80-75 выполняется в виде моноблочной конструкции. На металлической сварной раме установлен спиралевидный корпус «улитка» с двумя патрубками, на фланцах которых предусмотрены отверстия для монтажа оборудования к воздуховодам вентиляционной сети. Корпус имеет возможность углового поворота вокруг рамы, кратный 45°, что позволяет выставить выходной патрубок под нужным углом к горизонту. Внутри корпуса находится рабочее лопастное колесо (крыльчатка) с двенадцатью отогнутыми в противоположную вращению сторону лопатками. По направлению его вращения различают правые и левые радиальные вентиляторы. Для крепления рамы к основанию в ее нижней опорной части имеются отверстия под анкерное крепление (при монтаже рекомендуется использовать дополнительные пружинные виброопоры).
Радиальный вентилятор низкого давления ВР 80-75 подлежит эксплуатации в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Рабочая среда – воздух с концентрацией мелкодисперсной пыли и взвешенных частиц до 100 мг/м.куб. Допустимая температура воздуха – до +80°С. В рабочей среде не должны присутствовать липкие, взрывоопасные и волокнистые включения.
Без малого 20 лет опыта на российском рынке научили нас подбирать индивидуальный подход к каждому покупателю. Мы предлагаем качественное оборудование, высокий уровень сервиса, минимальные сроки изготовления и приемлемые цены за всё вышеперечисленное. Узнать наличие необходимого оборудования можно через сервис онлайн-склад. Вы можете оставить заявку на корпоративную почту и уточнить все интересующие детали здесь: info@ventar-s.ru

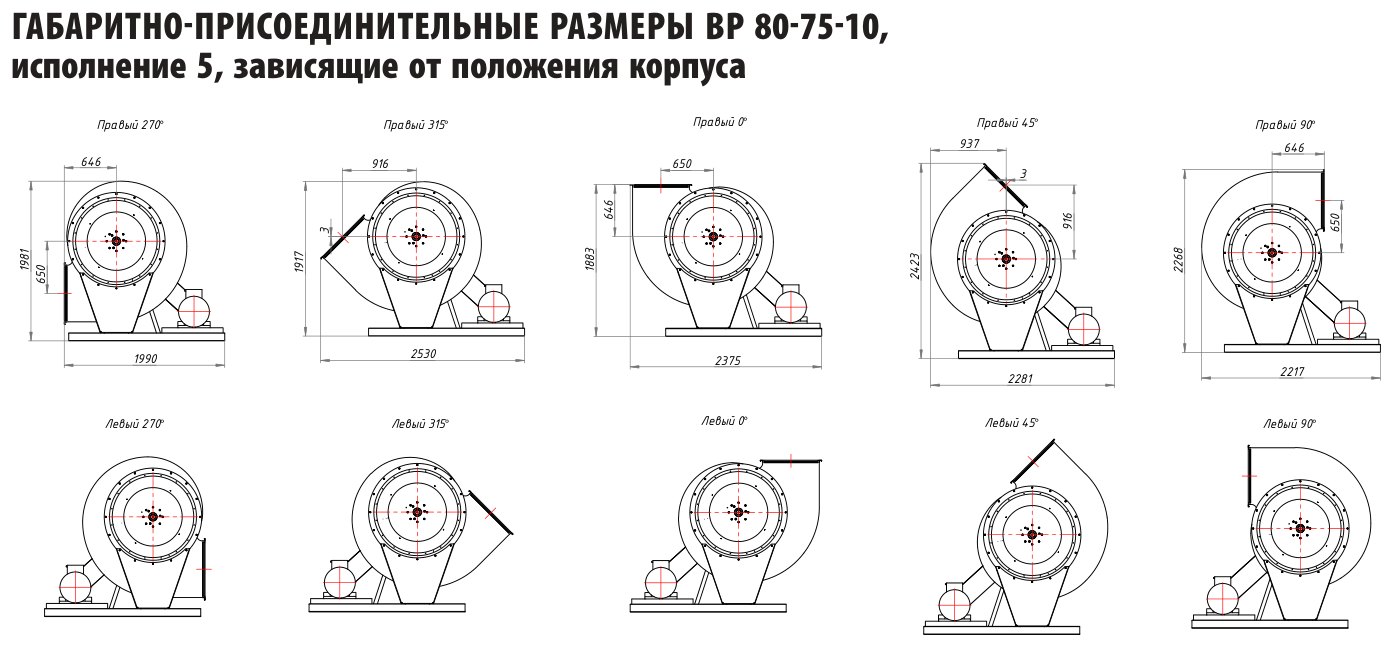

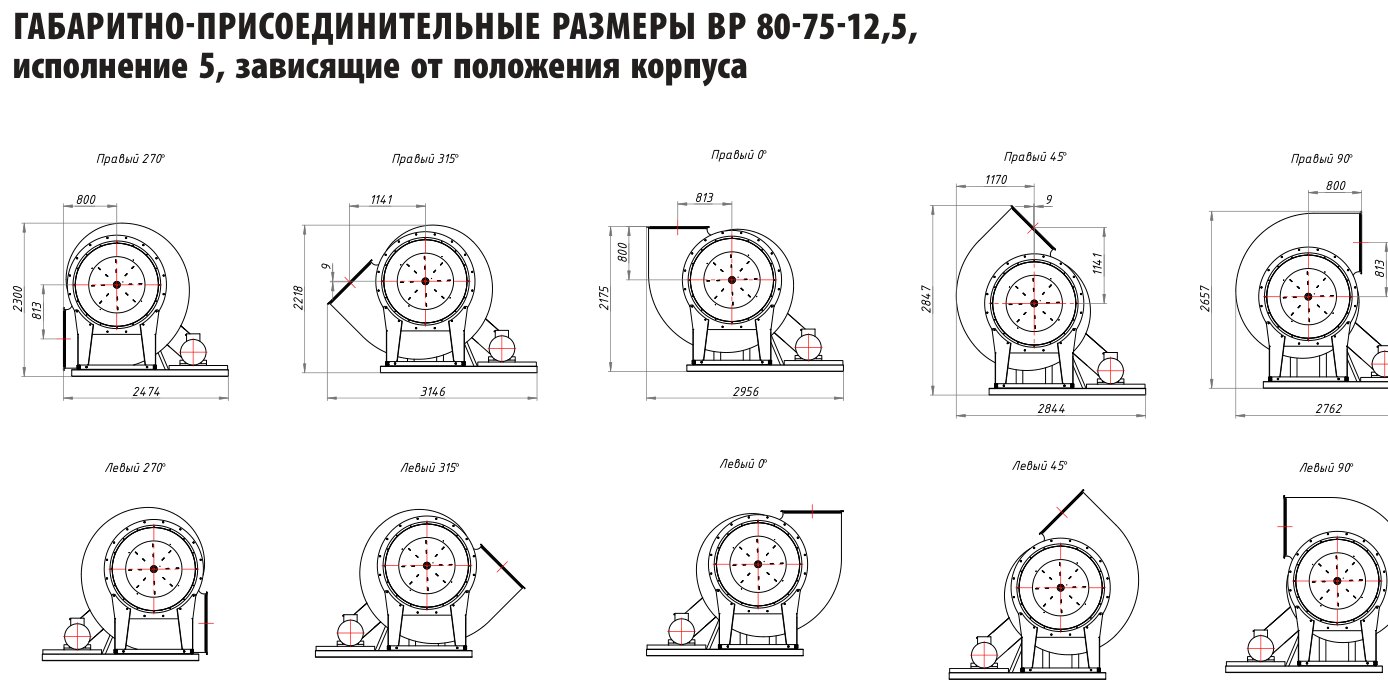

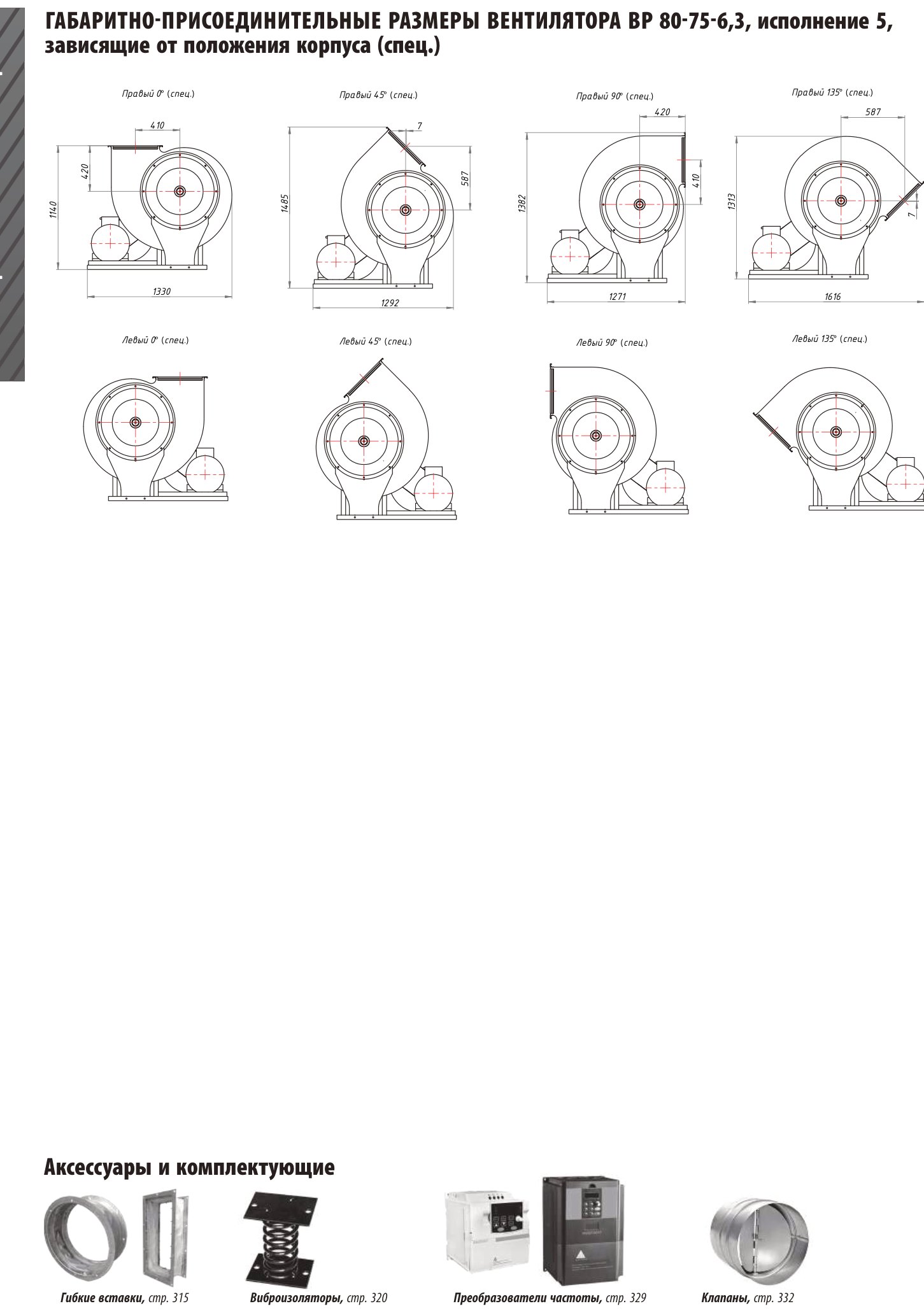

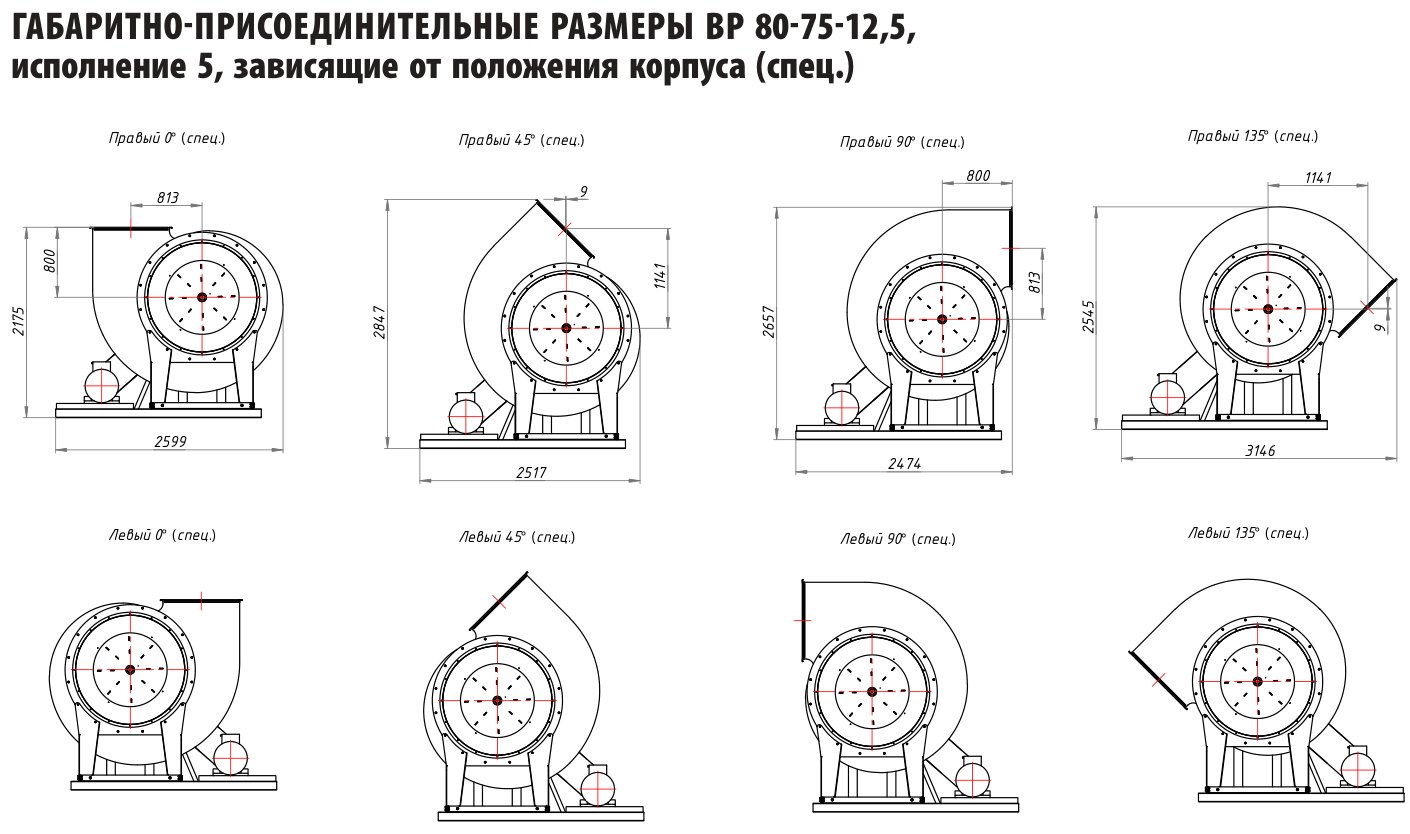

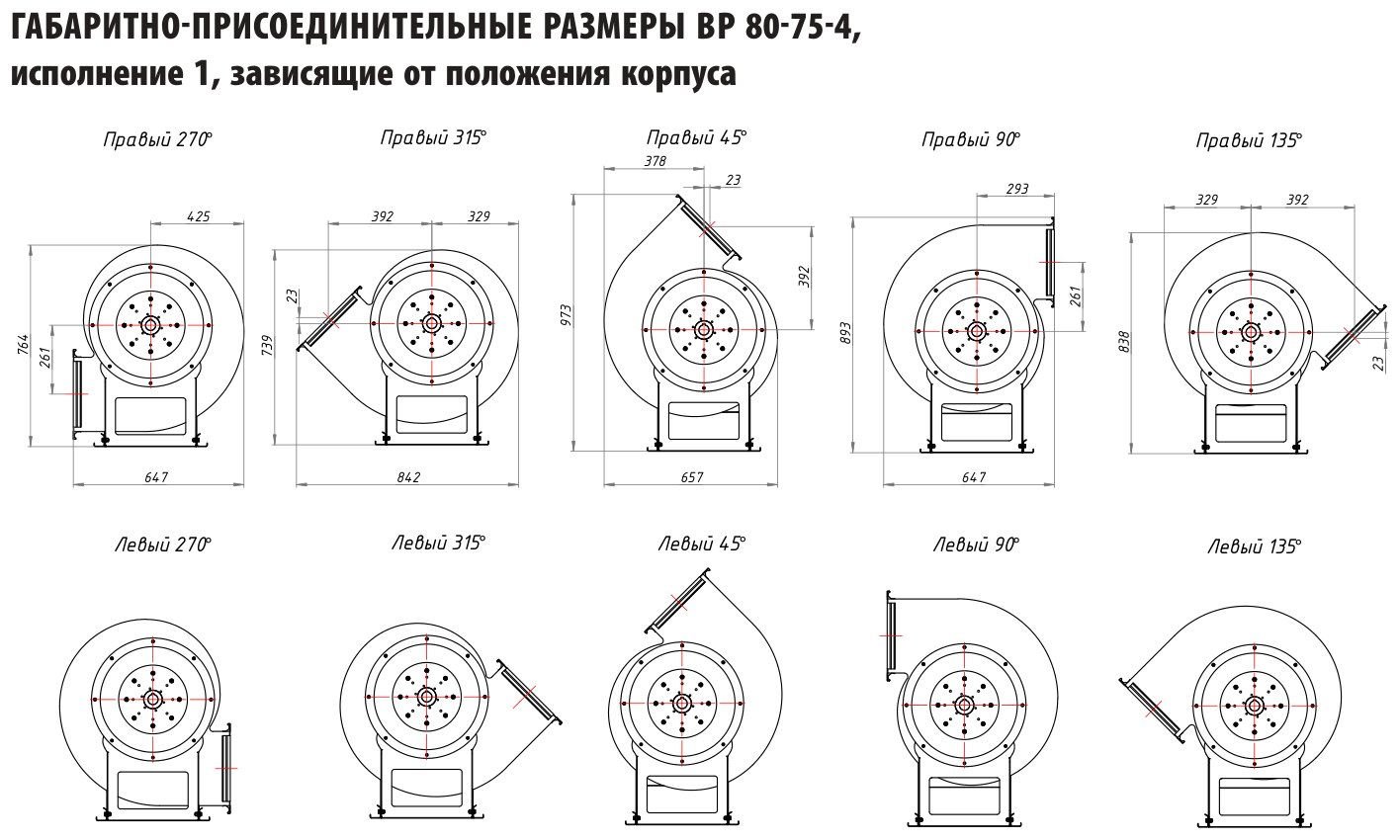

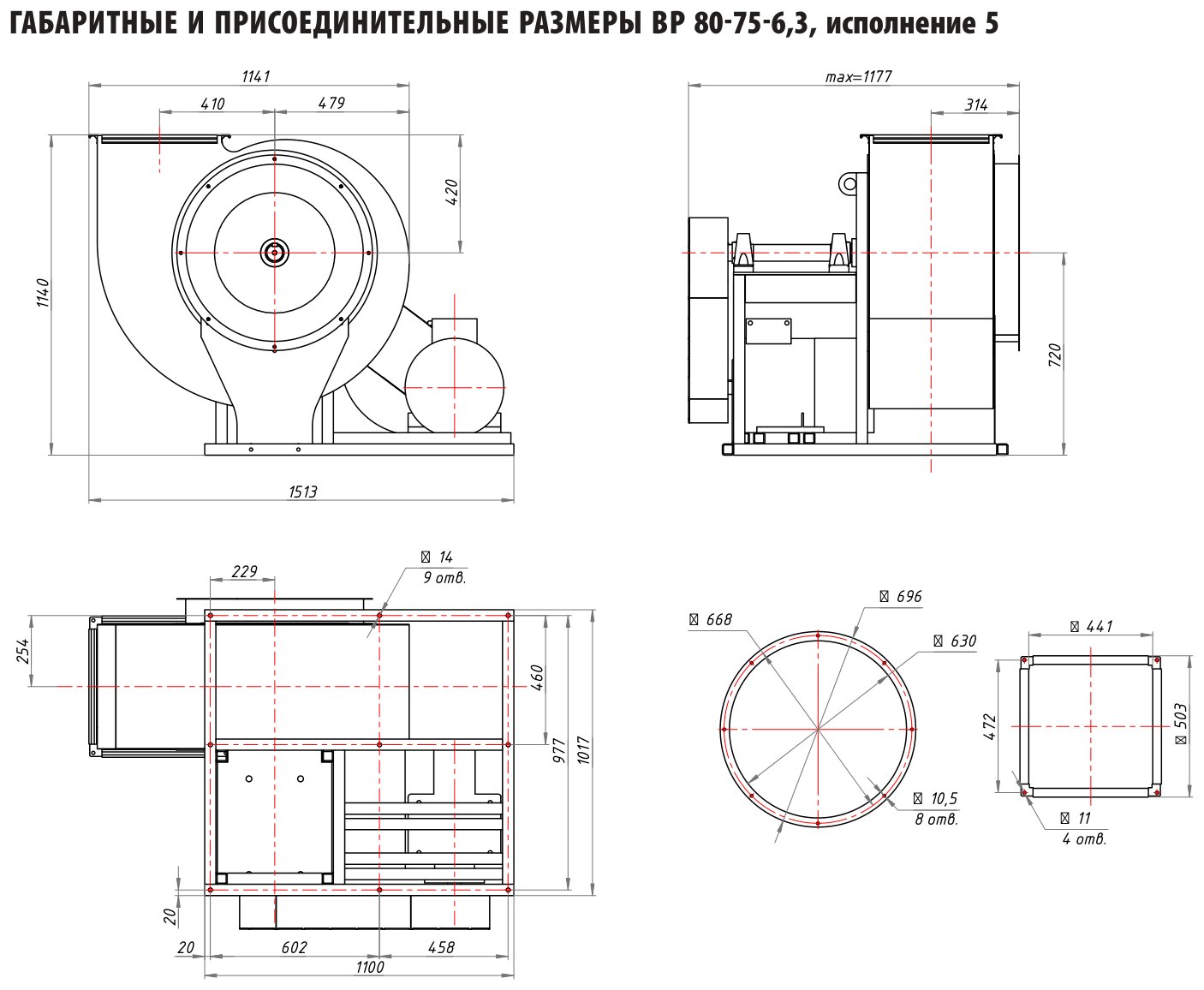

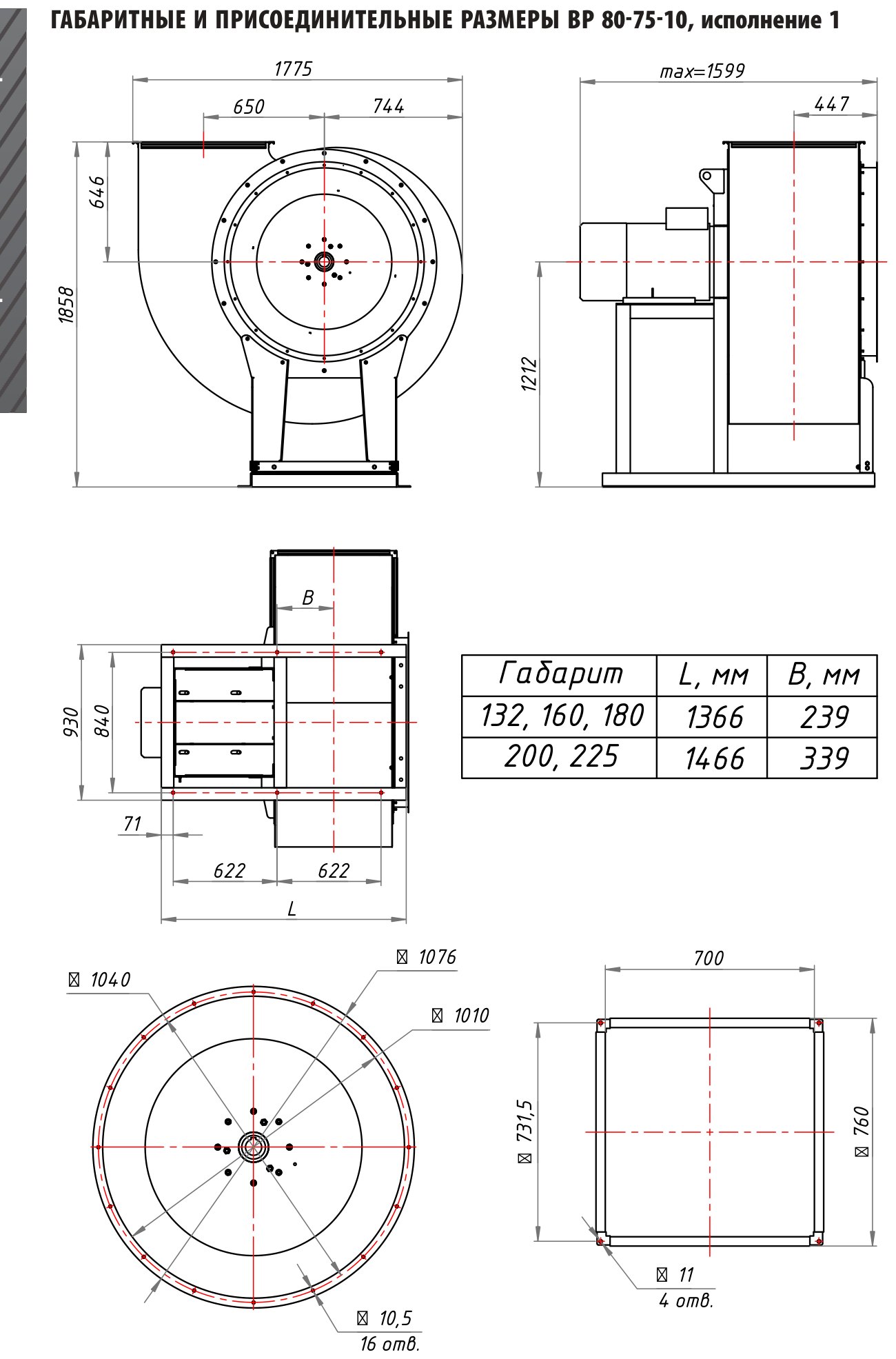

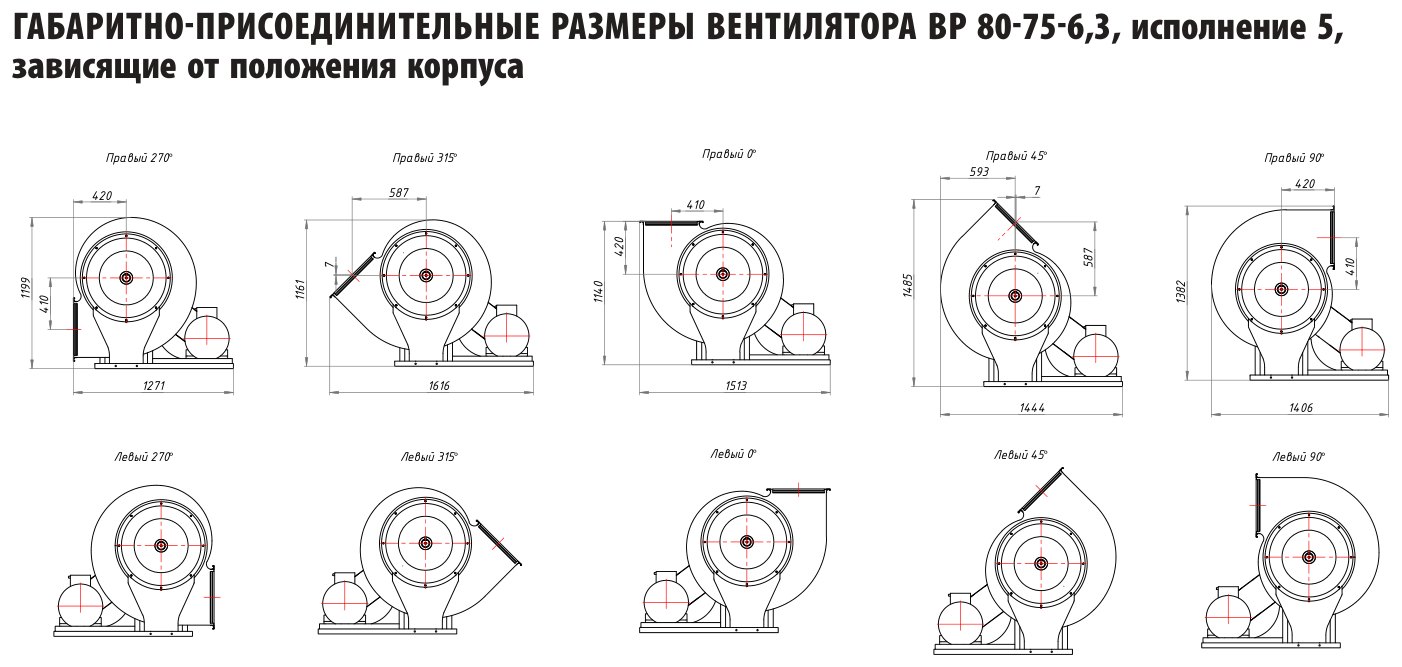

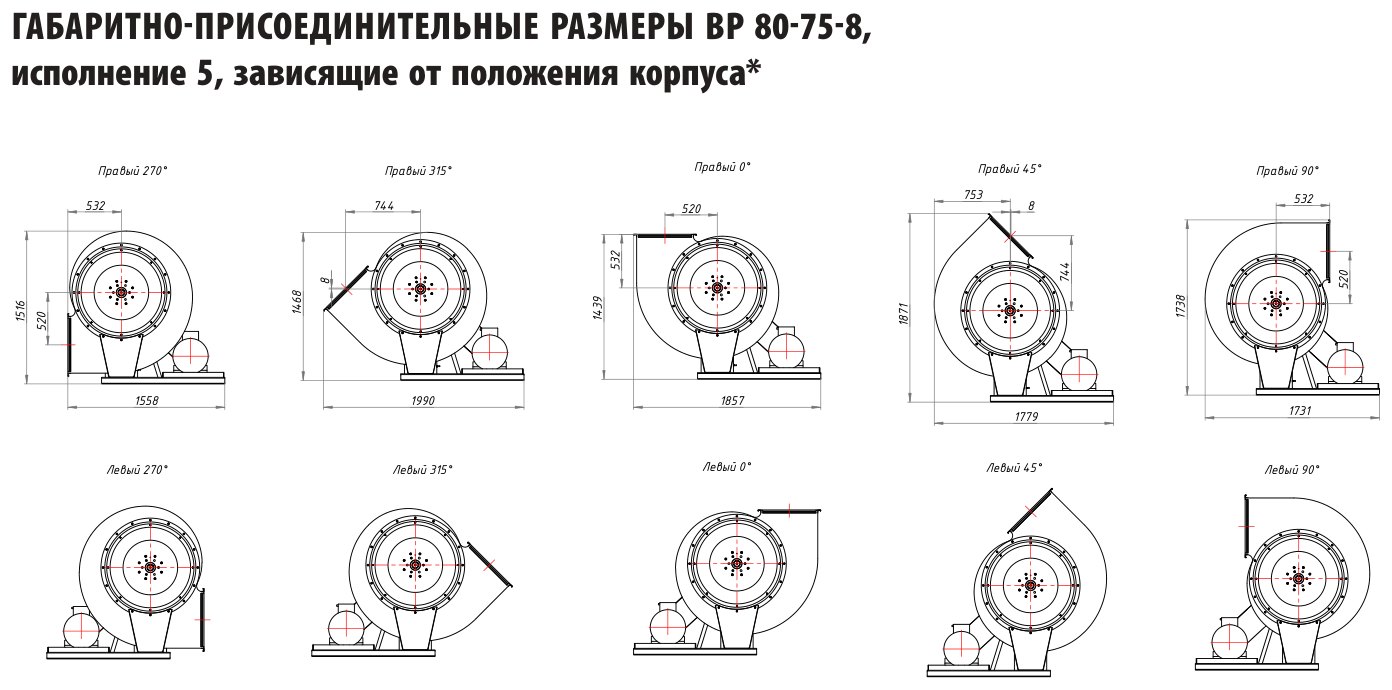

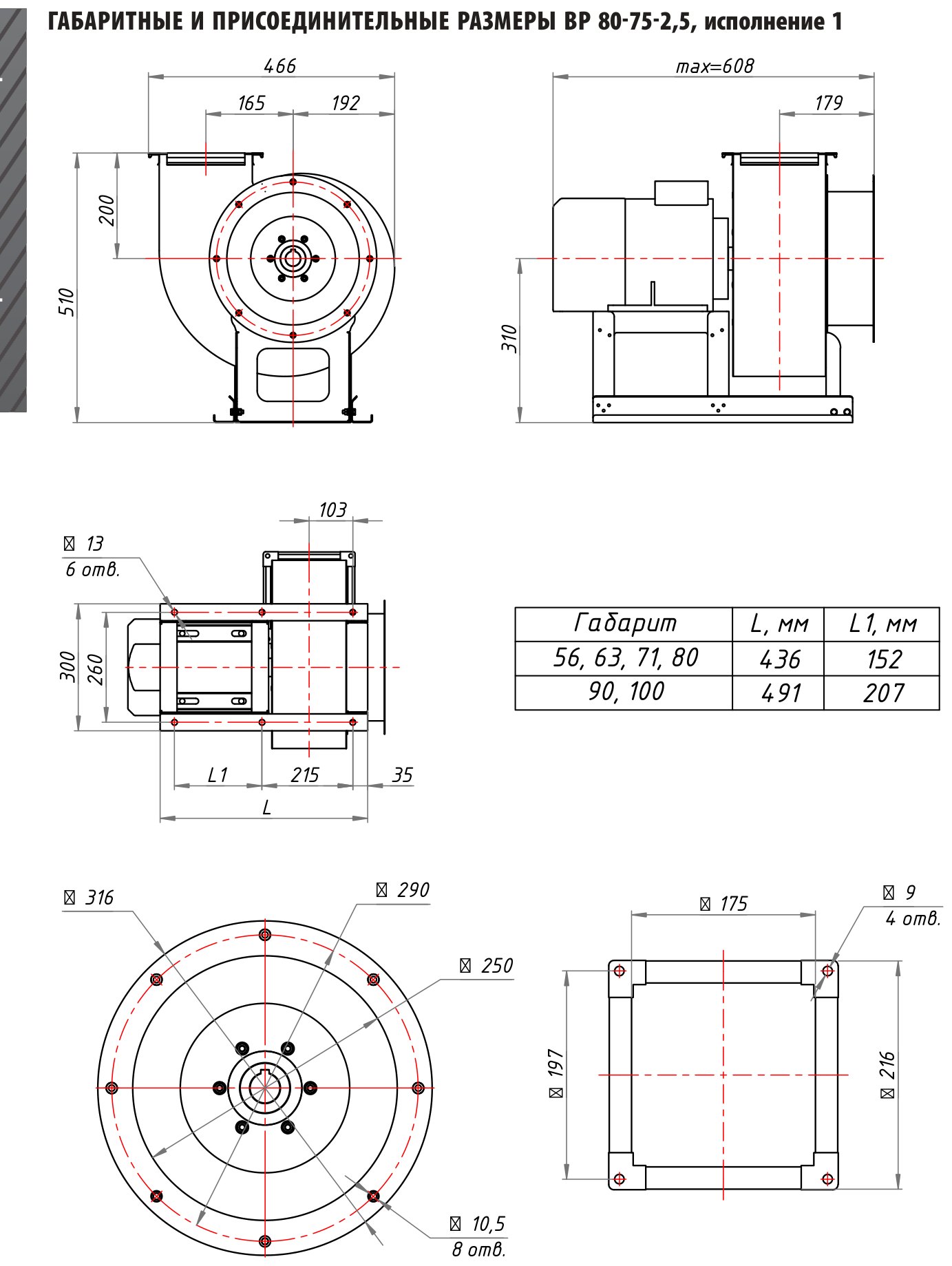

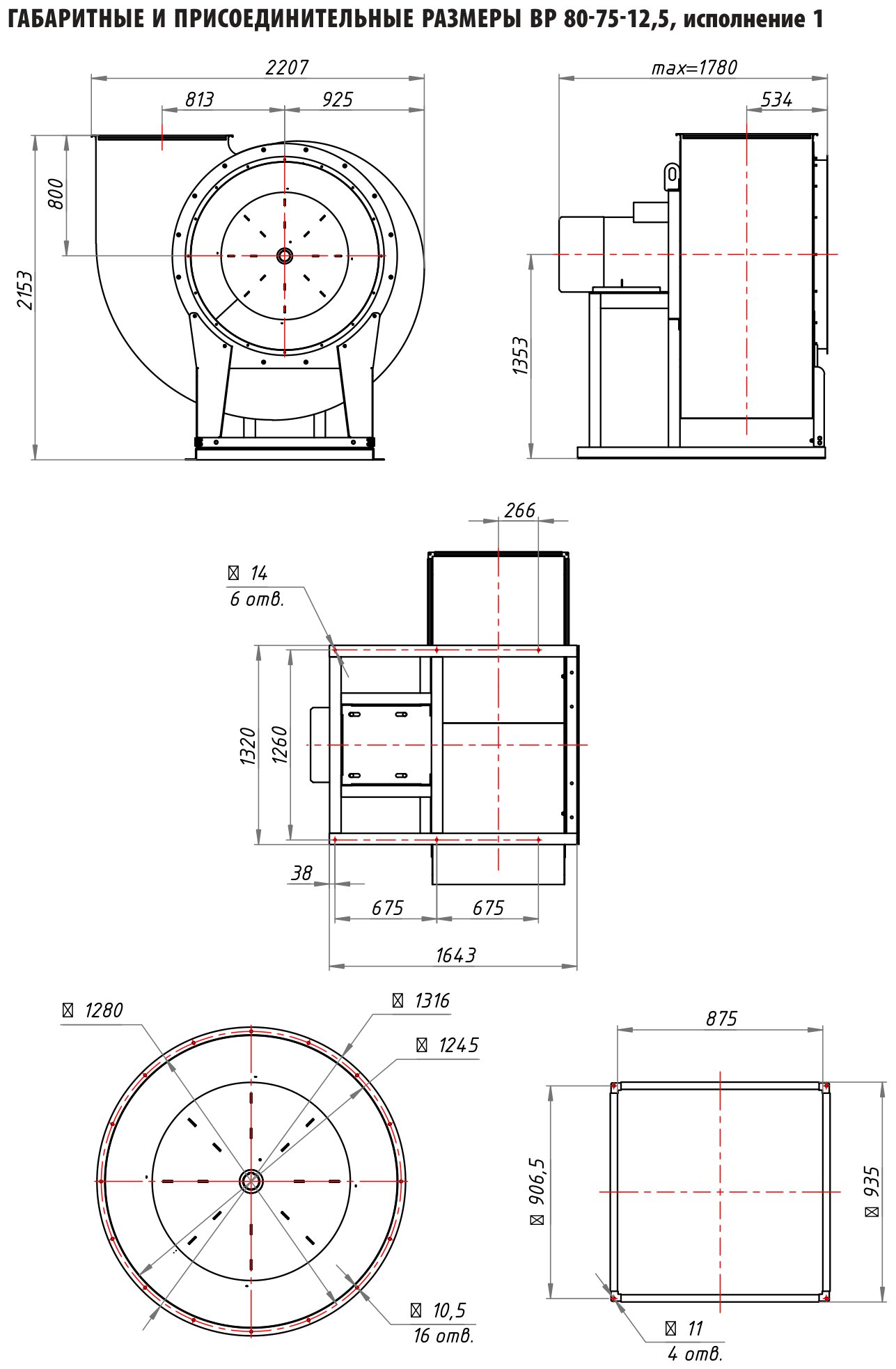

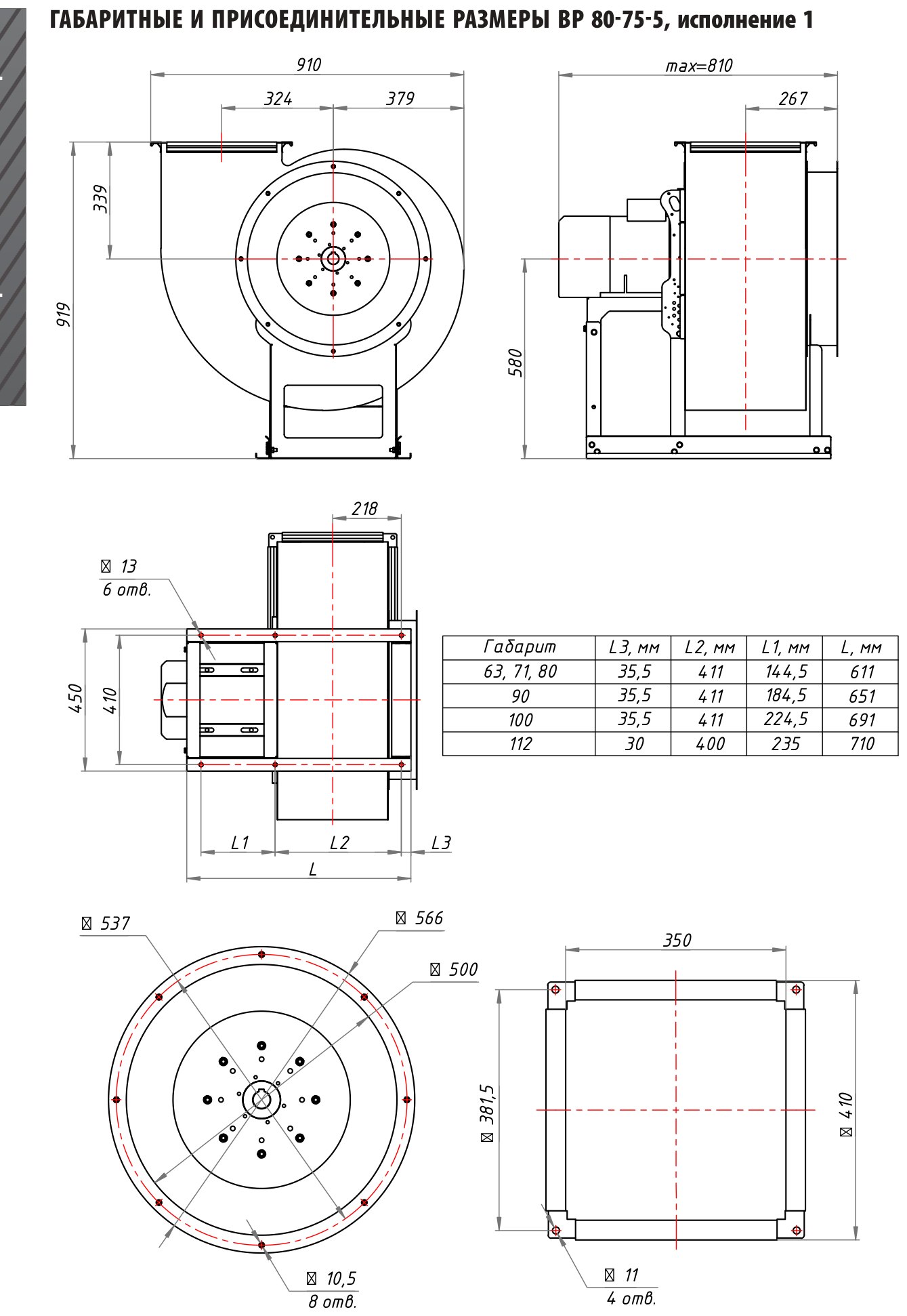

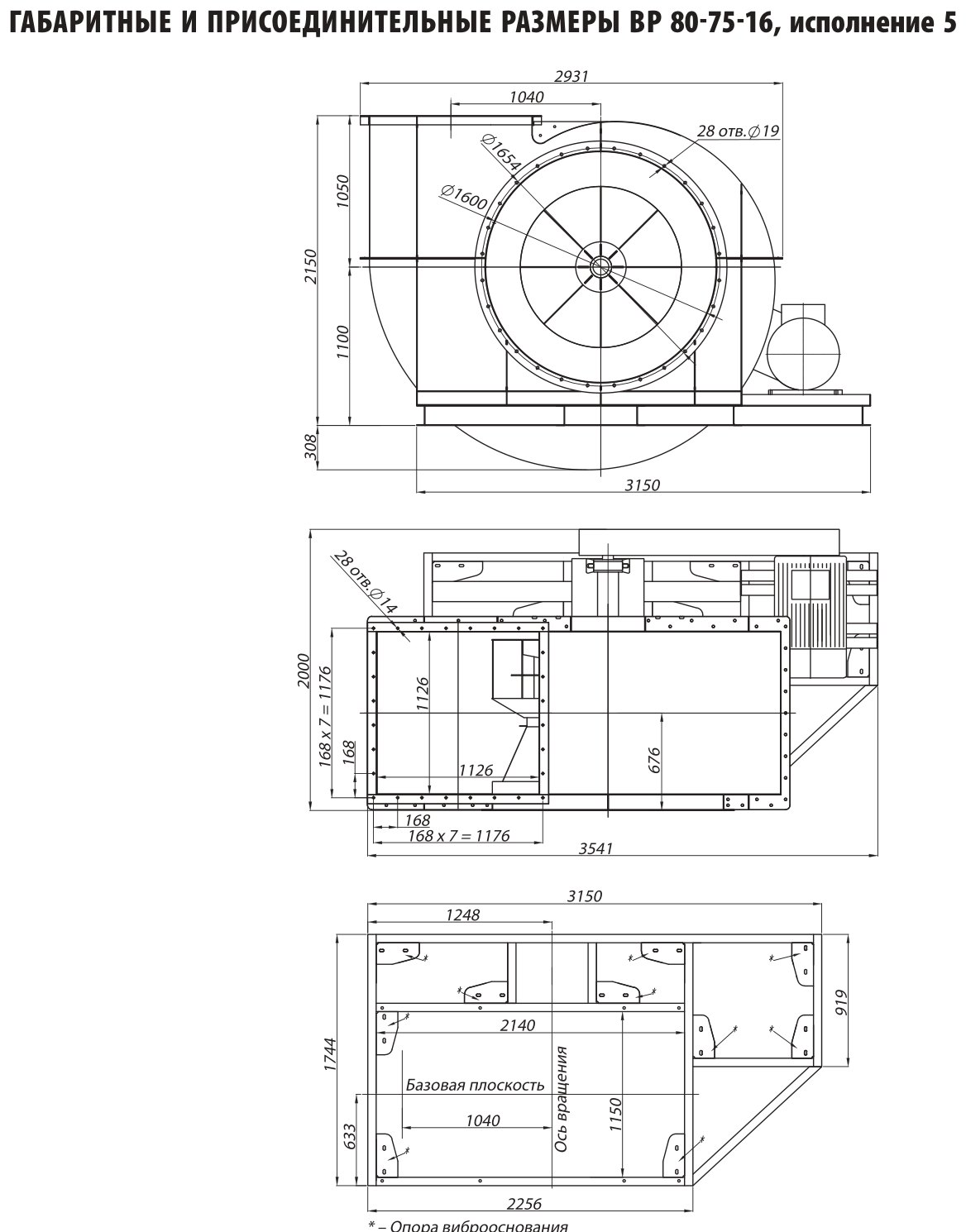

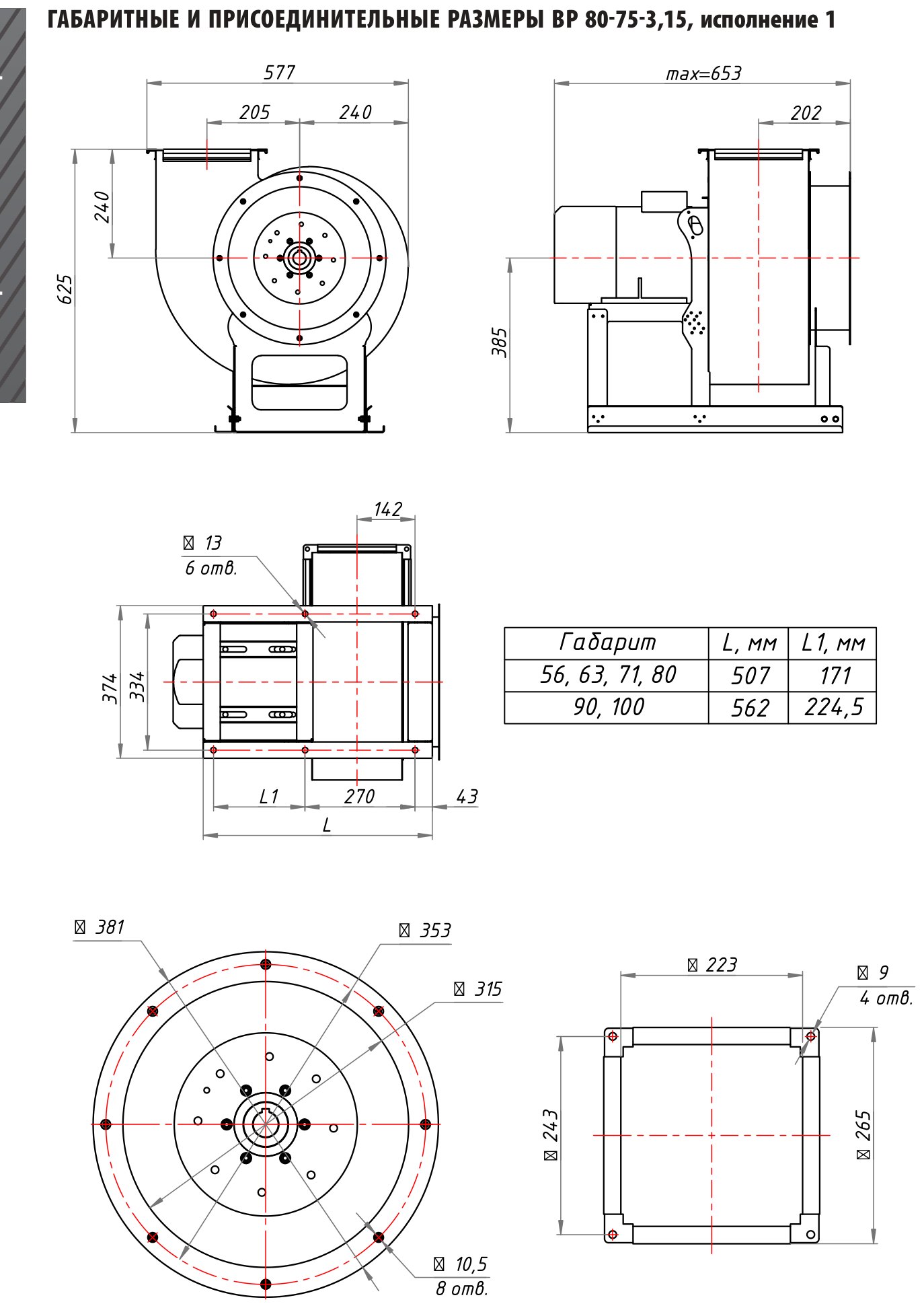

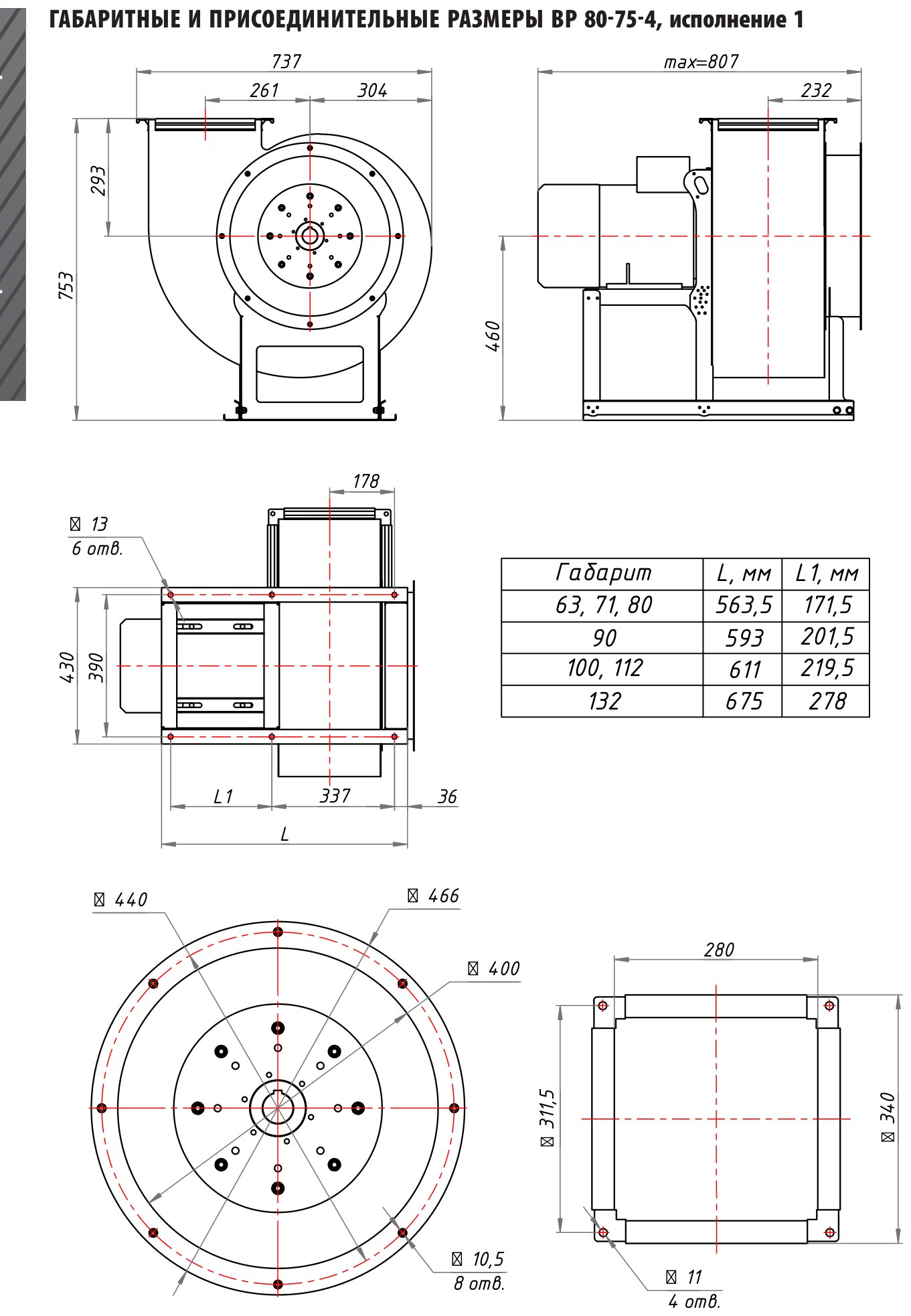

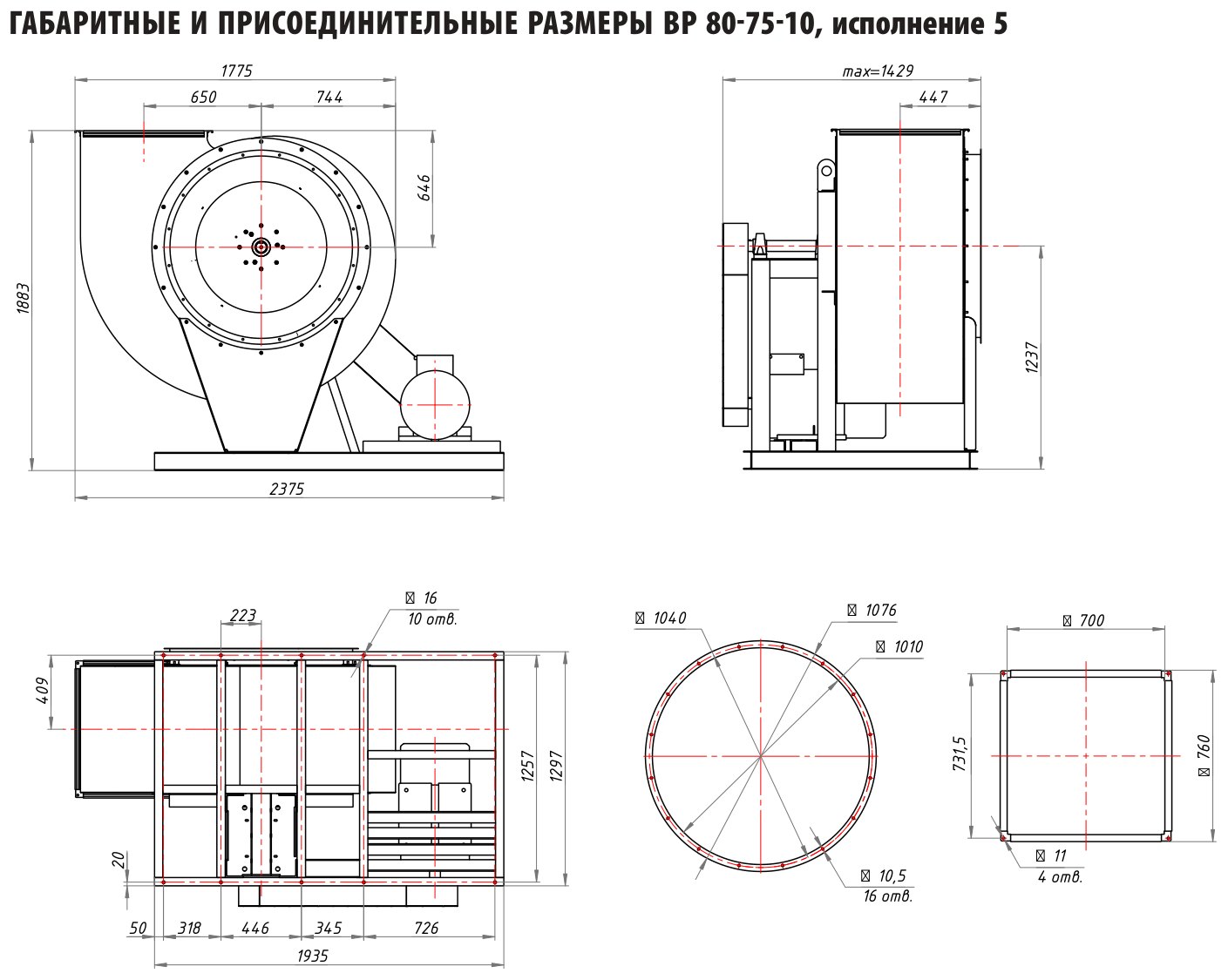

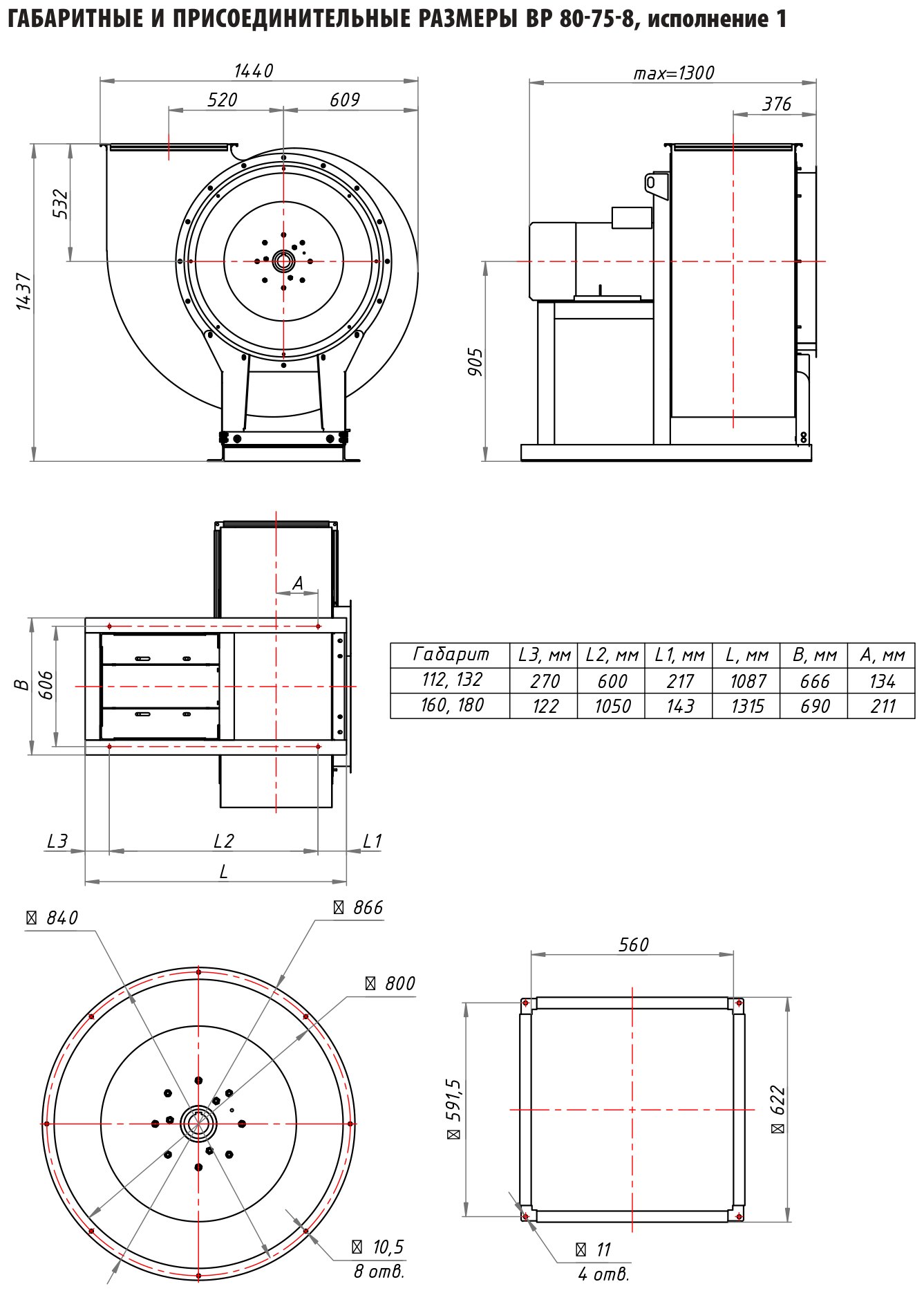

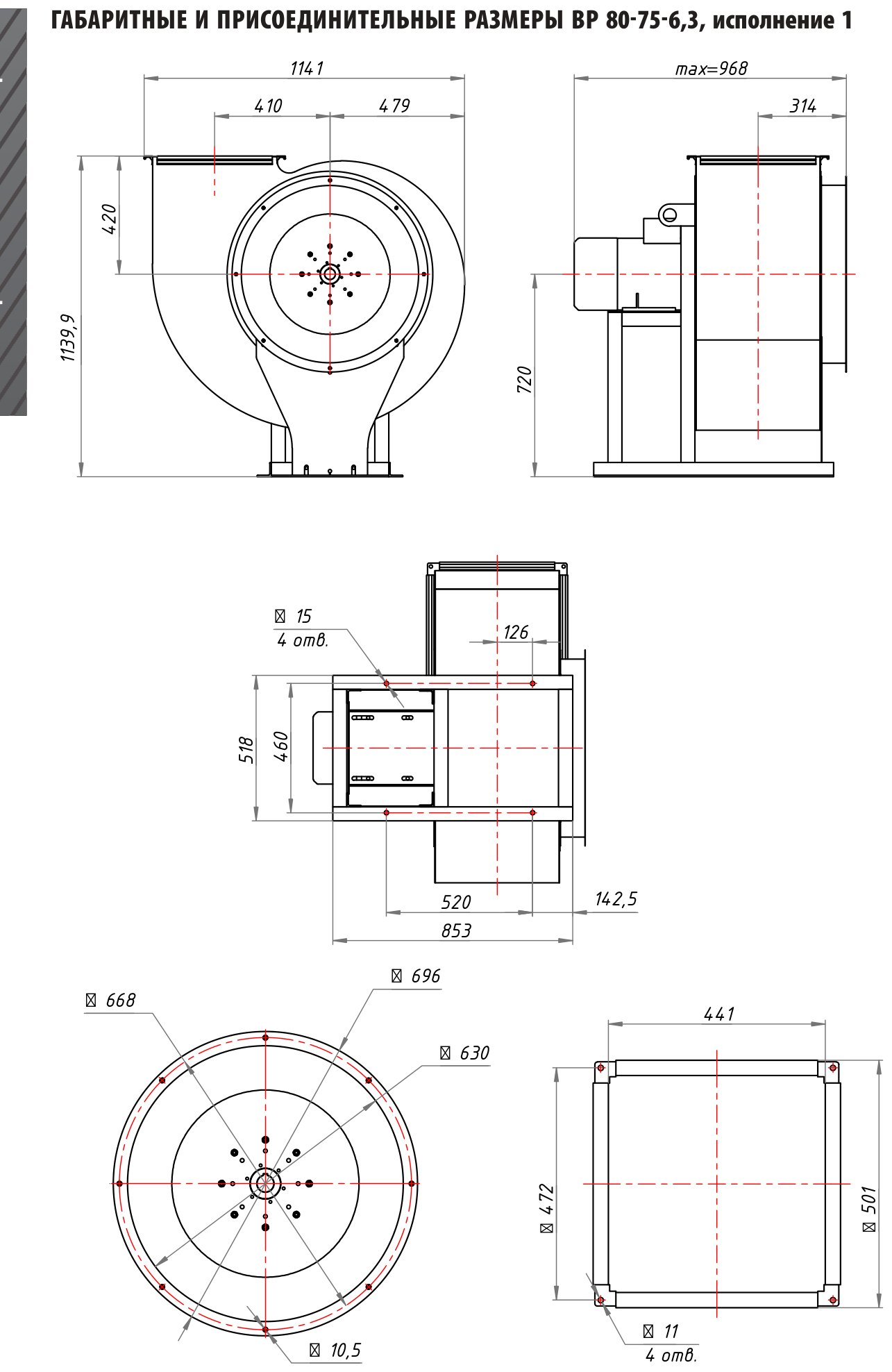

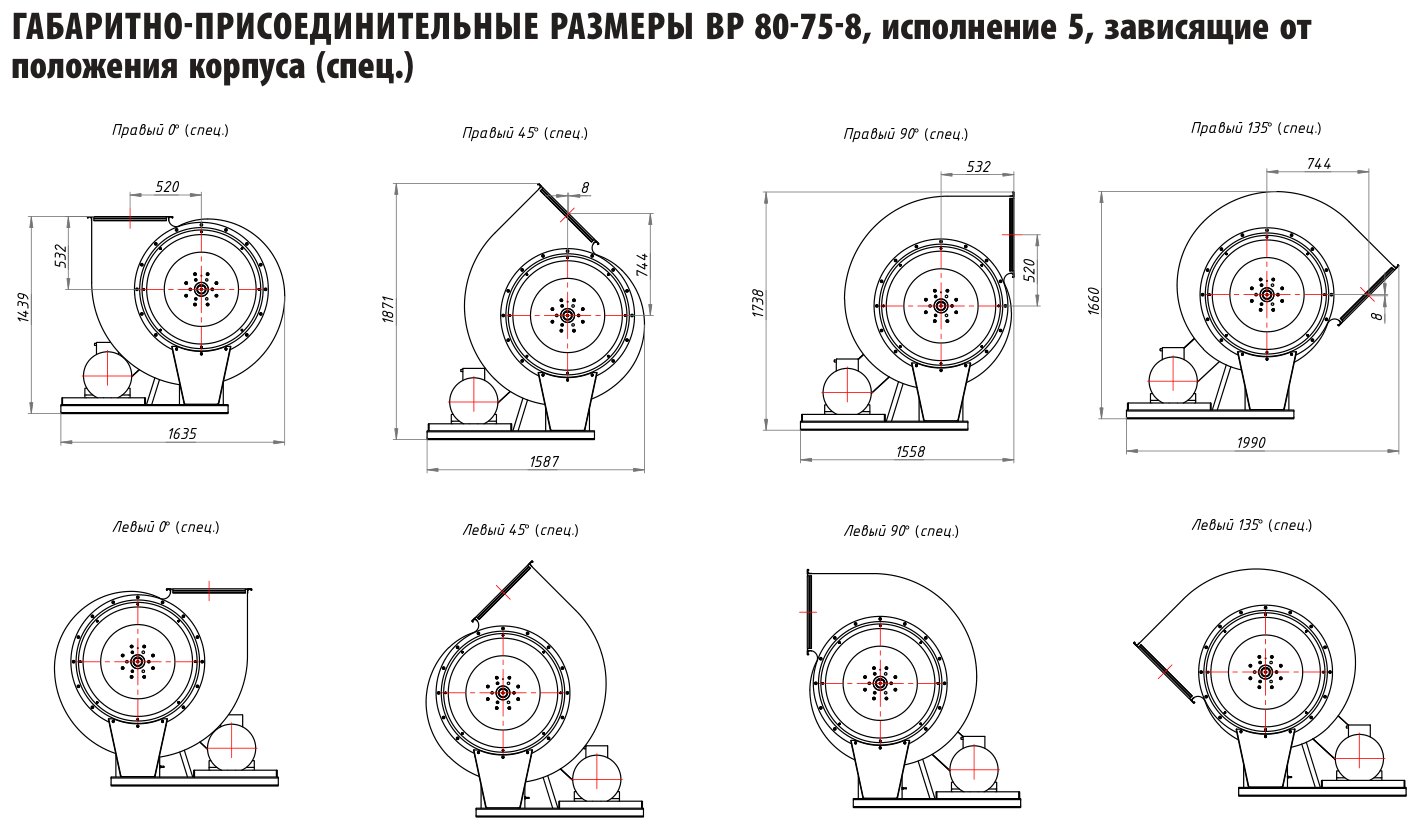

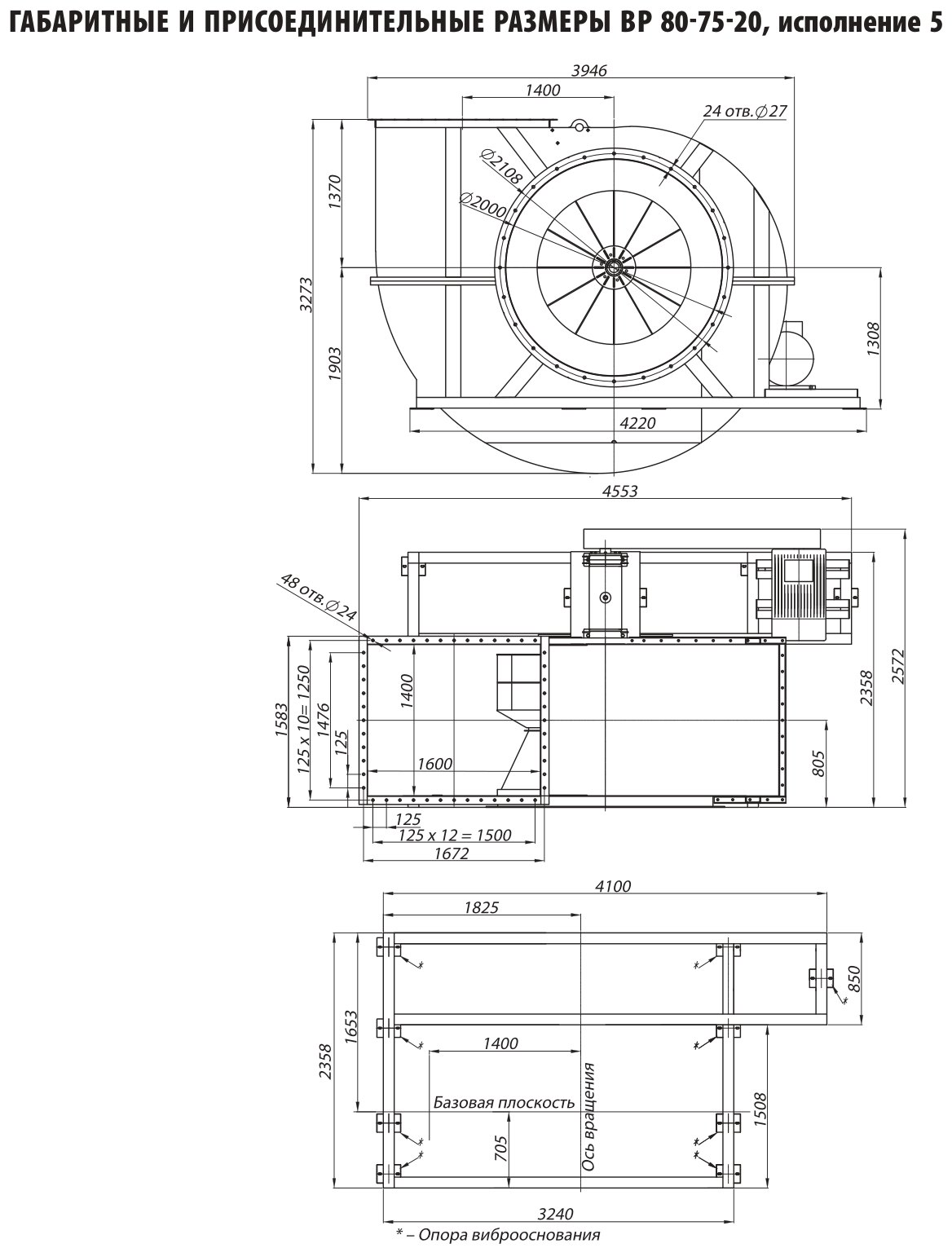

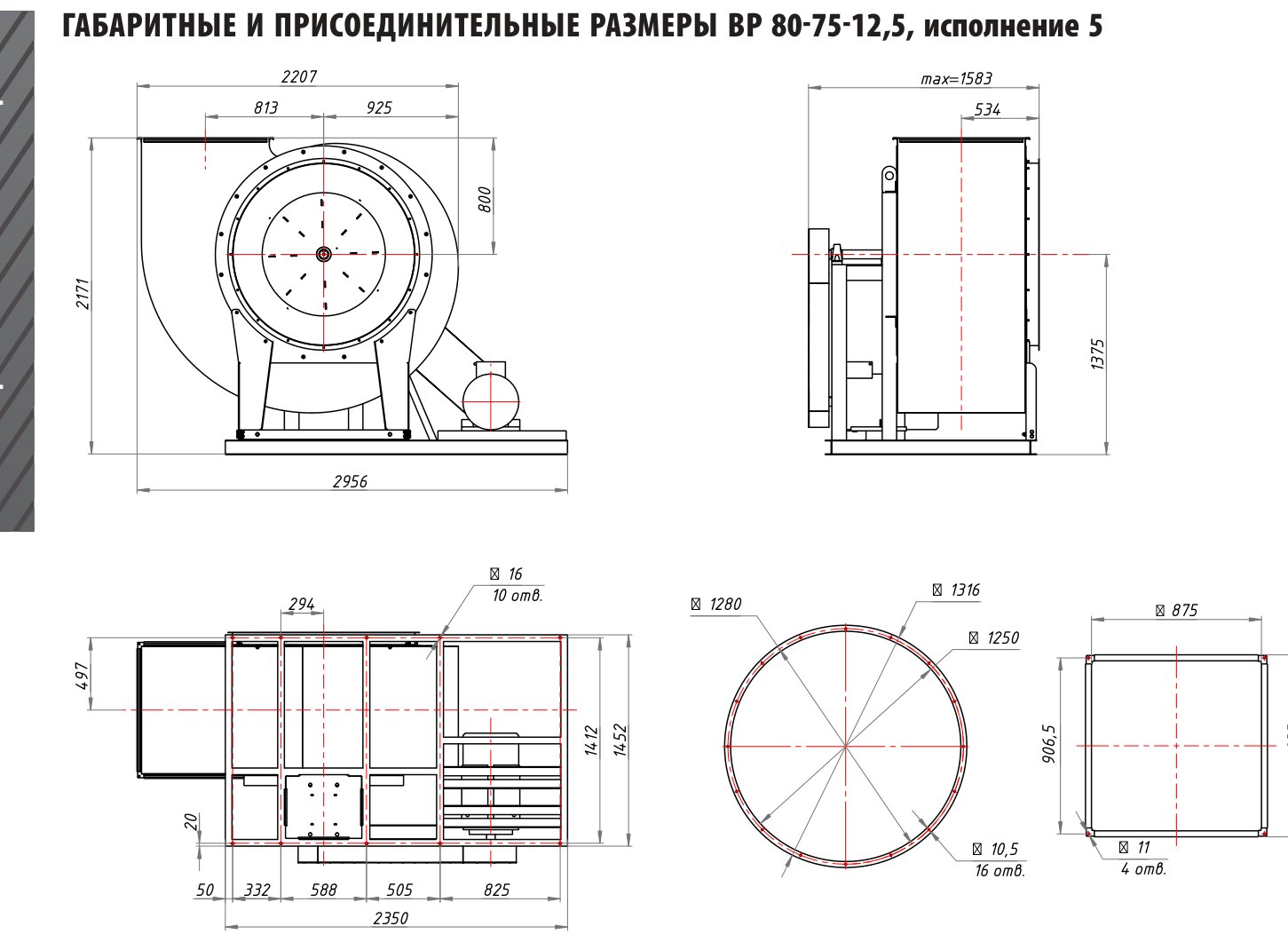

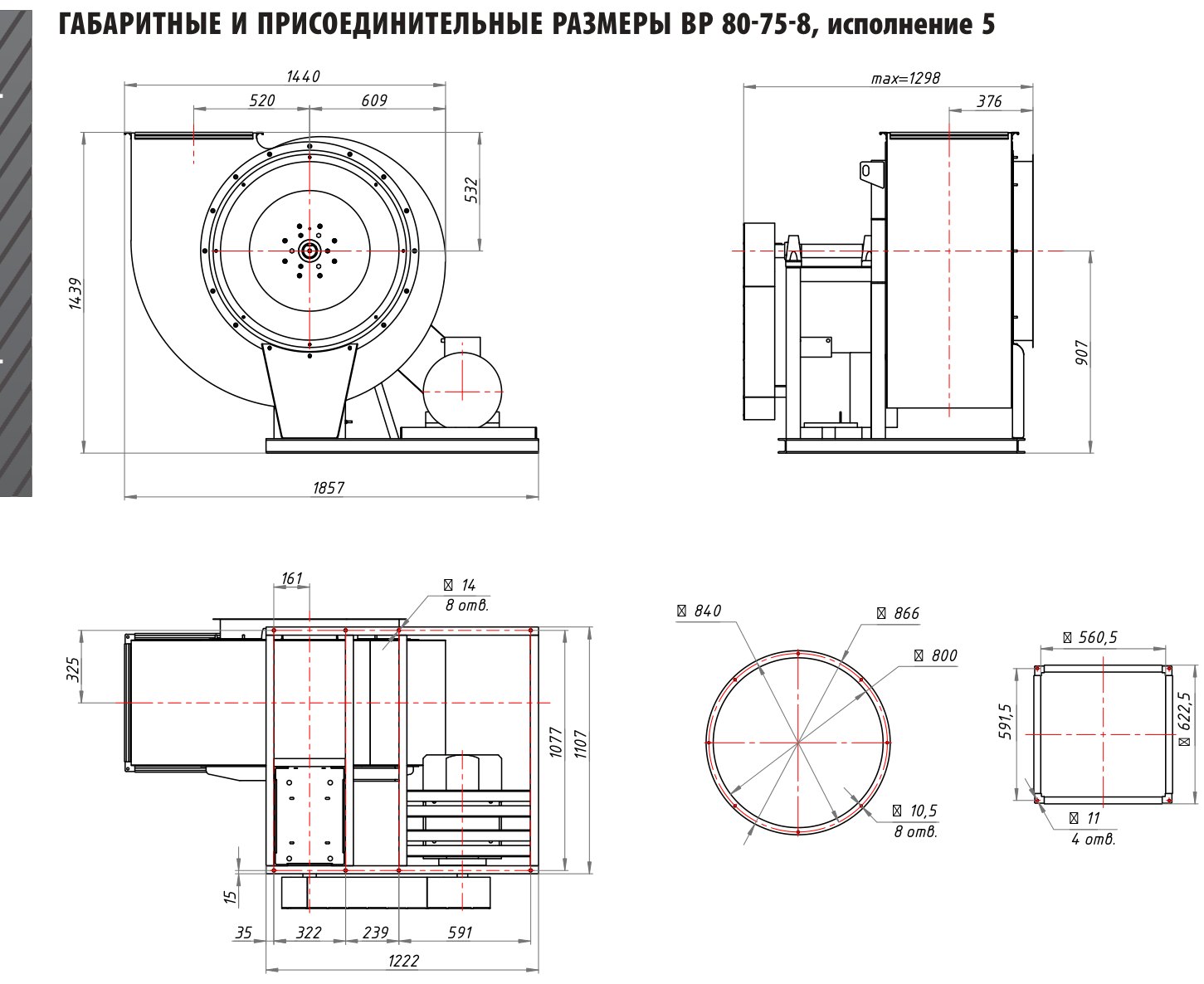

Вентилятор ВР 80-75 низкого давления, изготавливается по двум конструктивным схемам: прямое соединение рабочего колеса с приводом (схема 1); соединение рабочего колеса с приводом посредством ременной передачи (схема 5).
Основные выпускаемые типоразмеры
Условия эксплуатации вентилятора ВР 80-75
Характеризуются максимальной эффективностью при работе в климатических регионах У и Т при t° окружающей среды -40…+40°С по 2 и 3 кат. размещения. При условии защиты двигателя от воздействия внешних факторов окружающей среды допускается использовать вентиляторы в условиях У по 1 кат. размещения. Вентиляторы радиальные низкого давления ВР 80-75 могут эксплуатироваться в регионах с повышенной сейсмоактивностью.
Основные варианты изготовления
| индекс | назначение и материалы |
| — | Общепромышленное исполнение, материал — углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
