Описание
Радиальные вентиляторы высокого давления марки ВР 132-30 используются в приточных системах вентиляции стационарного исполнения для нагнетания воздуха внутрь торгово-офисных и бизнес-центров, промышленных помещений, общественных и административных зданий и пр. Также вентиляторы ВР 132-30 эксплуатируются в составе технологических промышленных установок различных типов и назначения.

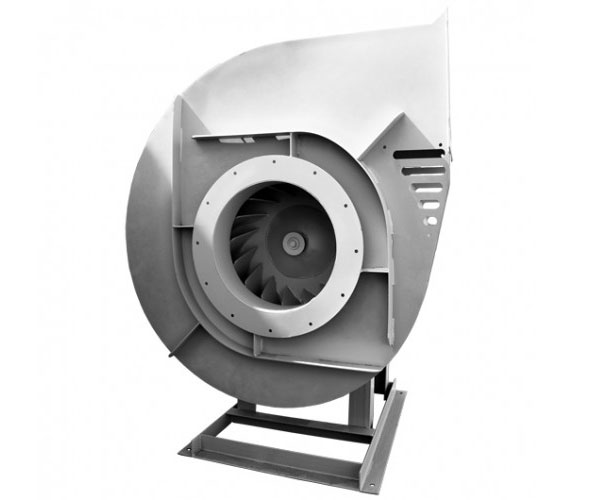

Основными составляющими конструкции радиального вентилятора являются
- опорная рама, сваренная из металлопроката;
- поворотный корпус по типу «улитка» с двумя патрубками;
- рабочее колесо с 16 лопатками, отогнутыми в сторону противоположную вращению;
- электрический привод.
Назначение
Радиальные вентиляторы высокого давления марки ВР 132-30 используются в приточных системах вентиляции стационарного исполнения для нагнетания воздуха внутрь торгово-офисных и бизнес-центров, промышленных помещений, общественных и административных зданий и пр. Также вентиляторы ВР 132-30 эксплуатируются в составе технологических промышленных установок различных типов и назначения.
Корпус вентилятора ВР 132-30 установлен на раме и имеет возможность дискретного углового смещения с определенным шагом, что позволяет установить напорный патрубок под определенным углом к горизонту. На фланцах патрубков предусмотрены отверстия для стыковки оборудования с воздуховодами вентиляционной сети. В опорной раме предусмотрены отверстия для крепления радиального вентилятора посредством анкеров к несущему основанию (перекрытиям здания). По требованию клиента комплектация может быть расширена гибкими вставками для патрубков и монтажными вибрационными изоляторами.
Вентиляторы высокого давления ВР 132-30 рассчитаны на работу с воздухом или газовоздушными смесями, в которых предельная концентрация взвешенной пыли составляет не более 100 мг/м3. Максимально допустимая температура перемещаемой рабочей среды составляет +80С.
Вентиляционное оборудование марки ВР 132-30 предназначено для работы в условиях климата У и Т по 2-ой и 3-ей категории размещения. Допустимый температурный диапазон эксплуатации – от -40 до +40 град. Цельсия.
При условии защиты электропривода от факторов окружающей среды вентилятор ВР 132-30 может быть размещен по категории У1.
Вентиляторы высокого давления ВР 132-30 выпускаются в общепромышленном (стандартном), взрыво- и коррозионностойком исполнении по двум конструкционным схемам:
- №1 – соединение рабочего колеса с двигателем напрямую;
- №5 – соединение рабочего колеса с двигателем посредством ременной передачи.
По направлению вращения колеса вентиляторы ВР 132-30 делятся на левые и правые.
Основные варианты изготовления
| индекс | назначение и материалы |
| — | Общепромышленное исполнение, материал — углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
