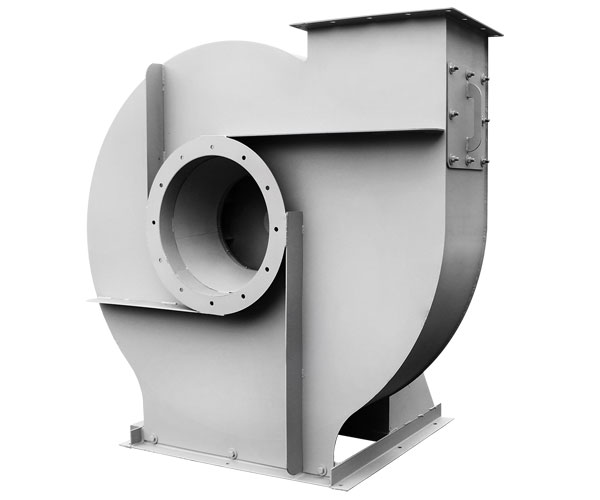

Вентилятор радиальный ВЦ 5-35

Описание

Вентиляторы радиальные ВЦ 5-35 могут использоваться как самостоятельная единица вентоборудования, так и в составе более сложных вентиляционных систем и технологических установок (например, для перемещения мелкодисперсных порошкообразных материалов) при условии соблюдения правил эксплуатации данного типа вентиляторов.

Общие сведения

• Среднего давления
• Одностороннего всасывания
• Корпус – спиральный неповоротный
• Лопатки рабочего колеса – загнутые назад
• Количество лопаток рабочего колеса – 9.

Основные выпускаемые типоразмеры

Радиальные вентиляторы ВЦ 5-35 выпускаются в общепромышленном исполнении (проточная часть – из углеродистой стали обыкновенного качества), коррозионностойком (из «нержавейки»), взрывозащищенном (сталь, латунь) и взрывозащищенном коррозионностойком (в комбинации металлов).

Конструктивные особенности

Радиальные вентиляторы ВЦ 5-35 относятся к стационарным видам вентиляционного оборудования. Установка вентилятора должна производиться на жесткий железобетонный фундамент или металлическое перекрытие. Для снижения шума и вибраций рекомендуется использовать виброизоляционные опоры: пружинные или резиновые.
К основным конструктивным элементам вентилятора ВЦ 5-35 радиального типа относятся:
– спиралевидный корпус-«улитка» из тонколистовой стали;
– опорная рама, посредством которой вентилятор ВЦ 5-35 крепится к основанию;
– рабочее колесо с 9-тью отогнутыми в обратную вращению сторону лопатками;
– электропривод на базе асинхронного двигателя.
К воздуховодам вентиляционной сети вентиляторы ВЦ 5-35 могут подключаться как напрямую, так и через гибкие вставки соответствующего типоразмера (на патрубках вентилятора предусмотрены фланцы). Для большей жесткости на корпусе имеются дополнительные ребра.
Для защиты оборудования от внешних факторов и повышения эстетических свойств используются износостойкие ЛКП.

Условия эксплуатации вентилятора ВЦ 5-35

Вентиляторы радиальные ВЦ 5-35 предназначены для эксплуатации в следующих климатических условиях:
– умеренный и тропический климат (ГОСТ 15150);
– температура воздуха от -60С до +40С;
– допустимые категории размещения – 3 и 2 (допускается размещение по первой категории при условии защиты приводной части от осадков и прямых солнечных лучей).
