Описание

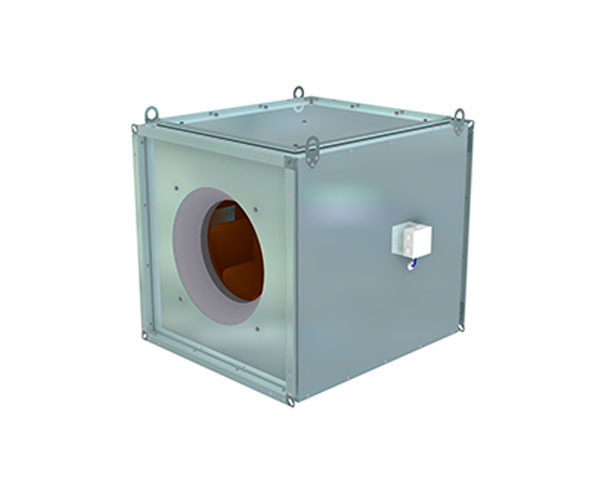

Вентиляторы серии КРАВ-КШ предназначены для применения в системах вентиляции, воздушного отпления и системах приточной противодымной вентиляции. Могут монтироваться непосредственно в воздуховоды в любом положении (горизонтально, вертикально, наклонно). Для установки в круглые воздуховоды следует использовать специальные переходные фланцы.
Исполнение по назначению Н, К1, ВЗ и ВЗ К1.
Вентилятор состоитиз:<>
- изолированного корпуса из оцинкованной стали;
- сварного рабочего колеса;
- асинхронного двигателя.

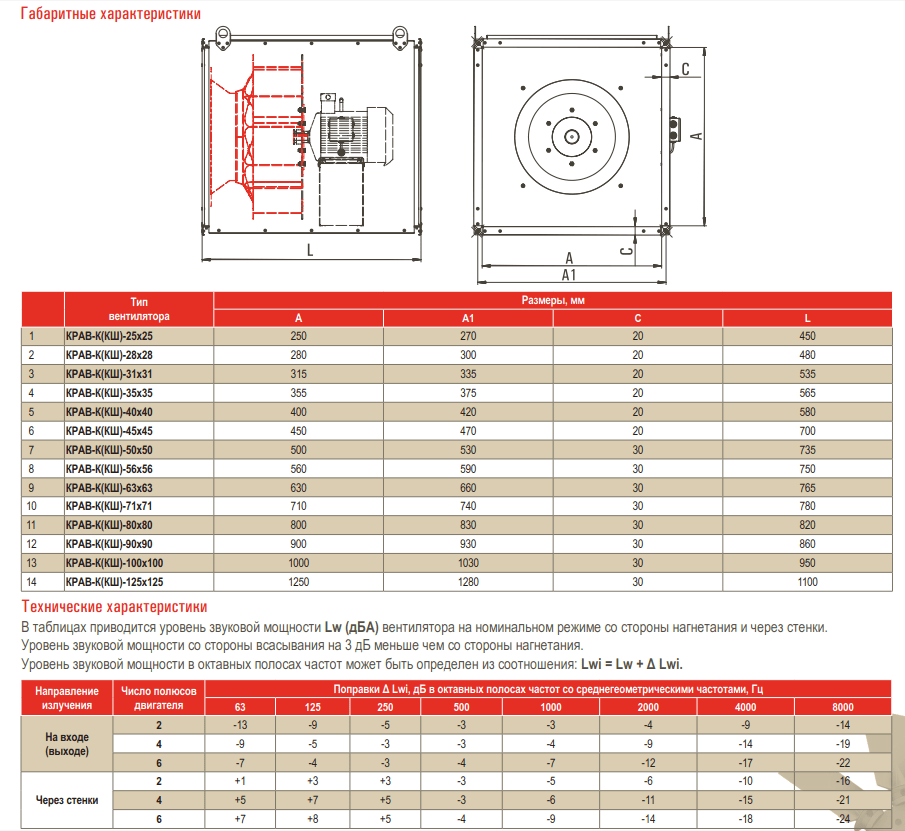

Габаритные и присоединительные размеры

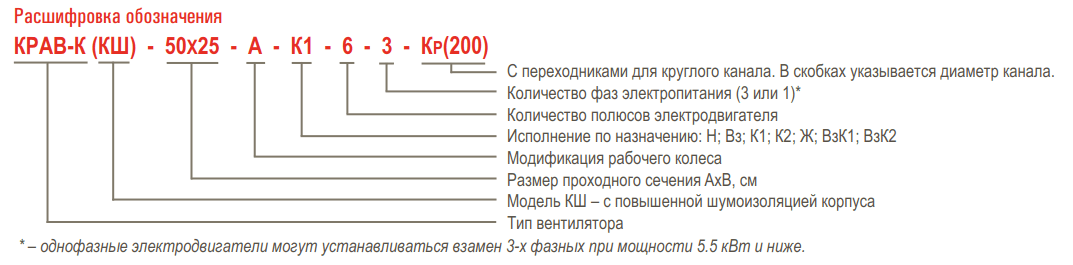

Обозначения:
| КРАВ | Ш | 63х63 | Б | 4 | 3 |
| 1 | 2 | 3 | 4 | 5 | 6 |
- Тип вентилятора
- Тип корпуса (квадратный шумоглушеный)
- Размер сечения канала в см
- Модификация производительности (А, Б, В, Г)
- Количество полюсов электродвигателя
- Количество фаз электрической сети (3 или 1)*
* – однофазные электродвигатели могут устанавливаться взамен 3-х фазных при мощности 5,5 кВт и ниже.
| Тип вентилятора | Размеры, мм | ||||
| A | A1 | C | L | ||
| 1 | КРАВ-КШ-25х25 | 250 | 270 | 20 | 450 |
| 2 | КРАВ-КШ-28х28 | 280 | 300 | 20 | 480 |
| 3 | КРАВ-КШ-31х31 | 315 | 335 | 20 | 535 |
| 4 | КРАВ-КШ-35х35 | 355 | 375 | 20 | 565 |
| 5 | КРАВ-КШ-40х40 | 400 | 420 | 20 | 580 |
| 6 | КРАВ-КШ-45х45 | 450 | 470 | 20 | 700 |
| 7 | КРАВ-КШ-50х50 | 500 | 530 | 30 | 735 |
| 8 | КРАВ-КШ-56х56 | 560 | 590 | 30 | 750 |
| 9 | КРАВ-КШ-63х63 | 630 | 660 | 30 | 765 |
| 10 | КРАВ-КШ-71х71 | 710 | 740 | 30 | 780 |
| 11 | КРАВ-КШ-80х80 | 800 | 830 | 30 | 820 |
| 12 | КРАВ-КШ-90х90 | 900 | 930 | 30 | 860 |
| 13 | КРАВ-КШ-100х100 | 1000 | 1030 | 30 | 950 |
| 14 | КРАВ-КШ-125х125 | 1250 | 1280 | 30 | 1100 |
